(наименование, почтовый или строительный адрес )
Застройщик или технический заказчик:
(наименование, ОГРН, ИНН, номер и дата выдачи свидетельства о допуске к видам работ по строительству, реконструкции,
саморегулируемой организации, его выдавшей, почтовые реквизиты, телефон/факс - для юридических лиц и ; фамилия, имя, отчество, паспортные данные, место проживания, телефон/факс - для физических лиц)
Лицо, осуществляющее строительство:
Лицо, осуществляющее подготовку :
(наименование, ОГРН, ИНН, номер и дата выдачи свидетельства о допуске к видам работ по подготовке проектной документации, которые
почтовые реквизиты, телефон/факс - для юридических лиц и индивидуальных предпринимателей; фамилия, имя, отчество, паспортные данные, место проживания, телефон/факс - для физических лиц)
Лицо, подлежащие освидетельствованию:
объектов капитального строительства, которые оказывают влияние на безопасность объектов капитального строительства, с указанием
саморегулируемой организации, его выдавшей, почтовые реквизиты, телефон/факс - для юридических лиц и индивидуальных предпринимателей; фамилия, имя, отчество, паспортные данные, место проживания, телефон/факс - для физических лиц)
освидетельствования ответственных конструкций
Представитель лица, осуществляющего строительство:
(должность, фамилия, инициалы, реквизиты документа о представительстве)
Представитель лица, осуществляющего подготовку проектной документации
(должность, фамилия, инициалы, реквизиты документа о представительстве)
(должность, фамилия, инициалы, реквизиты документа о представительстве)
произвели осмотр ответственных конструкций, выполненных
(перечень и краткая характеристика конструкций)
2. Конструкции выполнены по проектной документации
4. Освидетельствованы скрытые работы, которые оказывают влияние на безопасность конструкций
(указываются скрытые работы, даты и номера актов их освидетельствования)
5. Предъявлены документы, подтверждающие соответствие конструкций предъявляемым к ним требованиям, в том числе:
а) исполнительные геодезические схемы положения конструкций
б) результаты экспертиз, обследований, лабораторных и иных испытаний выполненных работ, проведенных в процессе строительного контроля
(наименование документа, дата, номер, другие реквизиты)
6. Проведены необходимые испытания и опробования
(указываются наименование, статьи (пункты) технического регламента, иных актов, разделы проектной и/или рабочей документации)
9. На основании изложенного:
а) разрешается использование конструкций по назначению
нагрузки;
или разрешается полное нагружение при выполнении следующих условий:
(наименование работ и конструкций)
Приложения:
Представитель застройщика или технического заказчика по вопросам строительного контроля
Представитель лица, осуществляющего строительство, по вопросам строительного контроля
(должность, фамилия, инициалы, подпись)
Представитель лица, выполнившего конструкции, подлежащие освидетельствованию
(должность, фамилия, инициалы, подпись)
При промежуточной приемке ответственных конструкций подтверждается их пригодность к выполнению эксплуатационных функций.
В проекте проектной организацией должен быть разработан перечень ответственных конструкций, подлежащих приемке.
Промежуточную приемку организует исполнитель, подготовив исполнительные геодезические схемы, предъявляемых к приемке конструкций, необходимые документы об испытаниях, и не позднее, чем за трое суток должен известить технический надзор заказчика и руководителя авторского надзора о сроках проведения промежуточной приемки ответственных конструкций.
По результатам приемки конструкций и предусмотренными при этом нормативными документами измерений и испытаний представителями строительной организации, технического надзора заказчика и авторского надзора проектной организации составляется и подписывается акт промежуточной приемки ответственных конструкций в соответствии с приложением 8 СНиП 12-01-2004.
Испытание конструкций зданий и сооружений
Перечень ответственных конструкций зданий и сооружений, подлежащих испытанию, должен быть приведен в проекте. К таким конструкциям относятся, например, балконные плиты, крюки под люстры и светильники и др.Метод, схему и программу проведения испытания надлежит приводить в проекте, а порядок проведения - в проекте производства работ или разделе этого проекта. ППР на испытания следует согласовывать с заказчиком и генподрядчиком.
Испытания конструкций должна проводить комиссия в составе представителей заказчика (председатель), генподрядной и субподрядной монтажной организации, а в случаях, предусмотренных проектом, - представителя проектной организации. Приказ о назначении комиссии издает заказчик.
Перед испытанием комиссии предъявляется следующая документация:
- исполнительные чертежи;
- заводские технические паспорта на конструкции;
- документы о качестве (сертификаты, паспорта) на материалы;
- акты освидетельствования скрытых работ;
- акты промежуточной приемки ответственных конструкций;
- исполнительные геодезические схемы положения конструкций;
- журналы работ;
- документы о контроле качества сварных соединений;
- другие документы, указанные в проекте или ППР.
После изучения документации комиссия производит осмотр конструкций и их испытания. По результатам испытаний должен быть составлен акт.
Все сложные строительные конструкции требуют тщательного исполнения и контроля. Для того, чтобы удостоверить тот факт, что работы в отношении ответственных строительных конструкций были проведены должным образом и в высоком качестве, заказчики объекта, строители и представители надзорных структур проводят специальную проверку и составляют соответствующий акт.
ФАЙЛЫ

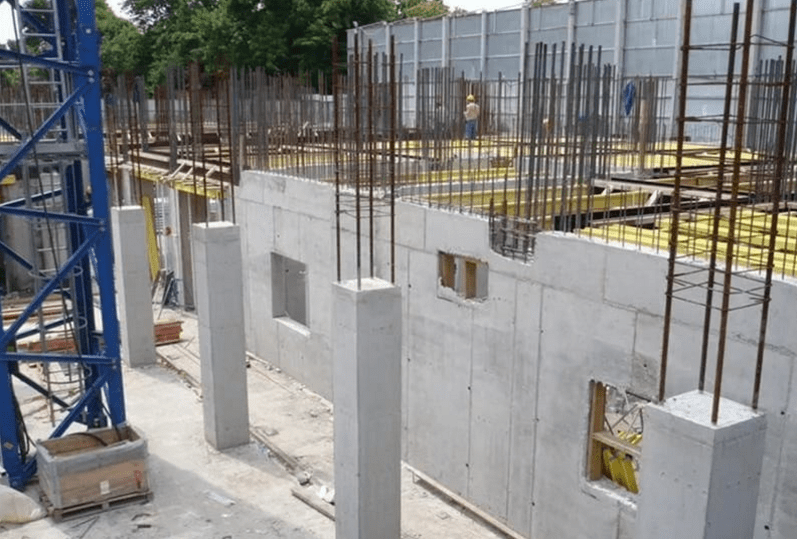

Что скрывается под термином «ответственные конструкции»
Ответственными конструкциями можно назвать только часть зданий и сооружений, но весьма значительную. Ими считаются
- опоры,
- сваи,
- каркасы,
- пролеты сводов различных построек,
- железобетонные и металлические конструкции (сборные и несущие),
- подпорные стены и т.п.,
иными словами, все элементы строящегося объекта, способные повлиять на его устойчивость и основание.
В каждом конкретном случае, перечень ответственных конструкций, нуждающихся в освидетельствовании, дается в проектной документацией к объекту.
Особенности составления акта
На сегодняшний день многие унифицированные формы документов отменены. То же самое касается и акта освидетельствования ответственных конструкций: сейчас документ можно составлять в произвольном виде или, если организация имеет собственный разработанный и утвержденный образец документа – формировать по его шаблону.
Однако представители многих компаний предпочитают по-прежнему использовать ранее общеприменимый бланк документа. Это вполне объяснимо: его структура удобна и понятна, он включает в себя все необходимые сведения, не нужно ломать голову над его формой и содержанием.
Акт составляется обычно минимум в трех экземплярах , но при необходимости можно сделать и больше копий. Все документы должны быть подписаны представителями всех сторон, а также, если организации используют для визирования документов печати – проштампованы.
Пример акта
Акт условно разделяется на несколько частей.
Первая часть – «шапка» заполняется на основе сведений, почерпнутых из разрешения на строительные работы или проектных бумаг. Она включает в себя:
- Данные об объекте строительства: его название и адрес;
- Информацию об организациях, ИП и физических лицах, задействованных в освидетельствовании ответственных конструкций. Обычно это:
- собственник земли или инвестор (в форме данные о нем вносятся в графу «Застройщик или технический заказчик»);
- непосредственный исполнитель работ (подрядчик);
- представитель проектной организации;
- субподрядчик;
- если в работах принимала участие еще какая-то сторона, сведения о ней также следует внести в бланк.
О вышеперечисленных лицах нужно указать:
- наименование предприятия,
- ОГРН,
- номер и дату выдачи документа, подтверждающего право на проведение определенных видов строительных работ (с включением сведений об учреждении, его выдавшем),
- контактные данные.
Вторая часть документа включает в себя:
- номер и дату акта;
- должности, фамилии-имена-отчества представителей организаций, принимающих участие в процедуре освидетельствования;
- номер и дату приказа, на основании которого действует то или иное лицо.
Затем идет третий, основной, наиболее важный и существенный блок. Он содержит девять разделов.
В первый пишется:
- название ответственных конструкций;
- дается их описание (коротко) и месторасположение;
- данные о строительных осях, этажах, и прочих координатах внутри сооружения или здания, в котором располагаются конструкции.
Во второй раздел вносится:
- код проекта и ссылки на его конкретные листы, в соответствии с которыми производились работы;
- наименование предприятия-проектировщика, которое является автором этой части проектных бумаг.
В третий пункт включается:
- подробное описание абсолютно всех предметов оборудования и материалов, использованных для строительства и сборки ответственных конструкций;
- рядом с названием нужно обязательно сослаться на документ, который удостоверяет их соответствие установленным нормам качества и различным требованиям законодательства (это могут быть сертификаты на пожарную и экологическую безопасность, технический паспорт, санитарно-эпидемиологическая справка и т.п.).
Четвертый раздел фиксирует сведения о всех актах освидетельствования скрытых работ, сформированных в период строительства (сюда нужно внести их название, а также дату и номер каждого акта).
Пятый раздел делится на два подраздела:
- В подраздел «А» надо вписать информацию о схемах по геодезии, выполненных во время установки ответственных конструкций.
- В подраздел «Б» вносятся сведения о лабораторных работах: проделанных в рамках строительного контроля: экспертизах, проверках, исследованиях, оформленных в виде протоколов, актов и т.п.
Шестой раздел дает представление о названии, номере и дате документа, удостоверяющего факт того, что все необходимые испытания и пробирования были проведены.
В седьмой раздел вписываются фактические даты проведения работ по строительству рассматриваемых конструкций. Они должны быть идентичны тем, что указаны в общем журнале работ, в протоколах, актах и прочих сопроводительных документах к объекту.
В восьмом разделе указывается:
- подробная информация о рабочей документации, на основании которой осуществлялись работы (код проекта и нумерация листов);
- название основополагающего нормативного документа.
Девятый пункт фиксирует решение о применения конструкций по назначению, который выносит комиссия – допускается их использование или не допускается. В некоторых случаях следует указать условия, которые требуется соблюдать для эксплуатации конструкции без ограничений, а также все последующие работы, разрешаемые к выполнению.
В «Приложения» вписывается весь список документов, которые прикрепляются к акту (протоколы, акты, схемы, экспертизы, заключения и т.д.).
В завершение акт подписывается всеми участниками освидетельствования (данные о них должны совпадать с теми, что указаны вначале документа).
Приветствую друзья! В прошлых статьях я рассказывал вам про оформление и . Сегодня продолжим тему актов и познакомимся с актом освидетельствования ответственных конструкций.
Где указано требование оформлять этот акт

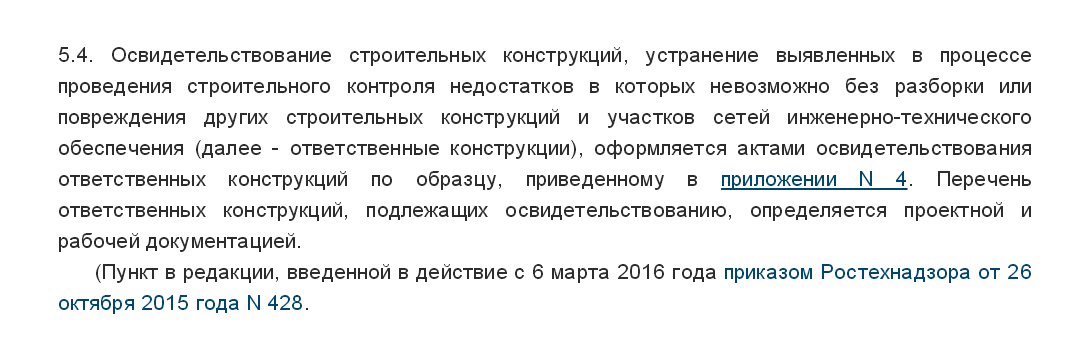

Обратимся все к тому же руководящему документу РД 11-02-2006. В п. 5.4 данного документа сказано:
То есть освидетельствование надо оформлять в виде акта приведенного в приложении 4 РД 11-02-2006 тех ответственных конструкций неправильный монтаж которых невозможно устранить без разбора последующих смонтированных конструкций.
Например, мы не можем переделать фундамент без демонтажа конструкций, которые опираются на этот фундамент. Или заменить колонны не разобрав фермы, либо балки, которые на них опираются. Думаю, суть вы поняли.
В свое время, когда я оформлял эти акты будучи мастером, я понятия не имел для каких конструкций их надо оформлять. Хотя в РД и сказано, что перечень ответственных конструкций, подлежащих освидетельствованию должно указываться в проекте за частую данного перечня нет.
Ниже представлю вам этот перечень. И попрошу вас по возможности писать в комментариях на какие конструкции вы еще дополнительно оформляете акты, кроме указанных в приведенном перечне.
- устройство фундамента здания
- монтаж колонн
- монтаж ригелей
- монтаж перемычек
- монтаж стеновых панелей
- монтаж плит перекрытий и покрытий
- монтаж лестничных площадок и маршей
- монтаж вентблоков
- монтаж балконных плит
- монтаж металлоконструкций
Еще перечень вы можете найти в проекте производства работ ППР. Также не лишним будет обратиться к сводам правил. Например в СП 70.13330.2012 есть такие требования:
Как же оформить этот ответственный документ?
На самом деле все просто. Данный акт оформляется по аналогии акта скрытых работ. Ниже я представил вам заполненный образец 2016 года:

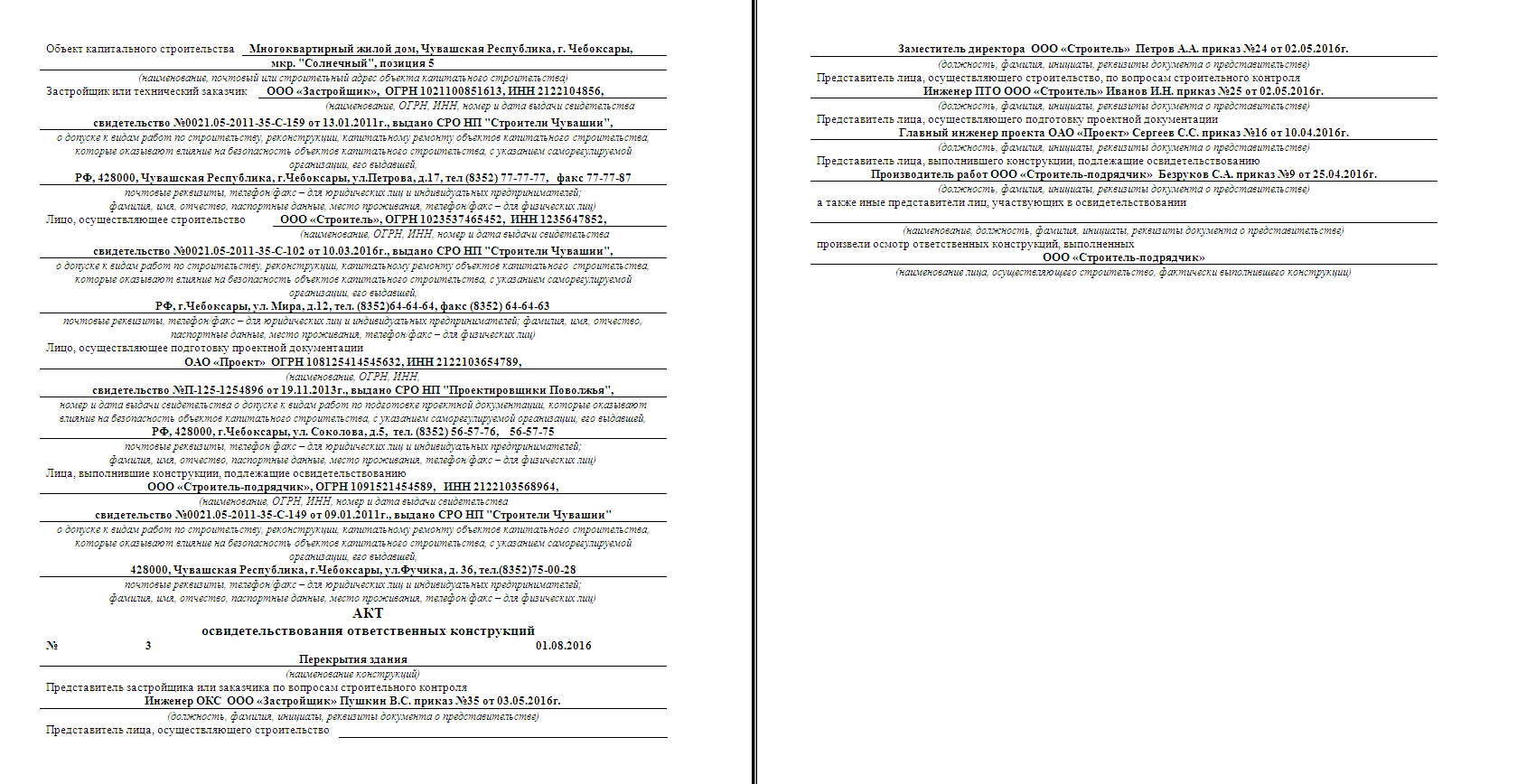

Первый и второй лист

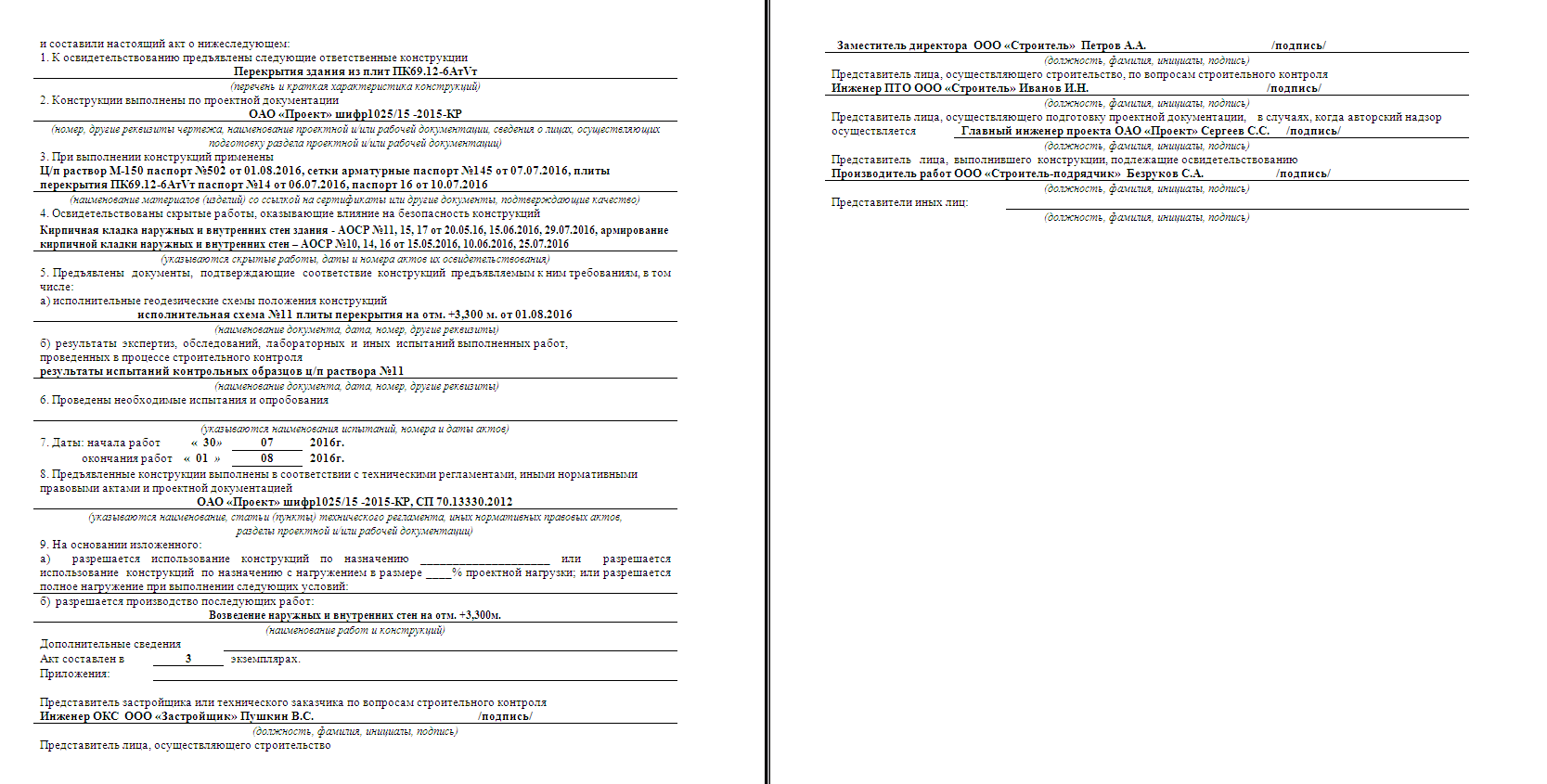

Третий и четвертый лист
Также в конце статьи вы можете скачать бланк акта и заполненный вариант для пользования.
Скачать бесплатно:
P.s. Друзья, хочу Вам порекомендовать программу «Исполнительная документация» от Компании «АЛТИУС СОФТ» . Если хотите автоматизировать и ускорить процесс ведения исполнительной документации, то Вам не обойтись без данной программы. Спасибо!
P.p.s. Друзья, хочу Вам также порекомендовать "Генератор исполнительной документации - Генератор-ИД" от сайта ispolnitelnaya.com . Программа настолько простая и действенная, что сэкономит кучу времени. Всем советую ознакомиться!!!
ФОРМА АКТА ПРИЕМКИ ОТВЕТСТВЕННЫХ КОНСТРУКЦИЙ
промежуточной приемки ответственных конструкций (сис1ем)
(наименование конструкций (систем)
выполненных на строительстве___________________________________
(наименование и место расположения объекта)
«_____»_____________200
Мы, нижеподписавшиеся:
Ответственный представитель исполнителя работ (подрядчика)
___________________________________________________________________________
(фамилия, инициалы, организация, должность)
Ответственный представитель технического надзора
___________________________________________________________________________
(
___________________________________________________________________________
(фамилия, инициалы, организация, должность)
а также лица, дополнительно участвующие в приемке:
___________________________________________________________________________
(фамилия, инициалы, организация, должность)
___________________________________________________________________________
(фамилия, инициалы, организация, должность)
произвели осмотр конструкций (систем), выполненных_____________________________
___________________________________________________________________________
(наименование исполнителя работ (подрядчика)
и составили настоящий акт о нижеследующем:
1. К приемке предъявлены следующие конструкции (системы)
___________________________________________________________________________
(перечень и краткая характеристика конструкций)
2. Работы выполнены по проектно-сметной документации
___________________________________________________________________________
(наименование проектной организации, № чертежей и дата их составления или идентификационные параметры эскиза или записи в журнале авторского надзора)
3. При выполнении работ применены_______________________________________________________
(наименование материалов)
______
4. Освидетельствованы скрытые работы, входящие в состав конструкций (систем)
___________________________________________________________________________
(указываются виды скрытых работ и ЛФ актов их освидетельствования)
5. Предъявлены документы, подтверждающие соответствие работ, конструкций и систем, в том числе:
а) исполнительные геодезические схемы положения конструкций
___________________________________________________________________________
(даты, номера, фамилия исполнителя)
б) заключения строительной лаборатории о фактической прочности бетона
___________________________________________________________________________
(даты, номера, фамилия исполнителя или дата записи в.журнале работ)
в) документы о контроле качества сварных соединений
г) лабораторные журналы, журналы работ и другая необходимая производственная
___________________________________________________________________________
документация, подтверждающие качество выполненных работ____________________ .
6. Проведены необходимые испытания и опробования
___________________________________________________________________________
(указываются наименования испытаний,
___________________________________________________________________________
№ и даты документов)
___________________________________________________________________________
7. При выполнении работ установлены отклонения от проектно-сметной документации
__________________________________________________________________________________
(при наличии отклонений указывается, кем согласованы, № чертежей и дата согласования)
8. Даты: начала работ______________________________
окончания работ__________________________________
9. Предъявленные конструкции (системы) выполнены в соответствии с проектно-сметной документацией, строительными нормами и правилами, стандартами и считаются принятыми.
10. На основании изложенного:
а) разрешается использование конструкций по назначению ___ ; или разрешается
использование конструкций по назначению с нагружением в размере % проектной
нагрузки; или разрешается полное нагружение при выполнении следующих условий:
___________________________________________________________________________
б) разрешается производство последующих работ:
__________________________________________________________________________________________
(наименование работ и конструкций)
Ответственный представитель
исполнителя работ (подрядчика) _________________________________________
(подпись)
Ответственный представитель
технического надзора___________________________________________________
(подпись)
Дополнительные участники:
(подпись)
Фамилия, инициалы_____________________________________________________
(подпись)
Фамилия, инициалы_____________________________________________________
(подпись)
Дополнительная информация:
_____________________________________________________________________________________
К настоящему акту прилагается
_____________________________________________________________________________________
_____________________________________________________________________________________
