Маркировка проводов однофазной сети. Маркировка проводов (N, PE, L). Цветовая маркировка - цвет проводов и шин при переменном трехфазном токе - высоковольные сети

В современной жизни маркировка проводов по цвету это не рекламный ход завода-изготовителя, чтобы выделиться среди других. Это необходимость и требование, без которого невозможен быстрый и качественный монтаж эл.проводки. Чем помогает данная расцветка?

• быстрая идентификация назначения провода (фаза, ноль или земля)
• уменьшение количества ошибочных подключений в процессе монтажа
• отсутствие необходимости в прозвонке провода для фазировки

Производители выбирают цвета проводника не по своему желанию, а согласно правил. Причем на проводник может наноситься не только цвет, но и цифро-буквенное обозначение.

Расцветка наносится на всей протяженности изоляции жилы. Но на некоторых участках можно также использовать разноцветные кембрики под термоусадку. В основном они широко применяются на концевых разделках кабеля.

Расцветка в сети 220В и 380В однофазного и трехфазного напряжения

В трехфазной сети провода и шины ранее раскрашивались следующим образом:

Желтого цвета

Зеленого цвета

Красного цвета

Для того чтобы легче запомнить порядок цветов, электрики использовали аббревиатуру – Ж-З-К.

С 01.01.2011г ввели новые стандарты согласно ГОСТ Р 50462-2009 ():

Коричневый

Теперь пора переходить на сокращения – К-Ч-С! Субъективно говоря, данная маркировка в наглядности проигрывает предыдущей цветной раскраске Ж-З-К.

А представьте, что в щитовой или в помещении плохое освещение, пыль на проводах? Как вы думаете, что ваш глаз лучше различит, желтый от зеленого цвета или коричневый от черного? Правилами в этом случае оговаривается необходимость буквенного обозначения и маркировки жил, помимо цветовой.

Буквенное обозначение проводов

Каким должно быть буквенное обозначение проводов по ГОСТ представлено в следующих таблицах:

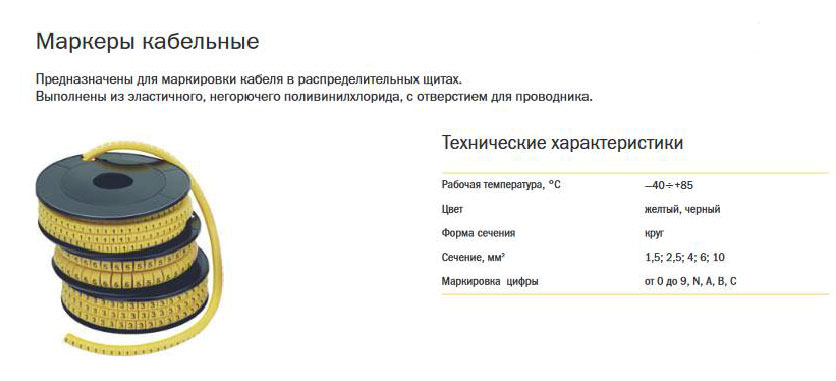

Наносить эти буквы лучше всего при помощи специальных колечек бирок.

Они представляют из себя ПВХ трубку, предварительно надрезанную, с нанесенными на ней буквами и цифрами.

Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления.

Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2. Когда вы проводите проводку для себя, невольно можете и упустить данный момент. А вот если электрика делается на промышленный объект, то здесь с вас потребуют четкого соблюдения международного стандарта и правильной фазировки.

Белый цвет является самым дешевым вариантом при изготовлении изоляции жил, так как не требует применения красителей. Поэтому его чаще всего используют производители дешевых марок кабелей. На счет этого цвета нет каких-либо специальных указаний по маркировке.

Расцветка в сети постоянного напряжения

В сетях постоянного напряжения задействовано 3 шины. Здесь отсутствует привычные нам ноль и фаза. Есть положительный проводник или шина (со знаком плюс) и отрицательный проводник (со знаком минус). Плюсовая шина, по старым правилам должна быть красного цвета, минусовая – синего. Нулевая рабочая шина – голубого.

По новым стандартам с 01.01.2011г:

Плюсовая

Коричневого цвета

Минусовая

Серого цвета

Средний проводник

Синего цвета

Ошибки и варианты расцветки фазных, нулевых и заземляющих проводов

Вопрос маркировки проводов по цвету остро встает, когда проводку монтирует один электрик, а затем обслуживает другой. При соблюдении всех правил расцветки на поиске неисправности значительно экономятся и время и деньги.

К сожалению, в старой советской проводке большинство проводников одноцветные и здесь уже никак не обойтись без пробника или мультиметра.

Если цветовая маркировка есть и соблюдена, то нулевые и защитные провода должны быть:

Нулевой провод N – должен быть синего цвета.
Нулевой защитный PE – желто-зеленого.
Проводник совмещающий нулевой защитный и рабочий ноль PEN – желто-зеленый на всей протяженности провода, но на конце в месте соединения - синего цвета.

При расцветке фазных проводов производителю дается выбор из множества вариантов расцветки. Вот основные из них:

Нестандартные варианты расцветки проводов

Иногда из-за неправильной маркировки цветов производителями, приходится пренебрегать ГОСТом. Например у вас 3 жилы в кабеле разных цветов:

• синий
• коричневый
• черный

В этом случае фазу делаете по правилам, а именно – коричневым цветом. Нулевой провод будет синим. А вот черная жила станет заземлением. В таком варианте цвета будут хотя бы напоминать советский стандарт.

Еще один из ”неудобных” вариантов комбинирования цветов жил кабеля:

• черный
• синий
• красный

Чтобы по минимуму нарушить ГОСТ и быть близко к его требованиям, фазу делайте черным цветом. Синий – нулевым, а вот красный будет защитным проводником PE.

Только обязательно промаркируйте его на конце желтой и зеленой изолентой.

А что делать, если в кабеле нет вообще ни одного цвета напоминающего фазный провод? То есть отсутствуют цвета черный, коричневый и серый. Тогда выбирайте за фазу тот провод, который максимально близко соответствует к установленному правилами коричневому цвету. Например, красный.

Еще на концах разделки проводов, согласно фазировки, можно одеть разноцветные изолирующие термотрубки или разноцветную изоленту.
Чтобы не прибегать к таким методам, заранее на стадии покупки и выбора кабеля обратите внимание на его цветовую расцветку.

Что делать, если кабель уже проложен без соблюдения цветовой маркировки?

Чаще всего можно столкнуться с ситуацией, когда проводка уже проложена, а электрик который этим занимался, как правило не озаботился ознакомиться с правилами цветовой маркировки и ГОСТ. Что делать в этом случае?

Здесь ничего не остается как брать в руки приборы – пробник, индикатор, прозвонку и тратя время, выискивать нужные проводники.
После каждого определения того или иного проводника, используйте цветные кембрики для их обозначения согласно ГОСТ и переходите к следующему. Данное обозначение достаточно сделать только в конце и начале кабеля, а не по всей его протяженности.

Фазные проводники от нулевых отличить легко. А как различить нулевой рабочий от защитного, можно ознакомиться в статье " ".

Советы, связанные с расцветкой проводов, которых следует придерживаться при монтаже:

• старайтесь не использовать кабели разных производителей. Как правило, и расцветки у них не одинаковые, что в дальнейшем может привести к ошибкам при монтаже.
• если вы все же вынуждены работать с кабелями разных производителей и расцветок, в самом начале прозванивайте все жилы и заранее маркируйте их разноцветной изолентой, чтобы не перепутать в дальнейшем. Не надейтесь на свою память
• когда приходится наращивать короткий кабель, то используйте провода тех же цветов, что и на основном участке.
• старайтесь не использовать кабели, в которых нет жил с желто-зеленым цветом (защитный ноль)
• если в кабеле отсутствует жила желто-зеленого цвета, то в качестве земли используйте ближайший родственный цвет.

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

• Рабочий нуль (N) – синего цвета, иногда красный.
• Нулевой защитный проводник (PE) – желто-зеленого цвета.
• Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Расцветка электропроводки ускоряет электромонтаж

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

Расцветка в домашней электропроводке не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали — синего цвета и защитного проводника (заземление) — желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность , нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Сегодня трудно представить себе электропроводку без применения цветной изоляции. И это не маркетинговые «фишки» производителей, стремящихся преподнести свой товар в красках, и немодные новшества, к которым стремятся потребители. На самом деле - это простая и практическая необходимость, которая определена строгими госстандартами на соответствие правильной маркировки. Для чего это нужно.

Услуги электрика и электромонтажные работы в Запорожье на сайте: https://elektrik.zp.ua/stati-na-temu-elektriki/148-montazh-sistem-zazemleniya

Цвета проводов в электрических соединениях

Маркировка по цветам

Всё многообразие расцветок и определённые цвета, выбранные из этой палитры - сведены к одному (единому) стандарту (ПУЭ). Таким образом, жилы проводов идентифицируются по цвету или буквенным и цифровым обозначениям. Принятие единого стандарта по цветовой идентификации электропроводов сильно облегчило работу, связанную с их коммутацией. Каждая жила имеет определённое назначение и обозначается соответственным тоном (синим, жёлтым, зелёным, серым и т. д.).

Маркировка проводов по цветам делается по всей их длине. Дополнительно осуществляют идентификацию в точках соединений и на концах жил. Для этого используют цветную изоленту или термоусадочные трубки (кембрики) соответственных тонов.

Давайте рассмотрим, как выполняется электропроводка и цветовая маркировка проводов для трёхфазных, однофазных и сетей постоянного тока.

Цветовая маркировка проводов и шин переменного трёхфазного тока

Окраска шин и высоковольтных вводов трансформаторов в трёхфазных сетях делается следующим образом:

• шины с фазой «А» окрашивают жёлтой палитрой;
• шины с фазой «В» - зелёным тоном;
• шины с фазой «С» - красным тоном.

Маркировка проводов по цветам. Цвета проводов в электрике (шины постоянного тока)

В народном хозяйстве часто используют цепи постоянного тока. Они находят своё применение в определённых областях:

В сетях постоянного тока нет фазного и нулевого контакта. Для таких сетей используют только два контакта разных полярностей - плюс и минус. Для их отличия соответственно применяют два цвета. Положительный заряд окрашивается в красный, а отрицательный в синий. Голубым цветом обозначают средний контакт, который маркируется литерой «М».

«Старожилам» электромонтажа наверняка знакомы старые методы проводки и цветовой маркировки электропроводов. Основными цветами электрического кабеля были - белый и чёрный. Но это время ушло в далёкое прошлое. Каждый цвет теперь, а их явно не два, имеет своё назначение и доминирующий профиль.

Контактные цвета в электрике указывают назначение и принадлежность проводников к определённой группе, что облегчает их коммутацию. Вероятность ошибки в процессе монтажа, которая может привести к короткому замыканию во время пробного подключения или поражение током во время ремонта значительно снижается.

Маркировка проводов по цветам. Цветовая палитра защитного нулевого и рабочего контакта

Нулевой рабочий контакт обозначается голубым тоном и литерой N. Маркировкой PE обозначают нулевой защитный контакт, который окрашивают в жёлто-зелёные полосы. Комбинация таких тонов применяется при маркировке защемляющих проводников.

Проводник синего цвета по всей длине с жёлто-зелёными полосками в местах соединения говорит о совмещённом нулевом рабочем и нулевым защитном соединении (PEN). Однако ГОСТ допускает и взаимообратную противоположность этой окраски:

1. Рабочий нулевой контакт обозначается литерой N и имеет голубую окраску.
2. Защитный нулевой (PE) с жёлто-зелёным цветом.
3. Совмещённый (PEN) определяют по жёлто-зелёному цвету и голубой метке на концах.

Однофазная электрическая цепь. Расцветка фазных проводов

Согласно стандартам ПУЭ фазные контакты обычно обозначаются чёрным, красным, фиолетовым, белым, оранжевым или бирюзовым тоном.

Однофазные электрические цепи создаются путём ответвления трёхфазной электросети. При этом цвет фазного контакта однофазной цепи должен соответствовать цвету фазного провода трёхфазного соединения. При этом цветовая маркировка фазных контактов не должна совпадать с N — PE - PEN расцветкой. На немаркированных кабелях цветные метки ставятся в месте соединения. Для их обозначения используют цветную изоленту или термоусадочную трубку (кембрик).

Какого цвета провод заземления. Маркировка проводов по цветам (фаза — ноль — земля)

При монтаже сетей освещения и подвода электропитания на розетки используют кабель с тремя проводами (трёхжильный кабель). Использование стандартной цветовой системы (цвет проводов фаза-ноль-земля) существенно уменьшает время ремонта. Многожильная проводка в стандартной разноцветной изоляции намного упрощает прокладку электрических цепей и монтажные работы по проводке сетей переменного тока с его заземлением. Особенно это актуально при разводке и ремонте электросистемы, которая делается разными мастерами, но под общим руководством ГОСТа. Иначе каждому мастеру пришлось бы лишний раз перепроверять работу своего предшественника.

«Земля» обычно обозначается жёлто-зелёным цветом и маркировкой PE. Иногда встречается зелено-жёлтый окрас и маркировка «P Е N». В этом случае присутствует синяя оплётка на концах электропровода в местах крепления и заземление совмещается с нейтралью.

Распределительный щиток подключается к шине заземления и к металлической дверки щитка. Распределительная коробка обычно подключается к заземлённым проводам светильников или контактам заземления розеток.

Маркировка проводов по цветам. Обозначение нуля и нейтрали

«Ноль» обозначается синим цветом. В распределительном щитке его подключают к нулевой шине и обозначается литерой N. К шине также подключаются все провода синей окраски. Она подсоединяется к выводу с помощью счётчика или напрямую, без установки автоматического устройства.

Провода коробки распределения (исключение составляет провод с выключателя) обозначаются синей нейтральной палитрой. При соединении они не принимают участия в коммутационном процессе. «Нулевые» провода синего цвета подключаются к розеткам и контакту N, который обозначен на обратной стороне розетки.

Маркировка проводов по цветам. Цветовое обозначение фазы

Провод фазы обычно обозначается красным или чёрным цветом. Хотя его расцветка может быть не столь однозначна. Он также может быть коричневым, но синим, зелёным и жёлтым - никогда. В автоматических щитках «фаза», идущая от нагрузки потребителя, стыкуется с нижним контактом счётчика. Коммутация фазового провода осуществляется в выключателях. При этом замыкание контакта происходит во время выключения и происходит подача напряжения к потребителям. Чёрный провод фазной розетки подключается к контакту, который обозначают буквой L.

Буквенно-цифровое обозначение проводов по цвету

Знание элементарных цветовых маркировок проводов и их назначение поможет любому электрику-любителю в монтаже домашней электропроводки (с заземлением). При желании вы легко сможете сделать его по нужным стандартам с соблюдением всех технических нормативов.

С одной стороны, может показаться, что выбор цвета изоляции жил кабельно-проводниковой продукции осуществляется по прихоти производителя, хотя это далеко от истины. Сегодня мы полностью раскроем тему маркировки жил как с точки зрения отечественной и западной стандартизации, так и с позиции практического использования.

Маркировка фаз по ГОСТ и DIN

На протяжении десятков лет существования трёхфазных сетей переменного тока использовались разные системы условных обозначений. Путаница в назначении проводников легко может привести к ошибке, которая обойдётся слишком дорого как для монтажника, так и для владельца электроустановки. Поэтому в отношении электрических сетей вопрос стандартизации всегда стоял особенно остро.

Начиная с 2009 года в системе условных обозначений начал наблюдаться серьёзный диссонанс. На территории СНГ продолжают действовать сотни тысяч электроустановок и миллионы километров проводки, в которых используются цветовые обозначения, принятые ещё при существовании страны советов. Новый же стандарт ввёл новые отраслевые правила, обязав электромонтажные организации придерживаться европейского стандарта маркировки. Из-за этого современному электрику приходится знакомиться сразу с несколькими системами цветовых обозначений кабельно-проводниковой продукции.

В устоявшейся системе обозначений фазные жилы проводников и шины маркируются жёлтым, зелёным и красным цветами. Примечательно, что цвета соответствуют условным обозначениям фаз A, B и С, причём такая маркировка ранее соответствовала реальной последовательности чередования амплитуд напряжения во времени. Иными словами, любой квалифицированный электрик мог с первой попытки подключить асинхронный двигатель так, чтобы он вращался в нужную сторону.

В государственном стандарте 50462, вступившем в силу в 2009 году, регламентируется обозначение линейных проводников коричневым, чёрным и серым цветом. При этом соответствие цвета обозначению фаз L1, L2 и L3 лишь условно: ни упомянутый стандарт, ни действующие нормы ПУЭ не обязывают соблюдать действующую последовательность чередования фаз в условных обозначениях.

Что касается однофазных сетей, то предпочтительным считается обозначение фазной жилы коричневым цветом. При этом в ПУЭ упоминается, что цвет фазной жилы может быть любым за исключением синего и жёлто-зелёного, такая маркировка используют в иных целях.

Нулевой и защитный проводники

В сетях переменного тока нулевой проводник может выполнять различные функции. В однофазной системе электроснабжения нулевой провод выполняет функцию присоединения к средней точке для образования фазного напряжения, в трёхфазных используется для обеспечения симметрии нагрузок. Наиболее редкими считаются нулевые проводники, выполняющие функцию уравнивания потенциалов, что может иметь место в схемах питания мостовых кранов и электрооборудования животноводческих хозяйств.

Нулевой проводник нельзя путать с проводом защитного заземления , называемым PE. Он также может быть совмещённым и выполнять дополнительно функцию уравнивания потенциалов, нейтрального провода, средней точки, а в особо раритетных сетях — также и фазного провода, по которому протекает рабочий ток. Последнее встречается на объектах жилого фонда, где используется трёхфазная схема электроснабжения 127/220 с соединением в треугольник, таким образом, отдельные потребители 220 В подключаются по двухфазной схеме и питаются линейным напряжением.

Как видно, защитный и нулевой проводники могут иметь разную схему соединений и выполнять отдельные функции на каждом участке сети. И если цветовое обозначение фазных силовых проводников допускает определённые вольности, то с цветом нейтрального (нулевого) и защитного заземлённого проводников всё категорически строго. Нейтраль обозначается исключительно синим цветом вне зависимости от совмещённых функций, провод защитного заземления — жёлто-зелёным. При этом если в схеме соединений защитный проводник перетекает в нулевой, маркировка должна меняться соответствующим образом. Также имеется рекомендация обозначать совмещённый защитный и нулевой проводник (PEN) жёлто-зелёной изоляцией и синими метками на концах жил.

Маркировка слаботочных и сигнальных цепей

На первый взгляд цвета проводов в цепях управления и сигнализации выбираются произвольно. Однако если назначение проводников в силовой трёхфазной сети можно установить прозвонкой или индикатором фазы, то в «слаботочке» с этим появляется целый ряд проблем. Поэтому рекомендации по выбору маркировки проводов здесь имеют куда более важное значение.

Как правило, сигнальные цепи прокладывают кабелем, называемым витой парой. К этому определению относятся знакомые многим кабели локальных компьютерных сетей, телефонные кабели, а также кабели систем промышленной сигнализации. Основная разница заключается в количестве пар проводников, которых может быть до ста, и сечении медных жил. Кабель называется витой парой по той причине, что все проводники в общей оболочке разделены на пары и свиты между собой. Кажется, что разобраться с назначением каждого проводника в этом «венике» невозможно.

Однако всё достаточно просто. Провода на самом деле пронумерованы и следуют в чёткой последовательности, закодированной цветом. При числе пар больше пяти их разделяют на группы. В каждой группе номер пары с первого по пятый определяется цветом провода со сплошной окраской: голубой, оранжевый, зелёный, коричневый и серый соответственно. Номер группы определяется проводом с двойной окраской, где дополнительный цвет, отличный от индикатора номера пары, указывает номер группы: белый, красный, чёрный, жёлтый, фиолетовый для групп с первой по пятую. Если в кабеле более пяти групп пар, каждые пять групп обматывают цветной лентой. Таким образом, монтажнику достаточно просто последовательно подключить провода к клеммной колодке или кросс-блоку от первой пары первой группы до пятой пары последней группы.

Также при монтаже цепей управления действует несколько правил хорошего тона. Например, если к устройству сигнализации нужно подвести общий контакт GND, для этого используют все зелёные провода в кабеле, то есть каждую третью пару из пяти. Если необходима подача постоянного напряжения, например, на контакты кнопок, его подают по проводу со сплошной окраской, при этом соответствующий «обратный» сигнал следует по двухцветной жиле из этой же пары.

Если цвета дублируются

Работа электрика подчиняется требования ГОСТ и ПУЭ, в то время как производство кабельной продукции не стандартизируется в отношении цветовой маркировки. К примеру, на рынок может попасть кабель из остатков серии индивидуального производства, например, с двумя коричневыми и двумя синими жилами. Как быть, если необходимо по такому кабелю подключить трёхфазную систему электроснабжения ?

В таких случаях можно опираться на тот факт, что все жилы внутри общей оболочки следуют строго параллельно. Достаточно установить соответствие хотя бы одной жилы на обоих концах кабеля, что можно сделать прозвонкой относительно земли или полюсным индикатором. При этом если на срезе с одной стороны пронумеровать оставшиеся жилы L1, L2, L3 по часовой стрелке, то на срезе с обратной стороны условные метки расположатся против часовой стрелки, то есть зеркально.

Кстати, ГОСТ допускает отсутствие цветовой маркировки для так называемых концентрических жил, то есть расположенных в общей оболочке по окружности в один или несколько рядов. В таких кабелях хотя бы одна жила в каждом ряду имеет цветовую или иную маркировку, относительно неё соответствие всех остальных жил устанавливается описанным выше способом. Примером тому служит СИП без цветовой маркировки, в котором одна из жил имеет рельефную полоску по всей длине. Эту жилу принимают за нулевой провод, остальные используют в качестве линейных проводников. Обращаем внимание, что при таком способе установления соответствия жил на их концах обязательно нужно оставить метки разных цветов, например, из отрезков термоусаживаемой трубки.

Прочие способы маркировки

Конечно, всё разнообразие электроустановок не ограничивается только сетями переменного тока. Согласно действующему стандарту плюсовой и минусовой проводники в цепях постоянного тока, обозначаемые на схеме соответственно L+ и L-, имеют изоляцию коричневого и серого цветов. Раньше плюсовой проводник было принято обозначать красным цветом, минусовой же мог иметь любую маркировку, хотя, как правило, его изоляция была чёрной. Средний проводник по нынешним нормам обозначается синим цветом, так же как и заземлённые полюсные проводники.

Иногда можно столкнуться с тем, что все жилы в кабеле имеют одинаковый цвет. Однако если присмотреться внимательнее, окажется, что на изоляции есть штамповка в виде одной или нескольких полосок, либо букв и цифр. Также в некоторых импортных кабелях жилы различаются по форме, они могут быть приплюснуты с одной или нескольких сторон.

Цветовая маркировка изоляции проводников важна для более быстрого и правильного монтажа электрораспределительных устройств, удобства ремонта и исключения ошибок. Цвета проводов в электрике регламентированы нормативными документами (ПУЭ и ГОСТ Р 50462-2009 ).

Зачем нужна цветовая маркировка проводов и кабелей

Работы по монтажу и обслуживанию в электрических установках связаны не только с обеспечением надежности, но и безопасности. Требуется полное исключение ошибок. Для этих целей разработана система цветных обозначений изоляции жил, которая определяет, какого цвета провода фаза, ноль и земля.

По ПУЭ допускается такая расцветка токоведущих жил:

• красная;
• коричневая;
• черная;
• серая;
• белая;
• розовая;
• оранжевая;
• бирюзовая;
• фиолетовая.

В приведенном перечне содержится много вариантов расцветок проводов, но нет нескольких цветов, которые используются только для обозначения нулевых и защитных проводов:

• синий цвет и его оттенки -- рабочий нулевой провод (нейтраль -- N );
• желтый цвет с зеленой полосой -- защитное заземление (PE );
• желто-зеленая изоляция с голубыми метками на концах жил -- совмещенный (PEN ) проводник.

Допускается использование для заземления жил с изоляцией зеленого цвета с желтой полосой, а для совмещенных проводников голубой изоляции с желто-зелеными метками на концах.

Расцветка должна быть единой в каждой цепи в пределах одного устройства. Ответвления цепей должны выполняться одинаково окрашенными проводниками. Использование изоляции без различий в оттенках говорит о высокой культуре монтажа и сильно облегчает дальнейшее обслуживание и ремонт оборудования.

Окраска фазы

В тех случаях, когда монтаж электроустановки выполнен при помощи жестких металлических шин, применяется окраска шин несмываемой краской следующих цветов:

• желтый -- фаза А (L1 );
• зеленый -- фаза В(L2 );
• красный -- фаза С (L3 );
• голубой -- нулевая шина;
• продольные или наклонные полосы желтого и зеленого цвета -- шина заземления.

Расцветка фаз должна сохраняться в пределах всего устройства, но не обязательно на всей поверхности шины. Допускается маркировать обозначение фазы только в местах подсоединения. На окрашенной поверхности можно продублировать цвет символами “ЖЗК ” для краски соответствующих цветов.

Если шины недоступны для осмотра или работы, когда на них присутствует напряжение, то допускается их не окрашивать.

Цвет фазных проводов, подключенных к жестким шинам, может не совпадать с ними по расцветке, поскольку видна разница в принятых системах обозначений гибких проводников и жестких стационарных распределительных шин.

Цвет нейтрали

Какого цвета нулевой провод, оговаривают стандарты ГОСТ , поэтому при взгляде на монтаж силовой установки не должен возникать вопрос, синий провод -- это , поскольку синий цвет и его оттенки (голубой ) приняты для обозначения нейтрали (рабочего заземления ).

Другие цвета окраски нейтральных жил не разрешаются.

Единственно допустимый вариант использование синей и голубой изоляции -- обозначение отрицательного полюса или средней точки в цепях постоянного тока. Больше нигде такую расцветку использовать нельзя.

Цветовая маркировка провода заземления

Правила указывают, какого цвета провод заземления в электрических установках. Это желто-зеленый провод, окраска которого хорошо выделяется на фоне остальных жил. Допускается использование провода с желтой изоляцией и зеленой полосой на ней, или может быть зеленая изоляция с желтой полосой. Не разрешено использовать никакой другой цвет провода земли, как не допускается применять зелено-желтые жилы для монтажа цепей, на которых присутствует или может быть подано напряжение.

Перечисленные правила маркировки соблюдаются в странах постсоветского пространства и в странах Евросоюза. Другие государства маркируют жилы иным образом, что можно видеть на аппаратуре импортного производства.

Основные цвета для маркировки за рубежом:

• нейтраль -- белый, серый или черный;
• защитное заземление -- желтый или зеленый.

Стандарты ряда стран допускают использовать в качестве защитного заземления оголенный металл без изоляции.

Провода заземления коммутируются на сборных неизолированных клеммах и соединяют между собой все металлические части конструкции, у которых отсутствует надежный электрический контакт между собой.

Расцветка в сети 220В и 380В

Монтаж одно- и трехфазных электрических сетей облегчается, если проводка выполнена многоцветным проводом. Ранее для однофазной квартирной проводки использовали плоский двухжильный белого цвета. При монтаже и ремонте для исключения ошибок необходимо было прозванивать каждую жилу в отдельности.

Выпуск кабельной продукции с окраской жил разными цветами снижает трудоемкость работ. Для обозначения фазы и нуля в однофазной проводке принято использовать следующие цвета:

• красный, коричневый или черный -- фазный провод;
• остальные цвета (предпочтительно синий ) -- нулевой провод.

Маркировка фаз в трехфазной сети немного отличается:

• красный (коричневый ) -- 1 фаза;
• черный -- 2 фаза;
• серый (белый ) -- 3 фаза;
• синий (голубой ) -- рабочий ноль (нейтраль )
• желто-зеленый -- заземление.

Кабельная продукция отечественного производства соответствует стандарту окраски жил, поэтому многофазный содержит разноокрашенные жилы, где фаза -- белый, красный и черный , ноль -- синий , а земля -- желто-зеленый проводники.

При обслуживании сетей, смонтированных по современным стандартам, можно безошибочно определить назначение проводов в распределительных коробках. При наличии жгута разноцветных проводов коричневый из них будет обязательно фазным. Нулевой провод в ответвлений и разрывов не имеет. Исключение составляют отводы к многополюсным коммутирующим аппаратам с полным размыканием цепи.

Расцветка в сетях постоянного тока

Для сетей постоянного тока принято маркировать проводники, подсоединенные к положительному полюсу красным цветом, к отрицательному -- черным или синим. В двуполярных цепях изоляция голубого оттенка применяется при маркировке средней точки (нуля ) питания.

Не существует стандартов на цветные обозначения в цепях с напряжением нескольких номиналов. Какого цвета провода плюс и минус, какое в них напряжение -- это можно определить только по производителя устройства, которая часто приводится в документации или на одной из стенок конструкции.

Пример: блок питания компьютера или автомобильная электропроводка.

Автомобильная проводка характеризуется тем, что в ней цепи с положительным напряжением бортовой сети имеют красный цвет или его оттенки (розовый, оранжевый), а подключаемые к массе -- черный. Остальные провода имеют специфическую окраску, которая определяется производителем автомобилей.

Буквенное обозначение проводов

Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:

• L (от слова Line ) -- фазный провод;
• N (от слова Neutral ) -- нулевой провод;
• PE (от сочетания Protective Earthing ) -- заземление;
• “+” -- положительный полюс;
• “-” -- отрицательный полюс;
• М -- средняя точка в цепях постоянного тока с двуполярным питанием.

Для обозначения клемм подключения используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.

В многофазных сетях символы дополняются порядковым номером фазы:

• L1 -- первая фаза;
• L2 -- вторая фаза;
• L3 -- третья фаза.

Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С .

Отступлением от стандартов является комбинированная система обозначения фаз:

• La -- первая фаза;
• Lb -- вторая фаза;
• Lc -- третья фаза.

В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи. Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют.

Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или .

Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.
