Изготовить планы эвакуации. Особенности оформления и изготовления плана эвакуации людей при пожаре. Инструкция по созданию поэтажных схем эвакуации с помощью программы для плана эвакуации

Это один из самых популярных поисковых запросов, и людей, которые задаются этим вопросом можно понять. Конечно, очень соблазнительно не оставлять кучу денег за план эвакуации, а нарисовать его самому.

И на самом деле мы нисколько не сомневаемся, что это выполнимо. Почему нет? Поэтому ответ на вопрос: можно ли план эвакуации при пожаре сделать самому - безусловно «да», можно. А вот ответ на вопрос будет ли он отвечать своим целям и задачам и (для многих это главное) удовлетворит ли он органы прокуратуры и МЧС - это вопрос более сложный. На него так просто не ответишь.

Можно даже не учитывать теорию движения людских потоков для того, чтобы разработать самостоятельно схему движения людей. Хотя как сформулировали ведущие специалисты по эвакуации пожарной академии , именно такая эвакуационная схема, учитывающая последние научные разработки в этой сфере будет крайне полезна, мы опустим это, не будем обращать на это внимание. Нужно быть более реалистичными: ближайшие десять-пятнадцать лет на основе строгих математических расчетов никто не будет вычерчивать на схеме помещения маршруты движения. Но ведь остается еще один важный момент. То, что мы разрабатываем должно соответствовать пожарным нормам. И сегодня нам бы хотелось представить вниманию тех, кому хочется план эвакуации при пожаре сделать самому, информацию о том, как это делать правильно и дать им пищу для размышлений: а нужно ли это брать на себя эту ответственность или правильнее обратиться к специалистам.

В этой и этой статьях мы уже затрагивали вопрос о необходимости проверки двери для эвакуации при пожаре при указании её на схеме. Но мы в основном касались требований нормативных документов, которые в современной системе гибкого нормирования вполне могут быть.

Сегодня мы хотим поговорить о требованиях Федерального закона. Эти требования также базируются на параметрах движения людей. Они достаточно однозначны, но, тем не менее, практика показывает, что схема организующая движение людей при пожаре, призвана служить, в том числе и тестом, проверкой соответствия используемых для того, чтобы уйти от пожара проема требованиям законодательства, не всегда выполняет эту функцию.

Согласно ГОСТ Р 12.2.143-2009 указание эвакуационных выходов обязательно. Это очень глупый пункт, так как по соответствующему определению любая дверь почти из любого помещения эвакуационная для этого помещения, и если мы будем выполнять это требование буквально, то план эвакуации будет выглядеть так:

Это в очередной раз показывает, что бывает, когда за разработку документа, регулирующего пожарную безопасность, берутся сторонние структуры, а не специализированные организации пожарной охраны. В данном пункте, следовало бы указать какие именно дверные проемы необходимо обозначать специальным знаком - например: с этажа в лестничную клетку или непосредственно наружу и т.п.

В данном пункте есть то, что не нужно, но нет того, что нужно. Вернее не то, чтобы совсем нет, сказано об этом нужном слишком «тонко», «завуалировано». На схемах нужно указывать именно дверь для эвакуации, следовательно, каждый выход должен оцениваться как эвакуационный по тем требованиям закона, которые позволяют оценить возможность его использования для безопасного движения людей из здания при пожаре. И если современная система нормирования допускает принимать путем расчета индивидуального пожарного риска, что самый узкий выход вполне себе соответствует законодательству, то некоторые на первый взгляд нормальные себе дверные проемы та же система таковыми никогда не признает, даже если они будут широкими и их геометрия позволит пройти целой роте солдат.

Это происходит даже несмотря на то, что фактически «незаконные» выходы менее опасны, чем признаваемые законными по причине заведомо недостоверных расчетов индивидуального риска выходы неправильных размеров.

Федеральный закон не содержит требований к геометрии выхода, обозначение которого обязательно должно быть на схеме, зато содержит требования к объемно-планировочным решениям, влияющим на безопасность людей.

Мы проанализировали эти выходы и свели их в таблицу на уровне соответствует или не соответствует планировка Федеральному закону. После каждого такого анализа мы попробовали порассуждать, в чем физический смысл такого требования.

Мы рассмотрели и проанализировали только двери первого этажа. Знаком «+» обозначено соответствие требованиям, знаком «-» не соответствие указанной норме Федерального закона

подпункт а) пункта 1) части 3 статьи 89 ФЗ-123

Отсутствует выход, соответствующий требованиям законодательства из помещения №1.Если проем в наружной стене из помещения первого этажа ведет сразу наружу, то он считается безопасным. Любой другой выход (в лестничную клетку не имеющую дверей в наружных стенах или на лестницу 2-го типа - внутреннюю открытую или наружу, но не непосредственно, а на лестницу 3-го типа (мы встречали первый этаж, расположенные на уровне 2,5 метров от уровня земли, что могло бы привести и к такому проектному решению) - не отвечает требованиям Федерального закона (хотя это тема для отдельной статьи и здесь мы ее подробно рассматривать не будем). Отдельно нужно упомянуть о проходе непосредственно наружу через тамбур. Пункт 6.9* СНиП 21-01-97 предусматривал возможность оборудовать двери тамбуром, в том числе и двойным. Из системы технического регулирования это исключено, что делает возможным для особо въедливых инспекторов или экспертов запретить тамбур перед эвакуационным выходом. Пока мы на практике не встречались с такого рода запрещениями и ориентируемся именно на старый СНиП, но о возможности такого экспертного мнения нужно знать и быть к нему готовыми.

подпункт а) пункта 1), пункт 3) части 3 статьи 89 ФЗ-123​

Рассматриваемый норматив обусловлен необходимостью избежать лабиринта из помещений, в которых люди могут заблудиться. Исключение сделано только для помещений с функциональным назначением «коридор» и «вестибюль (фойе)», это будет понятно из анализа следующих нормативов.

подпункт б) пункта 1), пункт 3) части 3 статьи 89 ФЗ-123

Так как к эксплуатации коридоров предъявляются повышенные требования пожарной безопасности (запрещение размещать шкафы и т.п.) то несмотря на то, что планировка абсолютно идентична рассмотренной в предыдущем примере и признанной не соответствующей законодательству, в таком варианте она вполне приемлема. Мы видим, что в данном случае пространство №3 обеспечено безопасным выходом в соседнюю комнату обеспеченную выходом наружу через коридор. Аналогично движение при пожаре через вестибюль (фойе)

подпункт в) пункта 1), пункт 3) части 3 статьи 89 ФЗ-123

Объяснить эту норму тоже не так сложно. Вестибюль, как и коридор - помещение относительно безопасное, поэтому закон допускает и такую эвакуационную схему. И, следующий вариант, тоже допустим. Обратите внимание здесь он - «несоответствующий», а в следующем примере - вполне себе ничего, стоит опять же «обозвать» комнату № 2 «коридором» и волшебным образом из помещения №4 появляется отвечающий закону выход, которого раньше не было.

подпункт д) пункта 1), пункт 3) части 3 статьи 89 ФЗ-123​

Измените название - и все станет соответствовать закону. Это так, но только на первый взгляд. Меняется не название, меняется функциональное назначение. И тот кому очень хочется план эвакуации при пожаре сделать самому, должен понимать, что помимо изменения названия, необходимо обеспечить и соответствующую нофому функциональному назначению эксплуатацию, и это тоже часть действий по разработке плана. Коллегам же из надзорных ораганов следует в таком случае проверить, соблюдены ли при изменении функционального назначения соответствующие параметры пожаробезопасной эксплуатации - и отделение коридора противопожарными преградами, если высота здания более 28 метров, и геометрия маршрутов, по которым при пожаре будут двигаться люди, и правила эксплутации, и внесение изменений в декларацию пожарной безопасности. Без этого, простое переименование помещений бессмысленно. Следующий норматив - лестничная клетка

В данном случае помещение № 3 не обеспечено проемом отвечающим требованиям закона также, из за того что ведет через несколько помещений. И простым переименованием помещения №1 в коридор, это нессответствие закону не устранить, так как следующий норматив включает странное понятие «рекреационная площадка». Признаться (и это еще один «привет» тем, кто думает, что возможно план эвакуации при пожаре сделать самому, без помощи специалиста) что даже пожарные инженеры и профессионалы архитекторы не могут понять, что такое эта самая «рекреационная площадка». В пожарной энциклопедии мы разместили соответствующую статью, в дальше приведм пример того, как это выглядет на планировке.

подпункт е) пункта 1), пункт 3) части 3 статьи 89 ФЗ-123

Подытожим: тот кому нужно план эвакуации сделать самостоятельно, должен быть готов провести такого рода анализ. Но, это был описан только анализ соответствия пожарным нормам помещений первого этажа. Без учета категорий этих помещений по взрывопожарной и пожарной опасности, без анализа геометрии безопасных маршрутов движения людей. Все, о чем написано в этой статье - это только объемно-планировочные решения. Только по одному этажу. Анализ подобных решений из помещений цокольного этажа гораздо сложнее. Речь не идет о каких-либо инженерных расчетах, только банальное сравнение планировки с требованиями всего одной статьи Федерального закона!

Поэтому мы все-таки рекомендуем избавиться от иллюзии о возможности самостоятельной разработки и изготовления плана эвакуации, ведь если план сделан неправильно, то самостоятельная разработка его может закончиться для разработчика ответственностью, в том числе и уголовной, по 219 статье Уголовного Кодекса России.

Если вы предприниматель, то немаловажное значение имеет забота о безопасной жизнедеятельности сотрудников предприятия. План эвакуации при пожаре можно создать своими руками. Самый простой вариант делают в программе Word. Для этого используется вставка. не представляет труда для того, кто является опытным пользователем ПК. Эффективные инструменты позволяют не тратить много времени на работу.

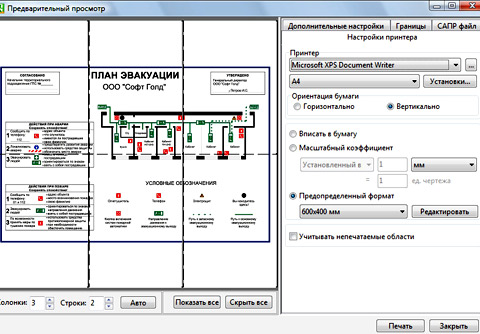

Процесс изготовления плана эвакуации в специальной программе

Линии и стрелки можно сделать нужным цветом. Чтобы сделать выходы, на сплошные линии сверху накладывают белые прямоугольники. В программе Word есть специальные настройки, где можно менять толщину и направление стрелок. Лестницы представляют собой прямоугольники с линиями. «Надпись» позволяет добавлять необходимый текст. Размер шрифта легко поменять, а по завершении работы рамки убираются.

Сделать план эвакуации необходимо согласно ГОСТу.
В документе представлены две части:

• графика (схематическое изображение);
• разъяснительная (текст).

В первую часть включаются поэтажные решения, предусмотренные . Необходимо принимать в расчет размеры помещений с типом коммуникаций. Важно предусмотреть, как поведут себя люди перед лицом опасности.

Нужно правильно просчитать, чтобы всевозможные пути эвакуации свободно пропускали поток людей. В тексте, прилагающемся к схеме, необходимо не только расшифровать знаки на схеме, но и подробно описать действия, которые необходимо предпринять, если случилось возгорание. При ЧС важно предотвратить панику. Точные указания позволят людям быстро сориентироваться.

Пошаговая инструкция

1. Чертеж вы делаете на основании планировки сооружения. Когда площадь одного этажа свыше 1 тыс. кв. м, применяют секционную схему разбивки, у каждого этажа она должна быть отдельной. Хорошо, если имеется в электронном виде поэтажный план. Когда есть только бумажный вариант, тогда работа усложняется. План сначала сканируют с помощью специального оборудования. Получившееся изображение служит в качестве подосновы, позволяющей правильно оформить схему эвакуации.
   Необходимо доподлинно выполнить графическое изображение, это невозможно без плана по этажам. Нельзя делать чертежи просто «на глазок».
2. Чтобы иметь четкое представление, как , осмотрите каждое помещение. При этом следует отметить на бумажной схеме места, где будут располагаться телефоны, инвентарь, позволяющий эффективно тушить пожар, пожарные краны, при пожаре срабатывающая в автоматическом режиме, выходы. Если вы подготовили уже электронную версию документа, тогда можете работать прямо с ней. Необходимо указать точное количество людей в каждом помещении, которые находятся там постоянно. Следует также принимать во внимание, сколько в комнате посетителей может быть одновременно. Важно предотвратить возникновение столпотворения у выхода. В случае большого скопления людей должны быть предусмотрены резервные пути.

   Процесс подготовки плана эвакуации к печати

3. Совершите обход всех выходов. Любой из них должен быть надежным и иметь соответствующие размеры, чтобы люди могли беспрепятственно покинуть здание. Нужно думать не просто о том, нарисую ли я правильно план. В первую очередь, следует думать о безопасности и возможности избежать жертв при аварии. Рядом с выходами должны располагаться средства для антизадымления и .
4. Чертеж можно выполнить самостоятельно в компьютерной программе, где есть графический редактор. Подойдет любая, которую вы знаете. Необходимо принимать в расчет размеры документа при распечатке на бумаге. Посмотрите образец и сделайте свой вариант. Секционный при пожаре имеет размеры 600х400 мм. В этом случае он хорошо читается: все условные обозначения отчетливо видны. Размеры локального плана 400х300 мм.

   Схема и чертеж плана эвакуации при пожаре

5. Структура плана составляется с учетом количества людей, спускающихся сверху. С помощью сплошных стрелок зеленого цвета . Зеленые стрелки в виде пунктирных линий указывают на запасные пути для эвакуации людей.
6. Грамотно составить схему означает нанести места, где находятся телефоны, инвентарь, применяемый при тушении возгораний, пожарные краны, системы противопожарной автоматики. Нарисовать план эвакуации требуется правильно, чтобы точно указать выходы из здания. Лишние знаки на схеме могут отвлечь человека от важной информации, поэтому не следует использовать декоративные элементы или лишние детали. Условным обозначениям необходимо дать пояснения.

План в электронном виде обязательно необходимо распечатать. Его изготавливают с помощью метода полноцветной печати и ламинирования.


При разработке планов эвакуации возможно применение альтернативных способов. Схемы распечатывают . Изделия делают в соответствии с ГОСТом: показатели свечения и пожарная безопасность отвечают требованиям. Изготовление схемы на высококачественном пластике с последующим покрытием пленкой. В каталоге можно найти любой интересующий образец плана:

• общего;
• секционного;
• этажного;
• локального.

При отсутствии макета необходимо предоставить план БТИ или архитектурно-строительные чертежи этажей, на которых необходимо указать места:

План эвакуации при пожаре требования

Главным требованием к планам эвакуации при пожаре было и остается доступность в понимании изображения схемы эвакуации людей

Второй момент это формат или размер плана эвакуации:

Выдержка из ГОСТ Р 12.2.143-2002«6.7.4

Размеры планов эвакуации выбирают не менее: 600×400 мм - для этажных и секционных планов эвакуации; 400×300 мм - для локальных планов эвакуации» (локальные планы разрабатываются для отдельных помещений, например для комнат в общежитии, палат в больнице или номеров гостиницы). То есть план эвакуации согласноГОСТ Р 12.2.143-2002для этажа или его части должен иметь размер,как минимум А2 . Размер плана эвакуации выбирается в зависимости от его назначения, площади помещения , количества эвакуационных и аварийных выходов

План эвакуации при пожаре 2018 заказать от 1 100 руб./шт

В данной статье описаны требования к форматам планов эвакуации, местам размещения , эвакуационным выходам и тому кто должен разрабатывать .Также в этой статье мы рассказали какие именно знаки безопасности должны быть на плане , что нужно указывать на самом плане и из какого материала он должен быть изготовлен.

Для описания требований к планам эвакуации 2018 года будут использованы краткие выжимки из следующих норм пожарной безопасности:

• ГОСТ Р 12.2.143-2009 "Система стандартов безопасности труда. Системы фотолюминесцентные эвакуационные. Требования и методы контроля" (утв. приказом Федерального агентства по техническому регулированию и метрологии от 23 июля 2009 г. N 260-ст) (с изменениями и дополнениями)
• ГОСТ Р 12.4.026-2001 "Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний" (введен в действие приказом Федерального агентства по техническому регулированию и метрологии от 10 июня 2016 г. N 614-ст)"
• Постановление Правительства от 25.04.2012 г. №390 с изменениями (Правила противопожарной безопасности в Российской Федерации)
• Федеральный закон от 22.07.2008 г. №123-ФЗ "Технический регламент о пожарной безопасности ".

Согласно Правилам противопожарного режима в Российской Федерации (далее - ППР РФ) план эвакуации разрабатывает собственник / руководитель организации и обязан выполнить следующее:

п.6. В складских, производственных, административных и общественных помещениях , местах открытого хранения веществ и материалов , а также размещения технологических установок руководитель организации обеспечивает наличие табличек с номером телефона для вызова пожарной охраны.

п.7. На объекте с массовым пребыванием людей (кроме жилых домов), а также на объекте с рабочими местами на этаже для 10 и более человек руководитель организации обеспечивает наличие планов эвакуации людей при пожаре. На плане эвакуации людей при пожаре обозначаются места хранения первичных средств пожаротушения.

А кто имеет право разрабатывать план эвакуации ? Согласно тех же ППР РФ:

п.4.5.1 Планы эвакуации разрабатываются организацией, имеющей специальное разрешение на осуществление данной деятельности, утверждаются руководителем организации и являются основанием для их воспроизведения в фотолюминесцентном исполнении.

В этом же пункте описано, где вешать планы эвакуации:

п.4.5.1 ...

Планы эвакуации в фотолюминесцентном исполнении вывешиваются на видных местах в соответствии с местом расположения, указанном на плане.

Как эксперты в этой области, добавим, что планы эвакуации размещают возле эвакуационных выходов. Это может быть лестница, выход на улицу и прочие выходы, которые соответствуют требованиям статьи 89 Технического регламента о пожарной безопасности:

ст.89: ...

К эвакуационным выходам из зданий и сооружений относятся выходы, которые ведут:

1) из помещений первого этажа наружу:

а) непосредственно;

б) через коридор;

в) через вестибюль (фойе);

г) через лестничную клетку;

д) через коридор и вестибюль (фойе);

е) через коридор, рекреационную площадку и лестничную клетку;

2) из помещений любого этажа, кроме первого:

а) непосредственно на лестничную клетку или на лестницу 3-го типа;

б) в коридор, ведущий непосредственно на лестничную клетку или на лестницу 3-го типа;

в) в холл (фойе), имеющий выход непосредственно на лестничную клетку или на лестницу 3-го типа;

г) на эксплуатируемую кровлю или на специально оборудованный участок кровли, ведущий на лестницу 3-го типа;

3) в соседнее помещение (кроме помещения класса Ф5 категорий А и Б), расположенное на том же этаже и обеспеченное выходами, указанными в пунктах 1 и 2 настоящей статьи . Выход из технических помещений без постоянных рабочих мест в помещения категорий А и Б считается эвакуационным, если в технических помещениях размещается оборудование по обслуживанию этих пожароопасных помещений .

Эвакуационными выходами считаются также:

1) выходы из подвалов через общие лестничные клетки в тамбур с обособленным выходом наружу, отделенным от остальной части лестничной клетки глухой противопожарной перегородкой 1-го типа, расположенной между лестничными маршами от пола подвала до промежуточной площадки лестничных маршей между первым и вторым этажами;

2) выходы из подвальных этажей с помещениями категорий В1 - В4, Г и Д в помещения категорий В1 - В4, Г и Д и вестибюль, расположенные на первом этаже зданий класса Ф5;

3) выходы из фойе, гардеробных, курительных и санитарных помещений, размещенных в подвальных или цокольных этажах зданий классов Ф2, Ф3 и Ф4, в вестибюль первого этажа по отдельным лестницам 2-го типа;

4) выходы из помещений непосредственно на лестницу 2-го типа, в коридор или холл (фойе, вестибюль), ведущие на такую лестницу, при условии соблюдения ограничений, установленных нормативными документами по пожарной безопасности;

5) распашные двери в воротах, предназначенных для въезда (выезда) железнодорожного и автомобильного транспорта.

Теперь мы знаем куда вешать планы эвакуации и кто должен разрабатывать схемы эвакуации при пожаре. Теперь разберемся с размерами планов эвакуации. Их 2 вида. Часто размер планов эвакуации сравнивают с форматами А2 и А3. Но в ГОСТ Р 12.2.143-2009 регламентированы размеры 600х400 мм и 300х400 мм.

п.6.2.4 Размеры планов эвакуации выбирают в зависимости от его назначения, площади помещения, количества эвакуационных и аварийных выходов:

600х400 мм - для этажных и секционных планов эвакуации;

400х300 мм - для локальных планов эвакуации.

Так как здания бывают разные и этажи имеют разную планировку, при разработке макетов один этаж делят на несколько частей. Во-первых, схема эвакуации становится более информативной. Во-вторых, для людей вздании важно указать один, два ближайших эвакуационных выхода. Чтобы классифицировать разные типы таких фотолюминесцентных планов эвакуации, ГОСТом определены названия:

п. 6.2.1 Планы эвакуации могут быть этажными, секционными, локальными и сводными (общими).

Этажные планы эвакуации разрабатывают для этажа в целом. Секционные планы эвакуации следует разрабатывать:

- если площадь этажа более 1000 м2;

- при наличии на этаже нескольких обособленных эвакуационных выходов, отделенных от других частей этажа стеной, перегородкой;

- при наличии на этаже раздвижных, подъемно-опускных и вращающихся дверей, турникетов;

- при сложных (запутанных или протяженных) путях эвакуации.

Вторые экземпляры этажных (секционных) планов эвакуации, относящихся к одному зданию, сооружению, транспортному средству или объекту, включают в сводный (общий) план эвакуации для здания, сооружения, транспортного средства или объекта в целом.

Сводные планы эвакуации следует хранить у дежурного и выдавать по первому требованию руководителя ликвидации чрезвычайной ситуации .

Локальные планы эвакуации следует разрабатывать для отдельных помещений (номеров гостиниц, общежитий, больничных палат, кают пассажирских судов и т.п.).

План эвакуации должен быть актуальным. Если вы сделалаи перепланировку, то эти изменения обязательно отразите на схеме эвакуации. При пожаре люди должны ориентироваться по актуальному плану эвакуации. Это также регламентировано пунктом ГОСТ Р 12.2.143-2009:

п.6.2.2 При проведении работ по реконструкции или перепланировке здания , сооружения , объекта в план эвакуации должны быть внесены соответствующие изменения.

• Как должен выглядеть типовой план пожарной эвакуации?
• Как самостоятельно по всем правилам сделать план?
• Требования к составлению документа.
• Как чертить план своими руками?
• Какие программы можно использовать для рисования плана?

О наличии эвакуационного плана людей при пожаре должен позаботиться каждый предприниматель!

Его можно составить самостоятельно, можно использовать специальные программы. Есть возможность обратиться в специальные компании.

Даже если планируется обратиться к специалистам, самостоятельно придется все равно сделать и предоставить эскиз. В нем нужно наглядно отразить такие важные моменты, как:

• План здания.
• Средства и места связи.
• Количество огнетушителей и их расположение.

Самостоятельно или вместе со специалистами прописываются такие важные моменты, как номера городских аварийных служб и пути эвакуации, которым нужно следовать при возникновении пожара.

Вариантов составления плана быстрой эвакуации при пожаре существует несколько. Выбор зависит от нужного количества экземпляров на одно помещение:

• В небольшом помещении, где вполне хватит одной схемы, план можно начертить на листе бумаги обычным фломастерами красного/зеленого и черного цвета.
• На достаточно крупных предприятиях, где нужно несколько схем, может быть использован цветной принтер.

Во втором случае основной крупный вариант составляется от руки. Остальные выполняются на ПК и потом распечатываются со всеми цветными обозначениями.

Бумага для разработки плана должна быть высокого качества и достаточно плотной.

Составление плана осуществляется так:

1. Подготовка схемы начинается с нанесения на бумагу чертежа схемы помещения/этажа.
2. Далее нужно обратиться к ответственному человеку, чтобы узнать, как по тому или иному конкретному помещению пролегают пути эвакуации. Самостоятельно определить это невозможно.
3. Установленные пути безопасного выхода прописываются яркими линиями.
4. Обозначаются стрелки, показывающие, куда и как нужно двигаться при пожаре. Они также должны быть яркого цвета.
5. На плане аккуратно выделяется место нахождения гидрантов, специального инвентаря, умывальников, огнетушителей и щитков.
6. В нижней части схемы прописываются номера аварийных городских служб. Каждый номер пишется в двух вариантах — для стационарного телефона и для мобильного.
7. Проставляются необходимые подписи.

Готовые схемы размещаются на самых видных участках с большой проходимостью. Листы обязательно прикрываются оргстеклом.

Существует несколько правил составления плана и организации эвакуации. Нужно учитывать такие важные моменты, как:

1. Надежность потенциальных путей эвакуации.
2. Площадь здания и его основные параметры.
3. Поведенческие особенности людей.
4. Сила и скорость перемещения людей, что зависит от количества человек в здании и от их возраста.
5. Наличие активных и пассивных современных систем пожарной безопасности.

Среди дополнительных документов специалисты требуют наличие:

• Документ, где прописана подробная информация о правилах поведения при пожаре.
• Бумага с обозначенными путями и выходами, через которые есть возможность быстро покинуть здание.
• Инструкция, опираясь на которую, можно осуществлять контроль над последовательностью и общим порядком действий обычных и ответственных людей на объектах.

Данные документы позволяют значительно облегчить самостоятельное и максимально организованное движение людского потока на безопасную территорию.

Правильно составленный эвакуационный план должен находиться на видном, доступном для каждого человека месте.

Его должны видеть все без исключения люди, находящиеся в здании. Это правило и иные требования обязаны соответствовать ГОСТу Р 12.2.143-2002. Разработка плана и последующее размещение готового документа в здании регламентируется официальными правилами по обеспечению пожарной безопасности. Принимаются во внимание стандарты и нормативы иных специальных документов.

Требования к составлению плана

Согласно установленным правилам по обеспечению пожарной безопасности, схему по организации эвакуации требуется отрабатывать как минимум каждые 6 месяцев.

Прежде всего, план используется для проведения тренировок. Раз в полгода руководство должно проводить учения, обучая людей действовать по заранее разработанному пути.

Если предусмотрено нахождение людей в здании в ночное время, должно быть два варианта эвакуации – дневной и ночной.

Составление схемы и размещение ее на видном месте не является окончательным действием. Сотрудники пожарной безопасности время от времени проводят проверки.

Это необходимо по той причине, что в зданиях периодически проводятся перепланировки, а также принимаются новые законы. Сегодня к эвакуационным схемам предъявляются следующие требования:

1. Графическая часть схемы должна полностью отвечать всем поставленным нормам.
2. На чертеже должны отсутствовать элементы, отвлекающие от основной информации.
3. Главный путь эвакуации обозначается сплошными цветными стрелками цвета.
4. Обязательно помечаются запасные пути. Их отмечают пунктирными линиями.
5. Должна присутствовать информация относительно того, где размещаются телефоны, огнетушители, пожарные краны и места включения противопожарной автоматики. Эти вещи обозначаются специальными условными знаками.

В эвакуационных планах наряду с графикой присутствует текстовая информация. Прописывается имя исполнителя, его обязанности и то, как нужно действовать в сложной ситуации.

Это ответственный человек, который должен регулировать эвакуацию. К его основным обязанностям можно отнести:

1. Оповещение о возникшем пожаре.
2. Организация эвакуационного процесса.
3. Проверка, все ли ушли с территории опасности.
4. Проверка систем пожаротушения.
5. Тушение пожара с помощью подручных средств.
6. Эвакуация ценного имущества.

В нижней части схемы проставляются подписи лиц, составивших план. Также должны присутствовать подписи людей, что ознакомились с эвакуационным планом.

К эвакуационной схеме наряду с иными документами прилагается журнал отработки схемы спасения. План выхода из помещения нужно время от времени отрабатывать и вносить даты осуществления подобных операций.

Использование специальных программ

При наличии определенных навыков в процессе составления плана можно использовать специальные программы:

• Splan.
• AutoCAD.
• Photoshop.
• Специальная программа План эвакуации.

Это разные по сложности освоения и изучения программы. Есть такие варианты, которые можно освоить за один вечер, есть требующие обучения. Каждый пользователь может подобрать для себя оптимальный вариант.

После составления плана полученные навыки можно будет использовать при выполнении иных задач:

1. Составление графического перечня зданий.
2. Составление структурных схем.
3. Выполнение чертежей.
4. Рисование картинок.

Многие из современных программ настолько простые, что их можно охарактеризовать как линейка с карандашом в современной обработке.

Подводя итоги

1. О наличии плана эвакуации людей при пожаре должен позаботиться каждый предприниматель!
2. План эвакуации — это не только схема здания. Сюда включены иные важные бумаги.
3. Правильно составленный эвакуационный план должен находиться на видном месте.
4. К плану эвакуации наряду с иными документами прилагается журнал отработки схемы спасения.
5. Операцию по эвакуации нужно время от времени отрабатывать и вносить даты проведения в журнал.

Согласно Постановлению Правительства «О противопожарном режиме» №390, на объекте с массовым сосредоточением людей и на этажах, где работает 10 и более человек, должен быть вывешен . В современных условиях разработка планов эвакуации происходит с помощью компьютерных программ. Ее можно выполнить самостоятельно или обратиться в специализированную компанию.

Начальный этап

Составление плана происходит по чертежу помещения, сделанному от руки или скопированному из документов БТИ. Можно использовать предыдущий план, с пометками об изменениях. Если речь идет о больших помещениях со сложным планировочным решением, множеством кабинетов, отсеков, выходов, то лучше воспользоваться готовой строительной схемой, чем выполнять чертеж вручную.

На основании имеющейся схемы или эскиза начинают разрабатывать эвакуационный план. Надо понимать, что это документ, который должен соответствовать стандартам. При составлении руководствуются ГОСТом 12.2.143.2009 разделом 6.2, в котором подробно перечислены требования к оформлению планов эвакуации людей при пожаре или аварийной ситуации.

Если на предприятии работает 50 и больше человек, то в дополнение к плану составляется инструкция с разъяснениями, как правильно проводить эвакуацию. Действия сотрудников при пожаре или аварии отрабатывают 2 раза в год, а результаты заносят в соответствующий журнал.

Основные элементы плана

Вначале делают черновик, на котором исправляют несоответствия и ставят пометки. После корректировки руководителю или иному ответственному лицу предоставляют новый вариант плана. Если возражений нет, то окончательный вариант распечатывают в двух экземплярах.

План включает:

• название;
• указание этажа, если здание 2-х и более этажное;
• подпись руководителя, который утверждает план;
• схему помещения с указанием путей эвакуации;
• указание расположения средств пожаротушения, аптечек;
• расшифровку всех присутствующих знаков;
• краткую инструкцию о том, как себя вести в чрезвычайных ситуациях;
• номера телефонов экстренных служб.

Вместе с окнами, дверями и другими обязательными элементами на плане делают отметку, где он сам находится.

Разработка плана эвакуации проходит с учетом предварительного изучения всех выходов. Надо иметь в виду, что эвакуационным выходом не могут быть автоматические раздвижные, подъемные и вращающиеся двери. Это частая ошибка в торговых центрах и офисах.

Все изображенные детали должны быть функциональными. Нельзя допустить такого, что, например, на схеме представлен выход, который на самом деле давно замурован.

Размер локального плана одной комнаты не должен быть меньше формата А3, а этажного или секционного – не менее А2. При необходимости размеры можно увеличить, чтобы поместились все обозначения и надписи.

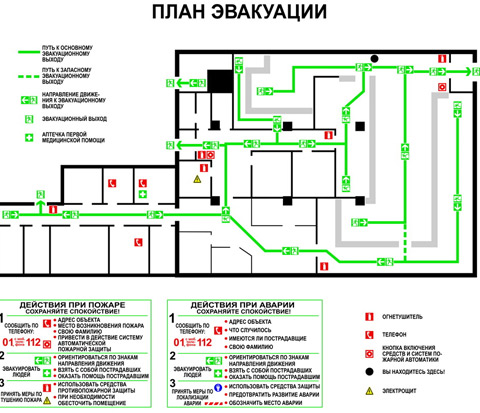

В графической части изображают схему помещения с основными, запасными и аварийными выходами. Зелеными сплошными стрелками показывают пути передвижения к основным выходам, а пунктирными – ко всем остальным. Текст удобно оформить в виде таблицы или компактного списка.

Текстовая и графическая часть

Составляя план эвакуации впервые самостоятельно, можно воспользоваться образцом уже готовых, подписанных и проверенных пожарным инспектором документов.

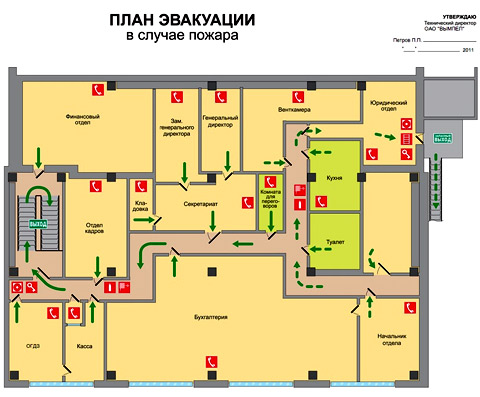

Текстовая часть во многом схожа у разных планов. Основное отличие проявляется в схеме здания. Важно указать расположение окон, дверей, огнетушителей, пожарных кранов, противопожарных щитов, электрических распределительных щитков.

На плане указывают расположение телефонов, по которым можно вызвать службу спасения.К счастью, в современных условиях можно воспользоваться и мобильными устройствами связи. На некоторых объектах предусмотрена система оповещения о пожаре. Точку ее включения изображают на плане.

Придумывать свои пиктограммы и значки нельзя. Необходимо воспользоваться уже существующими знаками, для которых разработаны правила и стандарты. В частности, существует стандарт ГОСТ Р 12.4.026-2001.

Планы делают в двух экземплярах. Один утвержденный экземпляр вывешивают на видное место на среднем уровне (1,2-1,8 м), а другой хранят у дежурного по объекту вместе со сводным планом.

Инструменты для изготовления

В небольшой организации начертить можно на листе ватмана, воспользовавшись карандашом, линейкой и цветными фломастерами или другим изобразительным инструментом. Но если речь идет о крупной компании или о большом строении, то лучше воспользоваться специальной программой. К тому же согласно последним рекомендациям, планы эвакуации должны быть изготовлены с использованием фотолюминесцентных материалов.

Фон плана должен быть белым, для остальных деталей применяют черный, красный, желтый и зеленый цвета. Зеленым традиционно изображаются указательные, направляющие знаки. Схему помещения и все надписи, за исключением специальных символов и знаков, выполняют черным цветом.

Каждый символ должен быть четким. Нельзя допустить наложения знаков, опечатки, путаницу в цветах, загромождение второстепенными деталями. Правильно разработанный план должен легко восприниматься и читаться.

Существует специальная программа « », которой можно воспользоваться для быстрого и правильного составления схемы.

Если же такой программы нет, то применяют любой графический редактор, с которым умеют работать.

Кто отвечает за разработку

Разработку плана эвакуации людей, экспонатов музеев, животных из приютов и цирков должен обеспечить руководитель организации. Это не значит, что он лично должен сделать план. Руководитель назначает ответственного или обращается в специализированную фирму.

Лицензии на производство эвакуационных планов служба МЧС не требует. Однако фотолюминесцентный материал, который использует компания, должен соответствовать стандартам, подтверждением чему являются два сертификата. Один отвечает за показатели цвета и свечения, а второй за пожарную безопасность.

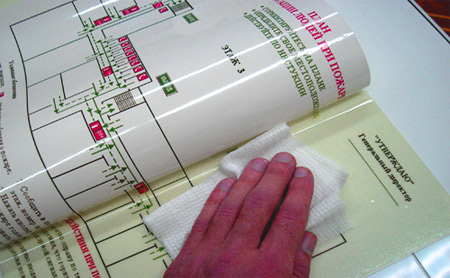

Планы печатают на специальном пластике, пленке или бумаге, светящейся в темноте. Возможно изготовление на обычном материале с покрытием фотолюминесцентной пленкой. Поскольку вверху должна стоять подпись руководителя, то покрытие пленкой происходит после окончательного утверждения и визирования. Ставить печать необязательно, достаточно лишь указать должность ответственного лица.

Утверждение

Когда разработан и распечатан, многих интересует вопрос, кто должен его утверждать? Надо ли для этого обращаться в службу пожарного надзора? Закон отвечает на этот вопрос отрицательно.

Утвердить план обязан руководитель организации или объекта, подлежащего пожарной охране. Достаточно поставить его подпись в верхней части листа с указанием имени и должности. Такое требование неслучайно, поскольку руководитель входит в число лиц, ответственных за пожарную безопасность.
