Схема эвакуации склада при пожаре нарисовать онлайн. Как план эвакуации при пожаре сделать самому? Что для этого необходимо? Специализированная программа «План эвакуации»

• Как должен выглядеть типовой план пожарной эвакуации?
• Как самостоятельно по всем правилам сделать план?
• Требования к составлению документа.
• Как чертить план своими руками?
• Какие программы можно использовать для рисования плана?

О наличии эвакуационного плана людей при пожаре должен позаботиться каждый предприниматель!

Его можно составить самостоятельно, можно использовать специальные программы. Есть возможность обратиться в специальные компании.

Даже если планируется обратиться к специалистам, самостоятельно придется все равно сделать и предоставить эскиз. В нем нужно наглядно отразить такие важные моменты, как:

• План здания.
• Средства и места связи.
• Количество огнетушителей и их расположение.

Самостоятельно или вместе со специалистами прописываются такие важные моменты, как номера городских аварийных служб и пути эвакуации, которым нужно следовать при возникновении пожара.

Вариантов составления плана быстрой эвакуации при пожаре существует несколько. Выбор зависит от нужного количества экземпляров на одно помещение:

• В небольшом помещении, где вполне хватит одной схемы, план можно начертить на листе бумаги обычным фломастерами красного/зеленого и черного цвета.
• На достаточно крупных предприятиях, где нужно несколько схем, может быть использован цветной принтер.

Во втором случае основной крупный вариант составляется от руки. Остальные выполняются на ПК и потом распечатываются со всеми цветными обозначениями.

Бумага для разработки плана должна быть высокого качества и достаточно плотной.

Составление плана осуществляется так:

1. Подготовка схемы начинается с нанесения на бумагу чертежа схемы помещения/этажа.
2. Далее нужно обратиться к ответственному человеку, чтобы узнать, как по тому или иному конкретному помещению пролегают пути эвакуации. Самостоятельно определить это невозможно.
3. Установленные пути безопасного выхода прописываются яркими линиями.
4. Обозначаются стрелки, показывающие, куда и как нужно двигаться при пожаре. Они также должны быть яркого цвета.
5. На плане аккуратно выделяется место нахождения гидрантов, специального инвентаря, умывальников, огнетушителей и щитков.
6. В нижней части схемы прописываются номера аварийных городских служб. Каждый номер пишется в двух вариантах — для стационарного телефона и для мобильного.
7. Проставляются необходимые подписи.

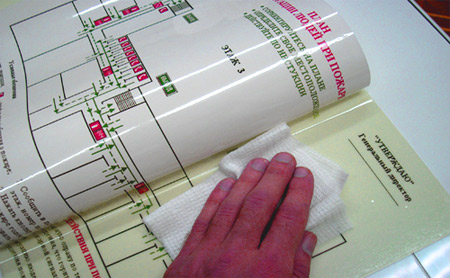

Готовые схемы размещаются на самых видных участках с большой проходимостью. Листы обязательно прикрываются оргстеклом.

Существует несколько правил составления плана и организации эвакуации. Нужно учитывать такие важные моменты, как:

1. Надежность потенциальных путей эвакуации.
2. Площадь здания и его основные параметры.
3. Поведенческие особенности людей.
4. Сила и скорость перемещения людей, что зависит от количества человек в здании и от их возраста.
5. Наличие активных и пассивных современных систем пожарной безопасности.

Среди дополнительных документов специалисты требуют наличие:

• Документ, где прописана подробная информация о правилах поведения при пожаре.
• Бумага с обозначенными путями и выходами, через которые есть возможность быстро покинуть здание.
• Инструкция, опираясь на которую, можно осуществлять контроль над последовательностью и общим порядком действий обычных и ответственных людей на объектах.

Данные документы позволяют значительно облегчить самостоятельное и максимально организованное движение людского потока на безопасную территорию.

Правильно составленный эвакуационный план должен находиться на видном, доступном для каждого человека месте.

Его должны видеть все без исключения люди, находящиеся в здании. Это правило и иные требования обязаны соответствовать ГОСТу Р 12.2.143-2002. Разработка плана и последующее размещение готового документа в здании регламентируется официальными правилами по обеспечению пожарной безопасности. Принимаются во внимание стандарты и нормативы иных специальных документов.

Требования к составлению плана

Согласно установленным правилам по обеспечению пожарной безопасности, схему по организации эвакуации требуется отрабатывать как минимум каждые 6 месяцев.

Прежде всего, план используется для проведения тренировок. Раз в полгода руководство должно проводить учения, обучая людей действовать по заранее разработанному пути.

Если предусмотрено нахождение людей в здании в ночное время, должно быть два варианта эвакуации – дневной и ночной.

Составление схемы и размещение ее на видном месте не является окончательным действием. Сотрудники пожарной безопасности время от времени проводят проверки.

Это необходимо по той причине, что в зданиях периодически проводятся перепланировки, а также принимаются новые законы. Сегодня к эвакуационным схемам предъявляются следующие требования:

1. Графическая часть схемы должна полностью отвечать всем поставленным нормам.
2. На чертеже должны отсутствовать элементы, отвлекающие от основной информации.
3. Главный путь эвакуации обозначается сплошными цветными стрелками цвета.
4. Обязательно помечаются запасные пути. Их отмечают пунктирными линиями.
5. Должна присутствовать информация относительно того, где размещаются телефоны, огнетушители, пожарные краны и места включения противопожарной автоматики. Эти вещи обозначаются специальными условными знаками.

В эвакуационных планах наряду с графикой присутствует текстовая информация. Прописывается имя исполнителя, его обязанности и то, как нужно действовать в сложной ситуации.

Это ответственный человек, который должен регулировать эвакуацию. К его основным обязанностям можно отнести:

1. Оповещение о возникшем пожаре.
2. Организация эвакуационного процесса.
3. Проверка, все ли ушли с территории опасности.
4. Проверка систем пожаротушения.
5. Тушение пожара с помощью подручных средств.
6. Эвакуация ценного имущества.

В нижней части схемы проставляются подписи лиц, составивших план. Также должны присутствовать подписи людей, что ознакомились с эвакуационным планом.

К эвакуационной схеме наряду с иными документами прилагается журнал отработки схемы спасения. План выхода из помещения нужно время от времени отрабатывать и вносить даты осуществления подобных операций.

Использование специальных программ

При наличии определенных навыков в процессе составления плана можно использовать специальные программы:

• Splan.
• AutoCAD.
• Photoshop.
• Специальная программа План эвакуации.

Это разные по сложности освоения и изучения программы. Есть такие варианты, которые можно освоить за один вечер, есть требующие обучения. Каждый пользователь может подобрать для себя оптимальный вариант.

После составления плана полученные навыки можно будет использовать при выполнении иных задач:

1. Составление графического перечня зданий.
2. Составление структурных схем.
3. Выполнение чертежей.
4. Рисование картинок.

Многие из современных программ настолько простые, что их можно охарактеризовать как линейка с карандашом в современной обработке.

Подводя итоги

1. О наличии плана эвакуации людей при пожаре должен позаботиться каждый предприниматель!
2. План эвакуации — это не только схема здания. Сюда включены иные важные бумаги.
3. Правильно составленный эвакуационный план должен находиться на видном месте.
4. К плану эвакуации наряду с иными документами прилагается журнал отработки схемы спасения.
5. Операцию по эвакуации нужно время от времени отрабатывать и вносить даты проведения в журнал.

Это графический документ с обозначением безопасных проходов и выходов людей при пожаре. Такой документ должен быть в каждом здании, где одновременно пребывает 10 человек и более. Об этом говорится в 84-й статье закона "О пожарной безопасности" №69. Нормативные акты в области противопожарной безопасности не устанавливают конкретных требований, кто и каким образом должен данный план выполнять. Следовательно, можно

Обязательно ли делать план фотолюминесцентным?

Изменения, внесенные в ГОСТ Р 12.4.026-2001, гласят, что план эвакуации должен иметь внешнюю или внутреннюю аварийную подсветку либо, при невозможности выполнения данного пункта, следует применить фотолюминесцентный материал. Если в процессе эвакуации есть возможность подключения то план эвакуации можно напечатать на обычной бумаге формата А3 или А2.

Отсутствие же аварийной подсветки путей эвакуации затрудняет движение персонала, т. к. при этом не видны знаки, указывающие на направление движения к эвакуационным выходам. Выполняя план эвакуации при пожаре своими руками, можно наносить его как на фотолюминесцентную пленку, так и на бумажный носитель.

Почему план лучше сделать самому?

Все компании, оказывающие подобную услугу, разделяются условно на два типа. Первый тип специализируется на всем, что касается противопожарной защиты, знает обо всех требованиях. Применяя в работе расширения Adobe или допускают большую ошибку - при распечатке графические элементы не соответствуют вышеуказанному ГОСТу, а значит, и весь документ становится неверным. При проверке у инспектора Госпожнадзора могут возникнуть вопросы по поводу такого документа. Поэтому лучше

Второй тип имеет хорошее оборудование для печати, но не имеет достаточно навыков для выполнения данного задания. Отсюда излишняя нагруженность плана знаками, появление новых и непонятных обозначений. Одна из популярных ошибок - это введение на плане разноцветного знака "Вы находитесь здесь". Действительно, ни один документ не дает точных указаний, как этот знак должен выглядеть, но тем не менее он должен соответствовать общим требованиям: по высоте 8-15 мм, по цветности - черный. Максимум, что можно менять - это форму знака. По многочисленным исследованиям, самой удобной фигурой является круг. Однако дизайнеры в фирмах второго типа упускают все эти нюансы, стараясь создать красивый и красочный макет помещения, не задумываясь о его предназначении.

Программа для разработки плана эвакуации

Как самому сделать план эвакуации при пожаре и не ошибиться?

Для начала рекомендуется приобрести специализированную программу "План эвакуации", в которую уже внесены все необходимы требования нормативной базы в области противопожарной безопасности. Данная программа является отдельным самостоятельным приложением и не требует установки дополнительных расширений и плагинов.

Первое, что необходимо сделать - это воссоздать планировку помещения в окне программы. Для этого разработчики выделили отдельную панель "Шаблоны построений", где есть уже готовые объекты: двери, окна и стены. При работе с ними можно заметить, что стены способны самостоятельно соединяться друг с другом в стыках, а окна и двери принимают толщину стен. При перепланировке перемещаемые окна и двери не "ломают" конструкцию, что позволяет сэкономить время на перестройке всего макета.

Можно выбрать абсолютно любой масштаб для построений. Знаки находятся в той же панели "Шаблоны построений".

В программе имеются уже готовые элементы, например Дополнительно есть возможность создать еще 2 информационных шаблона.

Для работы не требуется определенных навыков и знаний. В базу данных программы встроены готовые планы различных помещений, которые можно дополнить знаками или перестроить. Данное приложение позволяет не только вручную формировать планировку помещений, но и загружать сканированные растровые изображения, поверх которых можно расставлять знаки и указывать пути эвакуации.

Как сохранить и распечатать план?

После того, как удалось план эвакуации при пожаре создать самому, его необходимо сохранить и распечатать. Сохранять лучше в что даст возможность при необходимости произвести редактирование уже готового макета. Помимо данного формата, программа позволяет сохранить схему в формате изображений JPG, BMP.

Есть есть плоттер, то документ можно сразу же направлять на печать. В противном случае рекомендуется запустить печать в формате мозаики на нескольких страницах, которые можно будет склеить между собой.

Самая распространенная ошибка

План эвакуации при пожаре сделать самому будет проще, если знать, на каких аспектах его разработки необходимо заострить внимание.

Самая распространенная ошибка - это излишнее применение знака "Направление движения при эвакуации". В ГОСТе 12.2.143-2009 указано, что на схеме обязательно должны быть знаки, указывающие на расположение огнетушителей, пожарных краной, телефонов и аптечек, а пути эвакуации обозначаются зеленой сплошной или прерывистой линией. При этом в п.6.2.5 этого же документа сказано, что направление движения следует указать обычной стрелкой. Следовательно, применять знак здесь не требуется.

Зная эту информацию, можно без помощи специализированных организаций.

Наверное, каждый предприниматель сталкивался с необходимостью сделать план эвакуации здания при пожаре. Он утверждается начальником пожарной части города.

Конечно, можно заказать изготовление такого плана специализированной фирме. Но вам всё равно придётся рисовать эскиз, план здания, места размещения телефонов и огнетушителей. А если пионеры напишут на нём три весёлых буквы, придётся повторно обращаться в эту фирму.

Эта задача вполне решается собственными силами. Достаточно один раз составить подробный план эвакуации своими руками. Затем в любое время можно будет сделать его копию или доработать немного в будущем.

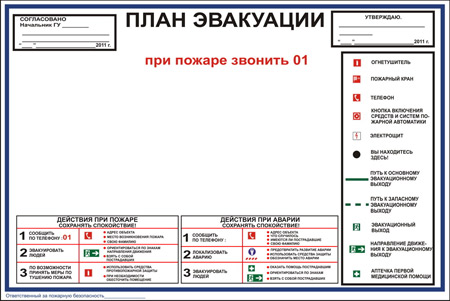

Типовой план эвакуации людей при пожаре

План-схема эвакуации при пожаре обязательно должен присутствовать в любом общественном здании, независимо от того, каким профилем оно обладает. На плане указаны телефонные номера аварийных служб, а также пути, по которым можно покинуть помещение в случае возникновения пожара.

При составлении следует учитывать надежность используемых путей эвакуации, объемно-планировочные параметры здания, а также особенности поведения людей в момент пожароопасности. Обязательно принимайте во внимание то, с какой силой и скоростью будут двигаться людские потоки. Также необходимо помнить о наличии пассивных и активных и режиме эксплуатации здании, актуальном на данный момент. Организацию пожарной безопасности всегда следует начинать с изготовления как можно более подробного и чёткого плана.

В план эвакуации включен документ, в котором содержится подробная информация и правилах поведения в случае возникновения пожара, а также указаны все возможные выходы и пути, позволяющие покинуть здание. Помимо этого, в нём должна присутствовать инструкция, благодаря которой можно контролировать последовательность и порядок действий людей на объекте. Этот схематический план позволяет существенно облегчить организованное и самостоятельное движение рабочего персонала в безопасную зону. План-схема эвакуации в общественных местах должна быть вывешена на видных местах таким образом, чтобы её видели все люди.

Разработка плана эвакуации осуществляется в соответствии с нормами ГОСТ Р 12.2.143-2002. Необходимость изготовления планов эвакуации и их дальнейшего размещения в зданиях и учреждениях различного назначения регламентируется перечнем правил и стандартов пожарной безопасности, а также ряда других нормативных документов.

Требования при составлении плана эвакуации

В соответствии с правилами пожарной безопасности, которые действуют на территории нашей страны, план-схему эвакуации следует использовать каждые полгода, как наглядный инструмент во время практических тренировок обслуживающего персонала. На объектах, где подразумевается ночная смена работы, план эвакуации должен включать варианты действий, как в дневное, так и в ночное время суток.

Читайте также

Планировка деревянного дома

Сотрудники Госпожнадзора тщательно проверяют план эвакуации в здании. Поэтому следите за тем, чтобы он был составлен правильно. Требования, которые предъявляются к оформлению план-схемы, включают в себя следующие пункты:

Внизу таблицы должны быть подписи всех людей, которых занимались составлением плана, а также людей, которые с ним ознакомились. Помимо текстовой и графической составляющих, план эвакуации людей при пожаре включает в себя журнал отработки плана эвакуации. В процессе отработки плана необходимо проводить хронометраж с последующим занесением в журнал даты его проведения и имени ответственного лица.

Как начертить своими руками план эвакуации

Способы изготовления планов эвакуации людей при пожаре зависят от необходимого количества готовых экземпляров чертежа. К примеру, в небольших организациях, где достаточно одного экземпляра, можно ограничиться простым листком бумаги и фломастерами чёрного и красного цветов. В больших учреждениях, где требуется сразу несколько копий документа, можно прибегнуть к помощи принтера и компьютера (принтер обязательно должен быть цветным, так как определенные части плана должны быть обозначены красным цветом).

Если вам необходимо изготовить один крупный экземпляр плана эвакуации для коридора и несколько небольших для кабинета, то первый можно изготовить от руки, а остальные – на компьютере. На этом видео можете посмотреть, как сделать большой фотолюминесцентный план эвакуации на цветном принтере.

При разработке плана следует пользоваться только плотной и качественной бумагой, независимо от того, какой способ изготовления выбран. Для многоэтажных зданий следует подготовить несколько чертежей, по одному на каждый этаж.

Подготовка чертежа начинается с того, что на бумагу переносят схему этажа. Вам необходимо узнать, в каком из подразделений он хранится, после чего попросить предоставить вам его копию. Обратитесь к человеку, который ответственен за пожарную безопасность, и узнайте то, как они должны выглядеть. Самостоятельно определять эти пути нельзя, так как вы не можете в точности знать, какие них можно использовать, а какие – нет.

Пути эвакуации наносятся на план яркими, красными линиями. Обязательные стрелки, которые указывают, как и куда следует перемещаться при возникновении пожара, так же помечают красным цветом.

После этого на плане следует аккуратно выделить месторасположение пожарных гидрантов (огнетушителей, электрощитов, умывальников, стационарных телефонов, противопожарного инвентаря). Внизу плана эвакуации указываются телефонные номера аварийных служб (для стационарных и мобильных телефонов). В завершении на плане необходимо подставить все необходимые подписи и разместить листы на видных местах, тщательно прикрыв их оргстеклом.

Если вы предприниматель, то немаловажное значение имеет забота о безопасной жизнедеятельности сотрудников предприятия. План эвакуации при пожаре можно создать своими руками. Самый простой вариант делают в программе Word. Для этого используется вставка. не представляет труда для того, кто является опытным пользователем ПК. Эффективные инструменты позволяют не тратить много времени на работу.

Процесс изготовления плана эвакуации в специальной программе

Линии и стрелки можно сделать нужным цветом. Чтобы сделать выходы, на сплошные линии сверху накладывают белые прямоугольники. В программе Word есть специальные настройки, где можно менять толщину и направление стрелок. Лестницы представляют собой прямоугольники с линиями. «Надпись» позволяет добавлять необходимый текст. Размер шрифта легко поменять, а по завершении работы рамки убираются.

Сделать план эвакуации необходимо согласно ГОСТу.
В документе представлены две части:

• графика (схематическое изображение);
• разъяснительная (текст).

В первую часть включаются поэтажные решения, предусмотренные . Необходимо принимать в расчет размеры помещений с типом коммуникаций. Важно предусмотреть, как поведут себя люди перед лицом опасности.

Нужно правильно просчитать, чтобы всевозможные пути эвакуации свободно пропускали поток людей. В тексте, прилагающемся к схеме, необходимо не только расшифровать знаки на схеме, но и подробно описать действия, которые необходимо предпринять, если случилось возгорание. При ЧС важно предотвратить панику. Точные указания позволят людям быстро сориентироваться.

Пошаговая инструкция

1. Чертеж вы делаете на основании планировки сооружения. Когда площадь одного этажа свыше 1 тыс. кв. м, применяют секционную схему разбивки, у каждого этажа она должна быть отдельной. Хорошо, если имеется в электронном виде поэтажный план. Когда есть только бумажный вариант, тогда работа усложняется. План сначала сканируют с помощью специального оборудования. Получившееся изображение служит в качестве подосновы, позволяющей правильно оформить схему эвакуации.
   Необходимо доподлинно выполнить графическое изображение, это невозможно без плана по этажам. Нельзя делать чертежи просто «на глазок».
2. Чтобы иметь четкое представление, как , осмотрите каждое помещение. При этом следует отметить на бумажной схеме места, где будут располагаться телефоны, инвентарь, позволяющий эффективно тушить пожар, пожарные краны, при пожаре срабатывающая в автоматическом режиме, выходы. Если вы подготовили уже электронную версию документа, тогда можете работать прямо с ней. Необходимо указать точное количество людей в каждом помещении, которые находятся там постоянно. Следует также принимать во внимание, сколько в комнате посетителей может быть одновременно. Важно предотвратить возникновение столпотворения у выхода. В случае большого скопления людей должны быть предусмотрены резервные пути.

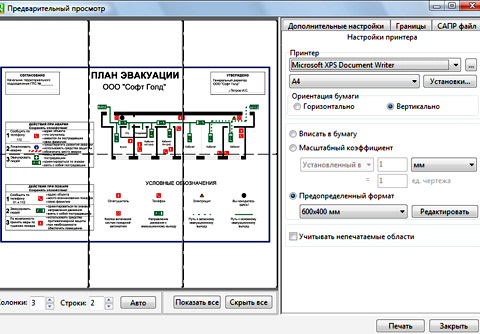

   Процесс подготовки плана эвакуации к печати

3. Совершите обход всех выходов. Любой из них должен быть надежным и иметь соответствующие размеры, чтобы люди могли беспрепятственно покинуть здание. Нужно думать не просто о том, нарисую ли я правильно план. В первую очередь, следует думать о безопасности и возможности избежать жертв при аварии. Рядом с выходами должны располагаться средства для антизадымления и .
4. Чертеж можно выполнить самостоятельно в компьютерной программе, где есть графический редактор. Подойдет любая, которую вы знаете. Необходимо принимать в расчет размеры документа при распечатке на бумаге. Посмотрите образец и сделайте свой вариант. Секционный при пожаре имеет размеры 600х400 мм. В этом случае он хорошо читается: все условные обозначения отчетливо видны. Размеры локального плана 400х300 мм.

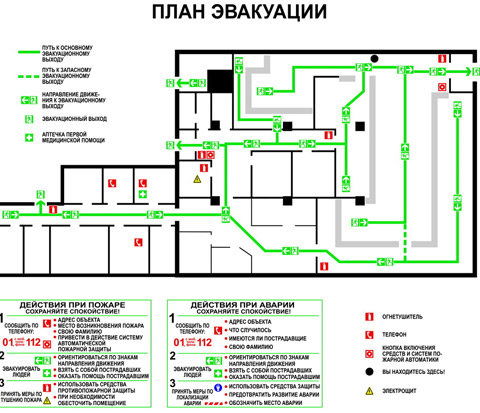

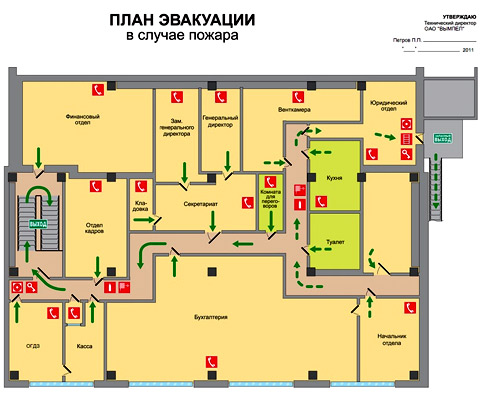

   Схема и чертеж плана эвакуации при пожаре

5. Структура плана составляется с учетом количества людей, спускающихся сверху. С помощью сплошных стрелок зеленого цвета . Зеленые стрелки в виде пунктирных линий указывают на запасные пути для эвакуации людей.
6. Грамотно составить схему означает нанести места, где находятся телефоны, инвентарь, применяемый при тушении возгораний, пожарные краны, системы противопожарной автоматики. Нарисовать план эвакуации требуется правильно, чтобы точно указать выходы из здания. Лишние знаки на схеме могут отвлечь человека от важной информации, поэтому не следует использовать декоративные элементы или лишние детали. Условным обозначениям необходимо дать пояснения.

План в электронном виде обязательно необходимо распечатать. Его изготавливают с помощью метода полноцветной печати и ламинирования.


При разработке планов эвакуации возможно применение альтернативных способов. Схемы распечатывают . Изделия делают в соответствии с ГОСТом: показатели свечения и пожарная безопасность отвечают требованиям. Изготовление схемы на высококачественном пластике с последующим покрытием пленкой. В каталоге можно найти любой интересующий образец плана:

• общего;
• секционного;
• этажного;
• локального.
