Занятие 5
потребителей.
Электробезопасность это система организационных и технических меро-
приятий по защите человека от действия электрического тока, электрической
дуги, статического электричества, электромагнитного поля.
Термины, применяемые в Правилах технической эксплуа-
тации электроустановок потребителей (ПТЭЭП):
Потребители-организации, независимо от форм собственности и органи-
зационно-правовых форм собственности, индивидульные предприниматели.
Электроустановка-совокупность машин, аппаратов, линий и вспомога-
тельного оборудования (вместе с сооружениями и помещениями, в которых
они установлены), предназначенных для производства, преобразования,
трансформации, передачи, распределения электрической энергии и преоб-
разования ее в другой вид энергии.
Электроустановка действующая-электроустановка или ее часть, кото-
рая находится под напряжением, либо на которую напряжение может быть
подано включением коммутационных аппаратов.
Электропроводка-совокупность проводов и кабелей с относящимися к ним креплениями, установочными и защитными деталями, проложенных
по поверхности или внутри конструктивных строительных элементов зда-
ний или сооружений.
Распределительные устройства (РУ)-выполняемые в виде щитов рас-пределительных, управления, релейных пунктов, шкафов, шинных выводов, сборок, устанавливаемые в электропомещениях, в производственных поме-
щениях и на открытом воздухе.
Воздушная линия электропередачи (ВЛ)- устройство для передачи
и распределения электроэнергии по изолированным или неизолированным
проводам, расположенным на открытом воздухе и прикрепленным линей-
ной арматурой к опорам, изоляторам или кронштейнам, к стенам зданий и
инженерным сооружениям.
Кабельная линия электропередачи (КЛ)-линия для передачи электро-
энергии или отдельных импульсов ее, состоящая из одного или нескольких
параллельных кабелей с соединительными, стопорными и концевыми муфтами и крепежными деталями.
Трансформаторная подстанция (ТП)-электрическая подстанция, пред-назначенная для преобразования электрической энергии одного напряже-
ния в электрическую энергию другого напряжения с помощью трансформа-
Вводное устройство (ВУ)-совокупность конструкций, аппаратов и при-
боров, устанавливаемых на вводе питающей линии в здание или в его обо-
собленную часть.
Вводно-распределительное устройство (ВРУ)-включающее в себя также аппараты и приборы отходящих линий.
Главный распределительный щит (ГРЩ)-распределительный щит,
через который производится снабжение всего здания или его обособленной
части. Роль ГРЩ может выполнять ВРУ или щит низкого напряжения
подстанции.
Назначение ответственного за электрохозяйство:
Для непосредственного выполнения обязанностей по организации обя-
занностей по организации эксплуатации электроустановок руководитель
Потребителя соответствующим документом назначает ответственного за
электрохозяйство организации. Ответственный за электрохозяйство назна-
чается из числа руководителей и специалистов Потребителя (п.п. 1.2.3, 1.2.4. ПТЭЭП).
Назначение ответственного за электрохозяйство производится после про-
верки знаний и присвоения соответствующей группы по электробезопаснос-
ти. IY группа--в электроустановках напряжением до 1000 В. (п. 1.2.7. ПТЭЭП).
Техническая документация:
У каждого потребителя должна быть техническая документация:
акты приемки скрытых работ, испытаний и наладки электрооборудования,
приемки электроустановок в эксплуатацию,
акты разграничения сетей по имущественной (балансовой) принадлежнос-ти и эксплуатационной ответственности между энергоснабжающей организа-цией и Потребителем,
общие схемы электроснабжения, составленные по Потребителю в целом и
по отдельным участкам, подразделениям (п.п. 1.8.1, 1.8.2. ПТЭЭП).
Ответственный за электрохозяйство обязан обеспечить проверку соответствия схем электроснабжения фактическим эксплуатационным с отметкой на них о проверке-но не реже 1 раза в 2 года. (п. 1.2.6. ПТЭЭП).
Акт (протокол), в соответствии с нормами испытания электрооборудования,
проверки состояния стационарного оборудования и электропроводки аварий-ного и рабочего освещения, испытания и измерения сопротивления изоляции
проводов, кабелей и заземляющих устройств. Проверка должна проводиться
при вводе сети в эксплуатацию, а в дальнейшем по графику, утвержденному
ответственным за электрохозяйство Потребителя, но не реже одного раза в
три года. (п. 2.12.17. ПТЭЭП).
Требования к персоналу (личному составу) и его подготовка:
Неэлектротехническому персоналу (личному составу), выполняющему работы, при которых может возникнуть опасность поражения электрическим током, присваивается I группа по электробезопасности с оформлением в журнале установленной формы. (Форма журнала в Приложении № 6 ПОТ Р М -016-2001).Присвоение производится путем проведения инструктажа (по инструкции) с проверкой знаний в форме устного опроса и навыков по оказанию первой помощи при поражении электрическим током.
Присвоение проводит работник данного потребителя с группой по электро-
безопасности не ниже III. Присвоение проводится не реже 1 раза в год. (п.1.4.4.
ПТЭЭП и п. 328. приказа МЧС России от 31.12.2002 г. № 630).
Командиры отделений и технический состав, обслуживающий электроус-
тановки, должны пройти подготовку в объеме второй квалификационной
группы по мерам безопасности при эксплуатации электроустановок не
менее 24 часов. (п. 328. приказа МЧС России от 31.12.2002 г. № 630).
Личный состав, допущенный к работе с переносным электроинстру-
ментом, должен иметь II группу по электробезопасности и выше (п. 1.4.3.
ПТЭЭП и п. 10.2. Межотраслевых правил по охране труда (правила безопас-ности) при эксплуатации электроустановок ПОТ Р М-016-2001 РД 153-34.0-03.150-00).
Эксплуатация (присоединение, поддержание исправного состояния, периодическая проверка в полном объеме) переносного электроинструмента должна осуществляться в соответствии с требованиями (Глава 3.5 ПТЭЭП, п. 327. приказа МЧС России от 31.12.2002 г. № 630, п.п. 10.5-10.7, 10.9. межот-раслевых правил по охране труда (правила безопасности) при эксплуатации электроустановок ПОТ Р М-016-2001 РД 153-34.0-03.150-00).
Личный состав, допущенный к работе с пуско-зарядными устройствами
для аккумуляторов автомобилей, должен иметь II группу по электробезопас-
ности (п. 1.4.3. ПТЭЭП).
К выполнению электросварочных работ допускаются работники (личный
состав), прошедшие обучение, инструктаж и проверку знаний требований
безопасности, имеющие группу по электробезопасности не ниже II и соот-
ветствующее удостоверение (п. 3.1.15. ПТЭЭП).
Присоединение и отсоединение от сети электросварочных установок, должен осуществлять электротехнический персонал с группой по электробезо-пасности не ниже III. (п. 3.1.17. ПТЭЭП).
Диспетчеры (радиотелефонисты) на пунктах связи должны иметь квали-
фикацию не ниже II группы по электробезопасности. (п.п. 29, приказа МЧС России от 31.12.2002 г. № 630).
К управлению пожарными автомобилями и работе со спецагрегатами до-
пускаются водители, прошедшие специальную подготовку обучение безо-
пасным методам работы на электроустановках, имеющие группу допуска по
электробезопасности не ниже III и получившие свидетельство установленно-
го образца, выданное квалификационной комиссией территориального орга-
на ГПС. К работе на пожарных автомобилях с электроэнергетическими агре-
гатами допускаются лица, прошедшие обучение безопасным методам работы
на электроустановках, имеющие группу допуска по электробезопасности не
ниже III. (п. 256. приказа МЧС России от 31.12.2002 г. № 630).

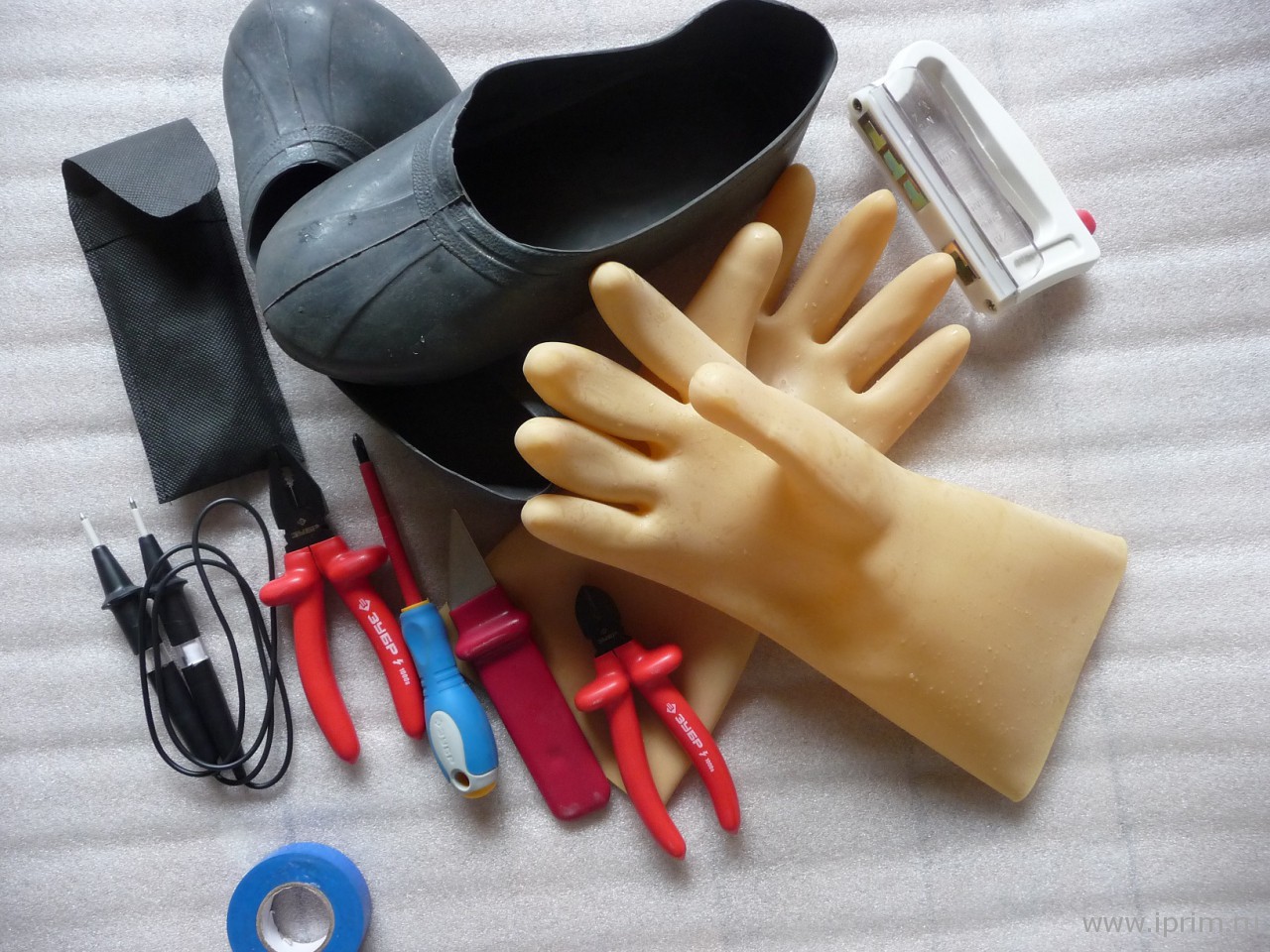

Средства защиты от поражения электрическим током до 1000 В. Основные и дополнительные (электрозащитные средства).
Нормы и сроки эксплуатационных испытаний средств защиты.
(Инструкция по применению и испытанию средств
защиты используемых в электроустановках)
Основные (для касания токоведущих частей) испытываются: 1. изолирующие штанги (оказание первой помощи) 1 раз в 24 мес.
2. изолирующие клещи (для замены плавких вставок) 1 раз в 24 мес.
3. электроизмерительные клещи 1 раз в 24 мес.
4. указатели напряжения 1 раз в 12 мес.
5. диэлектрические перчатки 1раз в 6 мес.
6. инструмент ручной изолирующий, в том числе
ножницы для резки электрических проводов
с изолирующими ручками 1 раз в 12 мес.
Дополнительные (нельзя касаться токоведущих частей) испытываются:
1. боты диэлектрические (применяют в закрытых электро- 1 раз в 36 мес.
установках). В открытых электроустановках применяются
только в сухую погоду. В изморось и при осадках пользоваться
ими не допускается.
2. галоши диэлектрические (применяют аналогично ботам) 1 раз в 12 мес.
3. ковры диэлектрические резиновые (применяют в закрытых
электроустановках, кроме сырых помещений, а также в от-
крытых электроустановках в сухую погоду). не испытывают.
4. Подставки изолирующие (применяют в сырых и подверженных
загрязнению помещениях). не испытывают.
5. Лестницы приставные и стремянки из стеклопластика 1 раз в 6 мес.
Испытания электрозащитных средств проводятся специальными лабора-
ториями, имеющими на это разрешение органов Госэнергонадзора. Резуль-
таты испытания оформляются актом, который хранится у Потребителя (или
в подразделениях ГПС) до проведения следующего испытания. На перчатках
и ботах ставится штамп с датой следующего испытания.
Отбраковка резиновых ковров производится при внешних осмотрах не
реже 1 раза в год. Минимальный размер ковров не менее 500х500х6 (мм).
Минимальная длина перчаток 350 (мм). Минимальная длина изолирующих
ручек инструмента до ограничительного упора 100 (мм). Изоляция стержней
отверток должна оканчиваться на расстоянии не более 10 (мм) от конца жа-
ла отвертки.
Инструмент с многослойной изоляцией в процессе эксплуатации осмат-
ривают не реже 1 раза в 6 месяцев. Если покрытие состоит из двух слоев, то при появлении другого цвета из-под верхнего слоя инструмент изымают из
эксплуатации. Если покрытие состоит из трех слоев, то при повреждении верхнего слоя инструмент может быть оставлен в эксплуатации. При появ-
лении нижнего слоя инструмент подлежит изъятию.
Требования по электробезопасности к пожарным автомобилям:
Пожарные автомобили должны быть оборудованы переносными зазем-
лителями из гибких медных жил произвольной длины, у которых основная система защиты-защитное заземление (п. 337. приказа МЧС России от 31.12.2002 г. № 630 и п. 2.17.4. инструкции по применению и испытанию средств защиты, используемых в электроустановках).
Пожарные автомобили должны быть укомплектованы диэлектрическим
комплектом прошедшим своевременные испытания (перчатки резиновые
диэлектрические, боты резиновые диэлектрические, ножницы для резки электропроводов с изолированными ручками, ковер резиновый).
(п. 337. приказа МЧС России от 31.12.2002 г. № 630).
Требования к распределительным устройствам (РУ):
Токоведущие части пускорегулирующих аппаратов и аппаратов защиты
должны быть ограждены от случайных прикосновений. В специальных
электропомещениях (электромашинных, щитовых, станциях управления и т.п.)
допускается открытая установка аппаратов без защитных кожухов.
Все РУ (щиты, сборки, и т.д.) установленные вне электропомещений,
должны иметь запирающие устройства, препятствующие доступу в них
работников неэлектротехнического персонала (п. 2.2.4. ПТЭЭП).
Электрооборудование РУ всех видов и напряжений должно удовлет-
ворять условиям работы как при нормальных режимах, так и при корот-
ких замыканиях, перенапряжениях и перегрузках (п. 2.2.5. ПТЭЭП).
Применение плавких некалиброванных вставок не допускается (п.2.2.16. ПТЭЭП).
На лицевой и оборотной сторонах панелей щитов должны быть выполне-
ны надписи, указывающие назначение присоединений и их диспетчерское
наименование. На дверях РУ должны быть предупреждающие плакаты и знаки установленного образца. На предохранительных щитках и (или) у предохрани-елей присоединений должны быть надписи, указывающие номинальный ток
плавкой вставки (п. 2.2.20. ПТЭЭП).
В РУ должны находиться электрозащитные средства и средства индивидуальной защиты, защитные противопожарные и вспомогательные
средства (песок, огнетушители) и средства для оказания первой помощи
пострадавшим от несчастных случаев (п. 2.2.21. ПТЭЭП).
Электрическое освещение (общие требования).
(Глава 6.1. Правил устройства электроустановок ПУЭ)
(Глава 2.12. Правил технической эксплуатации электро-
установок потребителей ПТЭЭП).
Для питания осветительных приборов общего внутреннего и наружного
освещения, как правило, должно применяться напряжение не выше 220 В
переменного или постоянного тока. В помещениях без повышенной опас-
ности напряжение 220 В может применяться для всех стационарно установ-
ленных осветительных приборов вне зависимости от высоты установки. (п.
6.1.13. ПУЭ).
Питание светильников аварийного и рабочего освещения должно осу-
ществляться от независимых источников. При отключении рабочего осве-
щения переключение на аварийное должно происходить автоматически
или вручную. Подключение к сети аварийного освещения других видов наг-
рузок не относящихся к этому освещению не допускается (п. 2.12.4. ПТЭЭП).
На лицевой стороне щитов и сборок сети освещения должны быть надпи-
си (маркировка) с указанием (щита или сборки), номера соответствующего
диспетчерскому наименованию. С внутренней стороны (например, на дверцах)
должны быть однолинейная схема, надписи с указанием значения тока плав-
кой вставки на предохранителях или номинального тока автоматических
выключателей и наименование электроприемников соответственно через
них получающих питание (п. 2.12.5. ПТЭЭП).
Проверка состояния стационарного оборудования и электропроводки
аварийного и рабочего освещения, испытание и измерение сопротивления
изоляции проводов, кабелей и заземляющих устройств должны проводиться
при вводе сети электрического освещения в эксплуатацию, а в дальнейшем
по графику, утвержденному ответственным за электрохозяйство Потреби-
теля, но не реже одного раза в три года. Результаты замеров оформляются
актом (протоколом) в соответствии с нормами испытания электрооборудо-
вания (п. 2.12.17. ПТЭЭП Приложение 3).
Помещения в отношении опасности поражения людей электрическим током (Глава 1.1. Правил устройства электроустановок ПУЭ).
1) Помещения без повышенной опасности-в которых отсутствуют усло-
вия, создающие повышенную или особую опасность (п. 1.1.13. ПУЭ).
2) Помещения с повышенной опасностью-характеризующиеся наличием
одного из следующих условий, создающих повышенную опасность:
сырость или токопроводящая пыль (п. 1.1.13. ПУЭ).
токопроводящие полы: металлические, земляные, железобетонные,
кирпичные и т.п., (п. 1.1.13. ПУЭ).
высокая температура (п.1.1.13. ПУЭ).
возможность одновременного прикосновения человека к металлоконст-
рукциям зданий, имеющим соединение с землей, технологическим
аппаратам, механизмам и т.п., с одной стороны и к металлическим кор-
пусам электрооборудования (открытым проводящим частям), с другой
(п. 1.1.13. ПУЭ).
3) Особо опасные помещения, характеризующиеся наличием одного из
следующих условий, создающих особую опасность:
особая сырость (п. 1.1.13. ПУЭ).
химически активная среда или органическая среда (п.1.1.13. ПУЭ).
Одновременно два или более условий повышенной опасности (п.1.1.13.
4).Территория открытых электроустановок в отношении опасности пора-
жения электрическим током приравнивается к помещениям к особо
опасным помещениям (п. 1.1.13. ПУЭ).
Требования электробезопасности к помещениям
с повышенной опасностью:
Для питания переносных (ручных) светильников в помещениях с повы-
шенной опасностью и в особо опасных помещениях должно применяться
напряжение не выше 50 В, а при работах в особо неблагоприятных услови-
ях и в наружных установках-не выше 12 В (колодцах, барабанов котлов, ме-
таллических резервуарах). Вилки приборов на напряжение 12-50 В не должны входить в розетки с более высоким номинальным напряжением. В помеще-ниях, в которых используется напряжение двух или более номиналов, на всех штепсельных розетках должны быть надписи с указанием номинального напряжения (п. 2.12.6. ПТЭЭП).
Для питания светильников местного стационарного освещения с лампами
накаливания в помещениях с повышенной опасностью и особо опасных
должно применяться напряжение не выше 50 В. Для светильников, применя-емых в вышеуказанных помещениях, допускается напряжение до 220 В,
в этом случае должно быть предусмотрено или защитное отключение линии
при токе утечки до 30 мА, или питание каждого светильника через разделяю-щий трансформатор (п. 6.1.16. ПУЭ).
Обязательной является установка устройства защитного отключения (УЗО)
с номинальным током срабатывания не более 30 мА для групповых линий
питающих розеточные сети, находящиеся вне помещений и в помещениях особо опасных и с повышенной опасностью (п.7.1.82. ПУЭ и ГОСТ Р
Освещение осмотровых канав светильниками напряжением 127-220 В
допускается при соблюдении следующих условий:
вся электропроводка должна быть внутренней (скрытой), имеющей надежную электро и гидроизоляцию,
осветительная аппаратура и выключатели должны иметь электро и
гидроизоляцию,
светильники следует закрывать стеклом или ограждать защитной
решеткой,
металлические корпуса светильников должны заземляться
(п. 3.7.2.10. межотраслевых правил по охране труда на автомобильном
транспорте ПОТ Р М-027-2003).
В помещениях сырых, особо сырых, жарких и с химически активной средой применение люминисцентных ламп для местного освещения допускается только в арматуре специальной конструкции (п. 6.1.16. ПУЭ).
Заземляющие устройства (Глава 2.7. ПТЭЭП):
Заземляющие устройства должны соответствовать требованиям государст-венных стандартов правил устройства электроустановок, строительных
норм и правил других нормативно-технических документов, обеспечивать
условия безопасности людей, эксплуатационные режимы работы и защиту
электроустановок (п. 2.7.2. ПТЭЭП).
Допуск в эксплуатацию заземляющих устройств осуществляется в соответ-
ствии с установленными требованиями. При сдаче в эксплуатацию заземля-
ющего устройства монтажной организацией должна быть представлена до-
кументация в соответствии с установленными требованиями и правилами (п.
2.7.3. ПТЭЭП).
должна быть присоединена к сети заземления или зануления с помощью
отдельного проводника. Последовательное соединение заземляющими (за-
нуляющими) проводниками нескольких элементов электроустановки не
допускается. Сечение заземляющих и нулевых защитных проводников
должно соответствовать ПУЭ (п. 2.7.6. ПТЭЭП).
Открыто проложенные заземляющие проводники должны быть предохра-нены от коррозии и окрашены в черный цвет (п.2.7.7. ПТЭЭП).
Визуальные осмотры видимой части заземляющего устройства должны производиться по графику, но не реже 1 раза в 6 месяцев ответственным за
электрохозяйство Потребителя (п. 2.7.9. ПТЭЭП).
Для определения технического состояния заземляющего устройства в соответствии с нормами испытаний электрооборудования (Приложение 3)
должны производиться:
измерение сопротивления заземляющего устройства, измерение напряжения прикосновения, проверка наличия цепи между заземляющим устройством и
заземленными элементами, а также соединений естественных заземлителей
с заземляющим устройством (п. 2.7.13. ПТЭЭП).
Измерения параметров заземляющих устройств-производятся также после
реконструкции и ремонта заземляющих устройств (п. 2.7.14. ПТЭЭП).
После каждой переустановки электрооборудования и монтажа нового
(в электроустановках до 1000 В) перед его включением необходимо проверить
срабатывание защиты при коротком замыкании (п. 2.7.17. ПТЭЭП).
Использование земли в качестве фазного или нулевого провода в электро-
Установках до 1000 В не допускается (2.7.18. ПТЭЭП).
При использовании в электроустановке устройств защитного отключения
дациями завода изготовителя и нормами испытаний электрооборудования.
Приложение 3. (п. 2.7.19. ПТЭЭП).
Внутреннее электрооборудование:
Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штеп-
сельных розеток и стационарных электроприемников, должны выполнять-
ся трехпроводными: фазный, нулевой рабочий и нулевой защитный провод-
ники (п. 7.1.36. ПУЭ).
Во всех помещениях должно осуществляться присоединение открытых
проводящих частей светильников общего освещения и стационарных элек-
троприемников: электрических плит, кипятильников, бытовых кондиционе-ров, электрополотенец и т.п. к нулевому защитному проводнику (п. 7.1.68.
В помещениях для приготовления пищи светильники с лампами накаливания, устанавливаемые над рабочими местами (плитами, столами и
т.п. должны иметь снизу защитное стекло. Светильники с люминсцентными лампами должны иметь решетки или сетки либо должны иметь ламподержа-
тели, исключащие выпадание ламп (п.7.1.46. ПУЭ).
Установка штепсельных розеток в ванных комнатах, душевых, в мыльных
помещениях бань, в помещениях, содержащих нагреватели для саун, а также в
стиральных помещениях прачечных не допускается (п. 7.1.48. ПУЭ).
В саунах, ванных комнатах, санузлах, мыльных помещениях бань, парил-ках, стиральных помещениях прачечных и т.п. установка распределительных устройств и устройств управления не допускается (п. 7.1.52. ПУЭ).
Требования электробезопасности к воздушным
линиям электропередачи (ВЛ):
Все вновь сооружаемые и реконструируемые ВЛ должны быть выпол-
нены в соответствии с правилами устройства электроустановок (Глава 2.4. ПУЭ) и действующими строительными нормами и правилами (Глава 2.3. ПТЭЭП).
При осмотре ВЛ и токопроводов необходимо проверять:
противопожарное состояние трассы: в охранной зоне ВЛ не должно
быть посторонних предметов, строений, деревьев угрожающих падением
на линию или опасным приближением их к проводам, складирования горю-
чих материалов, костров, состояние фундаментов и опор, проводов и тросов
(стальная проволока или стальной канат натянутые в воздухе, предназначен-ные для подвески к ним проводов кабелей или их пучков) и изоляторов (п. 2.3.11. ПТЭЭП).

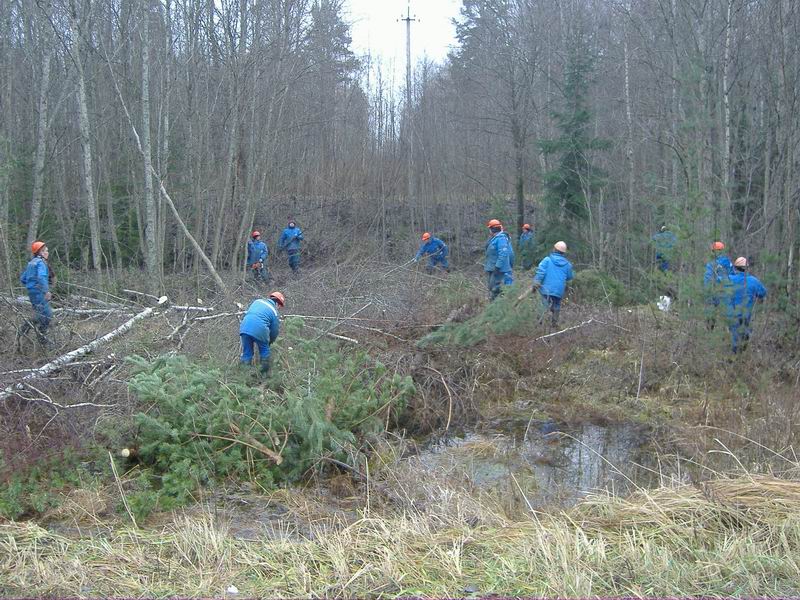

Трассу ВЛ необходимо периодически расчищать от кустарников и де-ревьев и содержать в безопасном в пожарном отношении состоянии и про-
водить обрезку деревьев в зоне ВЛ (п.2.3.17. ПТЭЭП).
Кабельные линии, прокладка кабелей (Глава 2.3. ПУЭ):
На территории промышленных предприятий кабельные линии должны прокладываться в земле (в траншеях), туннелях, блоках, каналах, по эстакадам,
в галереях и по стенам зданий (п. 2.3.27. ПУЭ), а также в коробах и лотках
(п.п. 2.1.10., 2.1.11. ПУЭ).
Для кабельных линий, прокладываемым в земле или воде, должны применяться преимущественно бронированные кабели. Металлические обо-
лочки этих кабелей должны иметь внешний покров для защиты от химических
воздействий. Кабели с другими конструкциями внешних защитных покрытий
(небронированные) должны обладать необходимой стойкостью к механичес-
ким воздействиям при прокладке во всех видах грунтов, при протяжке в блоках и трубах, а также стойкостью по отношению к тепловым и механичес-ким воздействиям при эксплуатационно-ремонтных работах (2.3.37. ПУЭ).
Требования электробезопасности к автозаправочным пунктам (АЗП):
нении «Правил технической эксплуатации автозаправочных станций
РД 153-39.2-080-01» в подразделениях ГУ МЧС России по г. Москве).
Глава 9. Электрооборудование, защита от статического
электричества, молниезащита.
Электроустановки и электрооборудование АЗС, а также их монтаж и
эксплуатация осуществляются в соответствии с установленными требова-
ниями (п. 9.1.).
Во взрывоопасных зонах АЗС должно применяться электрооборудова-
ние во взрывозащищенном исполнении (п. 9.9.).
Все металлические части электрических устройств и оборудования
должны быть надежно занулены или заземлены (п. 9.14.).
Каждая часть электроустановки, подлежащая заземлению или занулению,
должна быть присоединена к сети зануления или заземления с помощью
отдельного проводника. Последовательное включение в заземляющий или
нулевой защитный проводник заземляемых или зануляемых частей электро-
установки запрещается (п. 9.16.)
Здания и сооружения АЗС должны быть защищены от прямых ударов молнии, электростатической, электромагнитной индукции, заноса высоких
потенциалов в соответствии с установленными требованиями (п. 9.19.).
Металлические корпуса наземных резервуаров, контейнеров и блоков
хранения топлива оборудуются молниеотводами, установленными на за-
щищаемом обьекте или отдельно стоящими в соответствии с расчетами
Проверка состояния устройств молниезащиты, включая измерения сопро-
тивлений, проводится один раз в год перед началом сезона при сухой пого-
де. Проверяется состояние наземных элементов молниезащиты. При умень-
шении их сечения вследствие коррозии, надломов или оплавлений больше
чем на 30% необходимо произвести ремонт дефектных мест (п. 9.24.).
Все электрическое оборудование АЗС периодически подвергается испыта-ниям. Устанавливаются следующие виды и периодичность испытаний:
проверка сопротивления изоляции кабельных линий, электрической про-
водки, машин, узлов и аппаратов электрических цепей-не реже 1 раза в год,
проверка состояния контуров заземления, устройств молниезащиты и за-щиты от статического электричества-не реже 1 раза в год,
проверка срабатывания защиты в цепях с глухозаземленной нейтралью
от токов «КЗ»-не реже 1 раз в 3 года. Работы по испытаниям электрического
оборудования АЗС могут выполняться организациями, имеющими зарегест-
рированные в установленном порядке электрические лаборатории и соответ-
ствующие разрешения на выполнение данных видов работ (п. 9.28.).
На АЗС должен быть общий контур заземления для электрооборудования,
защиты от статического электричества, прямых ударов и вторичных прояв-
лений молний. Сопртивление растеканию тока заземлителей не должно быть
более 10 Ом (п. 9.29.).
Перечень контрольных вопросов по «Правилам безопасной эксплуатации электроустановок потребителей», «Правила устройства электроустановок».
В настоящих Правилах изложены основные требования безопасности при эксплуатации электроустановок.
Требования правил распространяются на работников, обслуживающих действующие электроустановки потребителей и являются обязательными для всех потребителей и производителей электроэнергии независимо от их ведомственной принадлежности и форм собственности на средства производства.
Данное лицо обязано обеспечить:
Руководитель предприятия обязан обеспечить содержание, эксплуатацию и обслуживание электроустановок в соответствии с требованиями действующих нормативных документов. Для этого он обязан:
К оперативному обслуживанию электроустановок допускаются работники знающие оперативные схемы, должностные и эксплутационные инструкции, инструкции по охране труда, особенности оборудования и прошедшие обучение и проверку знаний Правил.
Оперативные работники должны иметь группу по электробезопасности IV в электроустановках напряжением выше 1000 В и III- в электроустановках напряжением до 1000В. При приемки смены оперативный работник обязан:
Работы в электроустановках в отношении мер безопасности подразделяются на три категории:
При работе в электроустановках напряжением выше 1000 В без снятия напряжения на токоведущих частях или вблизи них необходимо:
В электроустановках запрещается работать в согнутом положении, если при выпрямлении расстояние до токоведущих частей будет менее 0,6 метра.
При работе вблизи не огражденных токоведущих частей запрещается располагаться так, чтобы эти части находились сзади или с обеих сторон.
Вносить длинные предметы и работать с ними, если не исключена возможность случайного прикосновения к частям, находящимся под напряжением, необходимо вдвоем под постоянным наблюдением руководителя работ.
Применяемые для работ лестницы должны быть изготовлены по ГОСТ. Работу с использованием лестниц выполняют 2-а работника, один из которых находиться внизу.
Установку и снятие предохранителей, как правило, производить при снятом напряжении. Под напряжением, но без нагрузки, допускается снимать и устанавливать предохранители на присоединениях, в схеме которых отсутствуют коммутационные аппараты, позволяющие снять напряжение. Под напряжением и под нагрузкой допускается снимать и устанавливать предохранители пробочного типа в сетях освещения и во вторичных цепях. При снятии и установки предохранителей под напряжением необходимо пользоваться защитными средствами (клещи, перчатки диэлектрические и очки).
Работы в электроустановках в отношении к их организации разделяются на: выполняемые по наряду-допуску, выполняемые по распоряжению и в порядке текущей эксплуатации.
Организационными мероприятиями обеспечивающими безопасность работ в электроустановках, являются:
Работы в эл.установках в отношении их организации разделяются на: выполняемые по наряду – допуску, выполняемые по распоряжению и в порядке текущей эксплуатации, в соответствии с перечнем работ утвержденным руководителем предприятия.
В элекроустановках и эл.сетях напряжением выше 1000 В по наряду проводятся работы:
В электроустановках и эл.сетях напряжением до 1000 В по наряжу выполняются работы на шинах распределительных щитов, сборок, а также на присоединениях перечисленных устройств, по которым на сборные шины может быть подано напряжение.
Все работы, проводимые в эл.установках и не требующие оформления наряда, выполняются по распоряжению лиц уполномоченных на это, и в порядке текущей эксплуатации.
Право выдачи нарядов предоставляется административно-техническим работникам предприятия и имеющих группу V в электроустановках напряжением выше 1000 В и группу IV в электроустановках напряжением до 1000 В.
Наряд на работу выписывается в 2-ух экземплярях на срок не более 15 календарных дней со дня начала работы.
Наряд может быть продлен один раз на срок не более 15- ти календарных дней со дня продления.
Наряд выписывается на одного руководителя работ с одной бригадой. На одноименные работы, выполняемые без снятия напряжения одной бригадой, может быть выдан один общий наряд для поочередного производства их на нескольких присоединениях.
Наряд выдается новый при:
Учет нарядов, порядок их регистрации устанавливается письменным распоряжением лица, ответственного за электрохозяйство.
Наряды, работы по которым закончены полностью, хранятся в течении 30-ти суток.
Журнал регистрации нарядов должен быть пронумерован, прошнурован и скреплен печатью. Срок его хранения после последней записи-6 месяцев.
Численность бригады и ее состав с учетом квалификации и групп по электробезопасности работников определяется лицом, выдающим наряд исходя из сложности работ, условий выполнения, а также обеспечения возможности полноценного надзора за безопасным выполнением работ всеми членами бригады.
При работе по наряду бригада должна состоять не менее чем из двух работников включая руководителя работ. Изменения в составе бригады оформляется лицом, выдавшим наряд, а в его отсутствие- лицом, имеющим право выдачи наряда для работы на данной электроустановке.
Подготовка рабочего места и допуск могут проводиться только с разрешения работника, выдающего наряд по согласованию с лицом, ответственным за электрохозяйство. Подготовку рабочих мест, как правило, выполняют два работника имеющих право оперативных переключений в данной электроустановке. Подготовку рабочего места может выполнять один работник, кроме установке переносных заземлений в электроустановках выше 1000 В и производства переключений, проводимых на двух и более присоединениях в электроустановках выше 1000В, не имеющих действующих устройств блокировки разъединителей от неправильных действий.
Допуск к работе по нарядам должен проводиться непосредственно на рабочем месте после проверки технических мероприятий по подготовке рабочего места.
При этом допускающий должен:
После инструктажа допускающего бригаду должен проинструктировать руководителя работ по безопасному проведению работ.
Проведение инструктажа и допуска оформляются подписями допускающего и руководителя работ с указанием даты и времени.
Допуск оформляется в обоих экземплярах наряда, один из которых остается у руководителя работ, а второй у допускающего.
В целях предупреждения нарушения Правил надзор за работой бригады возлагается на руководителя работ, который должен все время находиться на месте работы.
При перерывах в работах на протяжении рабочего дня бригада всем составом выводиться с рабочего места. Двери помещений и ограждений закрывается на замок. Плакаты, ограждения, заземления остаются на месте. Наряд остается у руководителя работ. Допуск бригады к работе после такого перерыва осуществляется руководителями работ без оформления в наряде. С разрешения руководителя работ возможна кратковременная отлучка членов бригады. Количество членов бригады, оставшихся на рабочем месте должно быть не менее двух, включая руководителя работ. При перерывах в работе по окончанию рабочего дня бригада всем составом выводиться с рабочих мест. Плакаты ограждения, заземления остаются на месте, двери закрываются на замок.
Окончание работы каждого дня оформляется в таблице 4 наряда подписью руководителя работ, который сдает наряд оперативному работнику, а при его отсутствии оставляет наряд в папке действующих нарядов.
Повторный допуск в последующие дни осуществляет допускающий. Руководитель работ с разрешения допускающего может самостоятельно допустить бригаду к работе на подготовленное место.
Перед повторным допуском бригады на рабочее место руководитель работ должен убедиться в наличии необходимых заземлений, ограждений, плакатов и т.д.
В электроустановках выше 1000 В перевод бригады на другое рабочее место осуществляется допускающим (работник, выдавший наряд). Этот перевод оформляется записью в таблице 4 наряда.
В электроустановках до 1000В перевод на другое рабочее место осуществляет руководитель работ без оформления в наряде.
При работах в электроустановках без снятия напряжения в токоведущих частях оформление допуска на другое место требуется только при переводе бригады из ОРУ одного напряжения в ОРУ другого напряжения или из одного помещения ЗРУ в другое.
Во всех электроустановках при работах по распоряжение оформление перевода на другое рабочее место не требуется.
После полного окончания работ рабочее место приводиться в порядок.
Последовательно выполняется:
Наряд может быть закрыт только после осмотра оборудования и мест работы, проверки отсутствия людей, посторонних предметов и инструментов на рабочих местах.
Закрытие наряда оформляется руководителем работ с записью в наряде и журнале учета работ по нарядам.
Все работы, проводимые в электроустановках и не требующие оформления наряда, выполняются:
Распоряжение на производство работ имеет разовый характер. Оно записывается в журнал учета работ по нарядам распоряжениям лицом, его отдающим, где указывается:
Информация об окончании работ, выполненных по распоряжению, сообщается лицу, отдавшему распоряжение, с соответствующей записью в журнале.
По распоряжению могут выполняться следующие организационные мероприятия:
По распоряжению, в течение одной смены, без снятия напряжения выполняются работы:
К работам, выполняемым по распоряжениям в течение одной смены со снятием напряжения в электроустановках до 1000 В, относится:
Указанные работы должны выполняться двумя работниками.
По окончании работ руководитель работ должен вывести бригаду с места работы, проверить рабочее место и сообщить это лицу выдавшему распоряжение.
Окончание работ оформляется в журнале работ по учету нарядов и распоряжений.
В порядке текущей эксплуатации могут производиться работы без снятия напряжения вдали от токоведущих частей, находящихся под напряжением:
К работам, выполняемым в порядке текущей эксплуатации в течение одной смены со снятием напряжения в электроустановках до 1000 В, относится:
Организационными мероприятиями обеспечивающими безопасность работ в порядке текущей эксплуатации, являются:
Разрешение на включение электроустановки в работу может быть выдано только после получения сообщений от всех допускающих и руководителей работ о полном окончании работ на данной электроустановки.
К техническим мероприятиям, обеспечивающим безопасность работ в электроустановках, относятся:
При работе на токоведущих частях, требующих снятие напряжения, должны быть отключены:
В электроустановках выше 1000 В с каждой стороны, от куда может быть подано напряжение на рабочее место, должен быть видимый разрыв, образованный отсоединением или снятием шин и проводов, отключением разъединителей, снятием предохранителей, а также отключением отделителей и выключателей нагрузки.
В электроустановках до 1000 В со всех сторон токоведущих частей напряжения должно быть снято отключением коммутационным аппаратом с ручным приводом, а при наличии в схеме предохранителей- снятием последних.
Для предотвращения ошибочного или самопроизвольного включения коммутационных аппаратов, которыми может быть подано напряжение к месту работы, на них должны быть установлены механические замки.
Проверять отсутствие напряжения необходимо указателем напряжения заводского изготовления, исправность которого перед применением должна быть установлена приближением к токоведущим частям, расположенным поблизости и заведомо находящимся под напряжением.
В электроустановках напряжением выше 1000 В пользоваться указателем напряжения необходимо в диэлектрических перчатках.
На приводах разъединителей и выключателей нагрузки, напряжением выше 1000 В на ключах и кнопках дистанционного управления, на коммутационной аппаратуре до 1000 В, при включении которых может быть подано напряжение на рабочее время должны быть вывешены плакаты «Не включать! Работают люди». На временное ограждение должны быть нанесены надписи «Стой! Напряжение» или укреплены соответствующие плакаты безопасности. После включения заземляющих ножей или установки переносных заземлений вывешиваются плакаты «Заземлено». В электроустановках на всех подготовленных рабочих местах после наложения заземления и ограждения рабочего места должен быть вывешен плакат «Работать здесь».
Устанавливать заземление высоковедущей части необходимо непосредственно после проверки отсутствия напряжения. Переносные заземления сначала нужно присоединить к заземляющему устройству, а затем, после проверки отсутствия напряжения, установить на токоведущие части. Снимать переносные заземления необходимо в обратной последовательности: сначала снять его с токоведущей частей, а затем от заземляющего устройства.
Установка и снятие переносных заземлений должны выполняться диэлектрическими перчатками с применением в электроустановках выше 1000 В изолирующей штанги.
Переносные заземления должны быть пронумерованы и храниться в отведенных для этого местах в соответствии с номерами имеющихся на этих комплектах.
Все переносные заземления должны учитываться по номерам с указанием мест их нахождения.
В исключительных случаях кратковременные, не терпящие отлагательства работы по устранению неисправности оборудования, которые могут привести к аварии, разрешается производить без наряда по распоряжению с записью в оперативный журнал:
Во всех случаях при работах должны выполняться все организационно- технические мероприятия, обеспечивающие безопасность работы.
Замену ламп и чистку арматуры светильников любой конструкции, установленных на опорах всех типов или кронштейнах при производстве работ с телескопической вышки с изолирующим звеном разрешается выполнять по распоряжению без снятия напряжения с проводов.
Замена ламп и чистка арматуры светильников в любой конструкции, установленных на деревянных опорах с заземляющими спусками на железобетонных и металлических опорах и на кронштейнах, при производстве работы с телескопической вышки без изолирующего звена или с приставной лестницы выполняются по наряду со снятием напряжения со всех подвешенных на поле проводов.
Эти работы выполняются руководителем работы с одним или несколькими членами бригады.
Текущий ремонт:
При капитальном ремонте выполняются все операции текущего ремонта, и кроме того производится:
Осмотры кабельных линий напряжением до 35кВ производится в следующие сроки:
Внеочередные осмотры трасс проводятся в периоды паводков и после ливней.
Перед допуском к работе на коммутационных аппаратах с дистанционным управлением должны быть выполнены следующие технические мероприятия:
При работе в отсеке шкафа комплектного распределительного устройства (КРУ) тележку с оборудованием необходимо выкатить и шторку отсека, в котором токоведущие части остались под напряжением, запереть на замок и вывесить плакат «Стой! Напряжение» в отсеке вывесить плакат «Работать здесь!».
В КРУ с оборудованием на выкатываемых тележках запрещается без снятия напряжения с шин и их заземления проникать в отсеки ячеек, неотделенных сплошными металлическими перегородками от шин или от непосредственного соединения с КРУ оборудования.
При работе, связанной с прикосновением к токоведущим частям электродвигателя или к вращающимся частям электродвигателя необходимо остановить электродвигатель и на его пусковом устройстве повесить плакат «Не включать! Работают люди». При работе на электродвигателях или приводимом им в движение механизме снятие напряжения должно быть отключением коммутационных аппаратов, а при наличии в схеме предохранителей - снятием последних. Токоведущие жилы кабеля должны быть соединены вместе и заземлены.
Перед допуском к работе на электродвигателях насосов и вентиляторов, если
возможно вращение электродвигателя от соединенных с ним механизмов, должны быть закрыты и заперты на замок задвижки этих механизмов, а также приняты меры по затормаживанию роторов электродвигателей.
Запрещается снимать ограждения вращающихся частей электродвигателей во время их работы.
Операции по отключению и включению электродвигателей напряжением выше 1000 В пусковой аппаратурой с приводами ручного управления должны производиться с изолирующего основания с применением диэлектрических перчаток.
Обслуживать щеточный аппарат работающего электродвигателя допускается единолично обученному лицу с группой III. При этом необходимо соблюдать следующие меры безопасности:
Включение электродвигателя для опробования до полного окончания работы производиться после вывода бригады с рабочего места. После опробования проводиться повторный допуск с оформлением в наряде.
Для обеспечения безопасности работ, проводимых в цепях измерительных приборов и устройств релейной защиты, все вторичные обмотки измерительных трансформаторов тока и напряжения должны иметь постоянное заземление.
При необходимости разрыва токовой цепи измерительных приборов и реле цепь вторичной обмотки трансформатора тока предварительно закорачивается на специально предназначенных для этого зажимах.
Разрывать цепи, подключенные к вторичной обмотке трансформатора тока, запрещается. При необходимости разрыва этих цепей они должны быть предварительно замкнуты перемычкой, установленной до предполагаемого места разрыва. Устанавливая перемычку, следует применять инструмент с изолирующими рукоятками.
Установку и снятие электросчетчика и других измерительных приборов должны производить по наряду со снятием напряжения два работника, один из которых должен иметь группу IV, а второй- группу III. Установку и снятие электросчетчиков непосредственного включения допускается производить по распоряжению одному работнику с группой III. Установка и снятие электросчетчиков, а также присоединение измерительных приборов выполняется со снятием напряжения.
При расположении однофазных электросчетчиков непосредственного включения в помещениях без повышенной опасности в отношении поражения людей электрическим током, работы с электросчетчиками могут выполняться единолично без снятия напряжения, но с отключением нагрузки.
Электроинструмент по требованиям электробезопасности разделяется на 3-и класса:
I – электроинструмент, у которого все детали, находящиеся под напряжением, изолированы и штепсельная вилка имеет заземляющий контакт;
II – электроинструмент, у которого все детали, находящиеся под напряжением, имеют двойную изоляцию;
III – электроинструмент на номинальное напряжение не выше 42 В.
Электроинструмент, питающийся от сети, должен быть оборудован не съемным гибким кабелем со штепсельной вилкой. Конструкция штепсельной вилки электроинструментов класса III должна исключать возможность соединения их с розетками на напряжение выше 42 В.
При работе с электроинструментом запрещается:
Переносной электроинструмент подлежит периодической проверке не реже одного раза в шесть месяцев.
В периодическую проверку входят:
У электроинструмента измеряется сопротивление обмоток и токоведущего кабеля относительно корпуса и внешних металлических деталей. Исправность цепи заземления проверяется при помощи устройства на напряжении не более 12-ти В, один контакт которого подключается к заземляющему контакту штепсельной вилки, а второй к доступной для косания металлической детали электроинструмента. Электроинструмент считается исправным, если устройство указывает наличие тока. Испытание электрической прочности изоляции электроинструмента должна проводиться напряжением переменного тока частотой 50 Гц: для электроинструмента класса безопасности I – 1000 В,
класса безопасности II – 2500 В,
класса безопасности III – 400 В.
Электроды испытательной установки прикладываются к одному из контактов штепсельной вилки и металлическому корпусу. Изоляция электроинструмента должна выдерживать указанное напряжение на протяжении 1 минуты.
Результаты проверок и испытаний электроинструмента должны заноситься в «Журнал учета проверки и испытания электроинструмента и переносных светильников».
Хранить электроинструмент и вспомогательное оборудование к нему следует в сухом помещении оборудованного стеллажами, полками обеспечивающими его сохранность.
Переносные ручные электрические светильники должны иметь рефлектор, защитную сетку, крючок для подвешивания и шланговый провод с вилкой. Сетка должна быть закреплена на рукоятке винтами или хомутами. Патрон должен быть встроен в корпус светильника, так чтобы токоведущие части патрона и цоколя лампы были недоступны для прикосновения.
Для питания светильников в особо опасных помещениях и в помещениях с повышенной опасностью, должно применяться напряжение не выше 12 и 42 В соответственно. Запрещается для понижения напряжения питания электросветильников применять автотрансформаторы, дроссельные катушки и реостаты. Для подключения к сети электросветильников должен применяться гибкий провод с медными жилами от 0,75 до 1,5 мм? с пластмассовой или резиновой изоляцией в поливинилхлоридной или резиновой оболочке.
У светильников, находящихся в эксплуатации, следует периодически, не реже 1-го раза в 6-ть месяцев, производить измерение изоляции мегомметром на напряжение 1000 В; при этом сопротивление изоляции должно быть не менее 0,5 МОм. Переносные светильники необходимо хранить в сухом помещении.
Подключение сварочных установок к электрической сети должно производиться только через коммутационные аппараты.
Напряжение холостого хода источника ходя для туговой сварки при нормальном напряжении не должен привышать:
Сварочные установки должны быть защищены предохранителями или автоматическими выключателями со стороны питающей сети. Установки для ручной сварки должны быть оборудованы указателями напряжения сварочного тока.
Электросварочная установка на все время работы должны быть заземлена медным проводом сечением не менее 6 мм? или стальным прудом (полосой) сечением не менее
12 мм?. Заземление осуществляется через специальный болт, который должен быть на корпусе установки. Заземление переносных электросварочных установок должно выполняться до их подключения к сети и сохраняться до отключения от сети. Для питания однофазного сварочного трансформатора должен применяться 3-х жильный гибкий шланговый кабель, 3-я жила которого должна быть присоединена к заземляющему болту корпуса сварочного трансформатора и до заземляющей шины пункта питания.
Для питания 3-х фазного трансформатора должен применяться 4-х жильный кабель, 4-я жила которого используется для заземления.
Сварочные кабели следует соединять путем опрессования, подключение кабеля к сварочному оборудованию должно осуществляться опрессоваными или припаянными кабельными наконечниками.
Осмотр и чистка сварочной установки и ее пусковой аппаратуры должна производится не реже 1-го раза в месяц.
Сопротивление изоляции обмоток трансформатора относительно корпуса и между обмотками должно быть не менее 0,5 МОм. Сопротивление обмоток сварочных трансформаторов и преобразователей тока должно измеряться после всех видов ремонта, ну не реже одного раза в год.
На корпусе сварочного трансформатора или преобразователя должны быть указаны инвентарный номер, дата следующего измерения сопротивления изоляции и принадлежность цеху (участку).
При вводе в эксплуатацию и после капитального ремонта изоляция сварочных трансформаторов должна быть испытана повышенным напряжением и частотой 50 Гц в течение 1 минуты. Испытательное напряжение между первичной обмоткой и корпусом должно быть 1,8 кВ, между вторичной обмоткой и корпусом 1,8 кВ, между первичной и вторичными обмоткой 3,6 кВ при напряжении питающей сети 380В.
К командированным работникам относятся работники, направляемые для выполнения работ в действующих электроустановках других предприятий и не состоящие в их штатах.
Допуск командированных работников к работам в электроустановках производится в соответствии с настоящими Правилами. Командированные работники при этом должны иметь при себе именные удостоверения установленной формы о проверке знаний. Командированные лица при прибытии на место командировки проходят инструктаж по электробезопасности с учетом особенностей электроустановок, в которых им предстоит работать. Инструктаж командированных работников должен проводить работник с группой V из состава административно-технических работников. Содержание инструктажа определяется ответственным за электрохозяйство предприятия.
Предприятие, в электроустановках которого производятся работа отвечает за выполнение мер безопасности обеспечивающих защиту командированных работников от поражения электрическим током.
Во взрывоопасных зонах требуется взрывозащищенное электрооборудование. Запрещается эксплуатировать электрооборудование общего назначения, а также не имеющее маркировки по взрывозащите. Взрывозащищенное оборудование должно соответствовать классу взрывоопасной зоны0, в которой оно установлено.
К обслуживанию взрывозащищенного оборудования допускаются лица, которые прошли проверку знаний ПТЭ электроустановок потребителей и Правил, а также знания инструкций заводов-изготовителей по ремонту, монтажу и эксплуатации этого оборудования, должностных инструкций и инструкций по охране труда.
На взрывозащищенное оборудование должны быть заведены паспорта индивидуальной эксплуатации.
Включать работу взрывозащищенное оборудование разрешается только в порядке, изложенном в инструкциях заводов-изготовителей.
Все электрооборудование и электропроводки во взрывоопасных зонах должны периодически, но не реже одного раза в три месяца подвергаться наружному осмотру. Внеочередные осмотры электрооборудования должны проводиться после ее автоматического отключения средствами защиты. При этом должны быть приняты против самочинного включения установки или включение ее посторонним лицом.
На взрывозащищенном электрооборудовании запрещается закрашивать паспортные таблички.
Электрические испытания во взрывоопасных зонах разрешается проводить только взрывозащищенными приборами, предназначенных для соответствующих безопасных средств.
Разрешается проводить испытания непосредственно во взрывоопасных зонах приборами общего назначения при условии отсутствия взрывоопасных смесей или содержания их в пределах установленных норм и исключение возможности образования взрывоопасных смесей во время проведения испытаний, а также при наличии письменного разрешения на огневые работы.
Система приточно-вытяжной вентиляции должна включатся до включения основного оборудования, а выключаться – после его отключения и она должна иметь блокировку, не допускающую включения электрооборудования при остановленном вентиляторе.
Для подключения сварочных аппаратов должны применяться коммуникационные ящики. Сеть для подключения сварочных аппаратов нормально должна быть обесточена. Подача напряжения в электросеть и подключение сварочного оборудования допускается при наличии разрешения на проведение огневых работ.
Во взрывоопасных зонах запрещается:
Воздействие статического электричества на человека считается безопасным, если искровые разряды на человека отсутствуют, в уровни напряженности электростатического поля на рабочих местах не превосходят допустимых значений.
Если в трубопроводах и технологической аппаратуре, содержащих жидкие продукты, исключена возможность образования взрывоопасных концентраций паровоздушных смесей (температура жидкости ниже нижнего температурного предела взрываемости; среда в аппаратах не содержит окислителей и нахо¬дится под избыточным давлением; аппараты и коммуникации заполнены инертными газами) скорости транспортирования жидкостей по трубопроводам и истечения их в аппараты не ограничиваются.
В остальных случаях скорость движения жидкостей по трубо¬проводам и истечения их в аппараты необходимо ограничивать таким образом, чтобы плотность заряда, потенциал или напряженность в заполняемом резервуаре не превосходила значения, при котором возможно возникновение искрового разряда с энергией превосходящей 0,4 минимальной энергии зажигания окружающей среды.
Максимальные безопасные скорости движения жидкостей по трубопроводам и истечения их в аппараты устанавливаются в каждом отдельном случае в зависимости от свойств жидкос¬ти и содержания в ней нерастворимых примесей, размера, свойств материала стенок трубопроводов и аппарата, давления и температуры в заполняемом аппарате.
Испытание оборудования проводятся бригадами в составе не менее2-ух человек, из которых руководитель работ должен иметь группу IV, а остальные - группу III.
Проведение испытаний могут выполнять только работники, прошедшие специальную подготовку и проверку знаний схем испытаний и Правил в объеме данного раздела и имеющий практический опыт проведения испытаний в условиях действующих электроустановках, полученный в период стажировки в течение не менее 1-го месяца под контролем опытного работника.
Допуск по наряду, выданный на проведение испытаний, может быть произведен только после удаления с рабочих мест других бригад, работающих на подлежащем испытанию оборудовании, и сдачи ими нарядов. Оформление работы нарядом, снятие напряжения, вывешивание плакатов, ограждение рабочего места, проверка отсутствия напряжения, установка заземлений, допуск к работам и т.д. осуществляется в соответствии с Правилами.
При сборке испытательной схемы, прежде всего, выполняются защитные и рабочие заземления испытательной установки и, если требуется, - защитное заземление корпуса испытываемого оборудования.
Место испытаний, а также соединительные провода, которые при испытании находятся под испытательным напряжением, ограждаются, и у мест испытания выставляется наблюдающий.
Перед подачей испытательного напряжения руководитель работ обязан:
Измерение мегомметром разрешается выполнять обученным электротехническим работникам. В установках напряжением выше 1000 В измерение производит по наряду 2-а лица, одно из которых должно иметь группу IV.
В установках напряжение до 1000 В измерение выполняют по распоряжению 2-а лица, одно из которых должно иметь группу III.
Измерение сопротивления изоляции мегомметром осуществляется на отключенных токоведущих частях, с которых снят заряд путем их предварительного заземления.
Заземление токоведущих частей следует снимать только после подключения мегомметра.
При измерении мегомметром сопротивления изоляции токоведущих частей соединительные провода следует подключать к ним с помощью изолирующих держателей (штанг). В электроустановках выше 1000В, кроме того, необходимо пользоваться диэлектрическими перчатками.
Перед началом испытаний необходимо убедиться в отсутствии работников на той части электроустановки, к которой присоединен испытательный прибор.
Регламентные работы по проведению освидетельствования состояния безопасности электроустановок потребителей выполняются согласно ориентировочному перечню работ.
Периодичность освидетельствований состояния безопасности устанавливается в 1 раз в 3-и года, после первичного освидетельствования. Уровень безопасного состояния электроустановок составляется акт, в котором оценивается состояние безопасности действующего электрооборудования, наличие необходимой безопасности и оперативной документации в электрохозяйстве.
Акт освидетельствования состояния безопасности электроустановок потребителей оформляется комиссией предприятия в составе:
Акт утверждается руководителем предприятия.
Освидетельствованием предусматривается:
Акты освидетельствования состояния безопасности электроустановок регистрируются и сохраняются на предприятии.
Освидетельствование воздушных линий электропередач предусматривает: наличие соответствующих оперативных надписей, соответствие габаритов, состояние проводов, опор, изоляторов, заземления, состояние выводов, кабельных воронок, спусков заземлений, плакатов безопасности.
Освидетельствование кабельных линий предусматривает: состояние кабельных каналов, конструкций, оболочек, вводов в здание, переходов, опознавательных знаков; пересечения с коммуникациями, сооружениями; наличие маркировки; защита от механических повреждений, коррозии; заземление оболочек, брони, контроль температуры нагрева, концевые разделки и соединительные муфты.
Освидетельствование распределительных устройств предусматривает: наличие оперативных надписей, состояние масляных воздушных выключателей, разъединителей, блокировок, заземлений; состояние сборных шин и их изоляции кабелей, проводов, электроизмерительных приборов; наличие масла в маслонаполнительных аппаратах.
Освидетельствование электродвигателей предусматривает: состояние выводов, ошиновки, заземления, соответствие защите, наличие оперативных надписей.
Приказ о лице, ответственном за электрохозяйство, его профессиональное соответствие.
Список лиц, имеющих право отдавать оперативные распоряжения, вести оперативные переговоры, а так¬же наличие указателя телефонов диспетчеров энерго-снабжающей организации и доступность связи.
Журнал проверки знаний ПТЭ электроустановок потребителей и этих Правил.
Список лиц электротехнических работников.
Медицинское заключение о разрешении на право работы электротехнических работников в электроус¬тановках.
Список лиц, которые могут назначаться ответствен¬ными лицами.
Перечень работ, которые могут выполняться по на¬ряду и по распоряжению.
Перечень работ, проводимых в порядке текущей эк¬сплуатации.
Однолинейная схема электроустановок.
Комплект эксплуатационных инструкций и инст¬рукций по охране труда.
Журнал инструктажей. Журнал учета электроинструмента.
План обучения электротехнических работников бе¬зопасности труда.
План противоаварийных тренировок.
Журнал учета противоаварийных и противопожар¬ных тренировок.
Оперативный журнал.
Журнал учета отказов и аварий в работе электро¬оборудования и сетей.
Журнал учета защитных средств.
Журнал регистрации протоколов испытаний средств защиты и инструмента с изолирующими рукоятками, переносных светильников, понижающих трансформато¬ров; журнал испытаний средств защиты из диэлектри¬ческих материалов.
Журнал учета работ по нарядам и распоряжениям.
График осмотров кабельных трасс, кабельных со¬оружений и воздушных линий.
Протоколы проверок и испытаний электрооборудо¬вания, аппаратуры, устройств РЗ и А, электросетей и заземляющих устройств.
Паспортные карты или журналы с описью эксплу¬атирующегося электрооборудования и защитные сред¬ства с указанием технических характеристик и инвен¬тарных номеров.
Чертежи электросетей, установок и сооружений; ка¬бельные журналы, испытательные чертежи ВЛ и ка¬бельных трасс.
Исполнительная документация подземных кабель¬ных трасс и заземляющих устройств с привязками к зданиям и постоянным сооружениям с указанием мест установки соединительных муфт и пересечений с ком¬муникациями.
«ПУЭ» распространяются на действующие электроустановки потребителей.
Действующие электроустановки – установки, которые содержат в себе источники электроэнергии, которые находятся под напряжением полностью или частично, или на которые в любой момент может быть подано напряжение включением коммутационной аппаратуры.
По условиям электробезопасности эл.установки разделяются на эл.установки напряжением до 1000 В включительно и эл.установки выше 1000 В.
ПУЭ являются обязательным для всех потребителей электроэнергии.
Проводники любого назначения должны удовлетворять требованиям в отношении предельно допустимого нагрева с учетом не только нормальных, но и после аварийных режимов, а также режимов в период ремонта и возможных неравномерностей распределения током между линиями, при проверке на нагрев принимается получасовой максимум тока, наибольшим из средних получасовых токов данного элемента сети.
При кратковременном режиме работы электроприемников (с общей длительностью цикла до 10-ти минут) в качестве расчетного тока для проверки сечения проводников по нагреву следует принимать ток, приведенный к длительному режиму.
Сечения проводников должны быть проверены по экономической плотности тока. Экономически целесообразные сечения S, мм? определяется из соотношения
где I расчетный ток в час максимума энергосистемы, А;
Jэк - нормированное значение экономической плотности тока, А/мм? (выбирается по таблице).
Измерение электрических величин осуществляется при помощи стационарных средств (показывающих, регистрирующих и фиксирующих).
Средства измерения электрических величин должны удовлетворять следующим основным требованиям:
Защитным заземлением называется преднамеренное соединение с землей корпусов и других конструктивных металлических частей электрооборудования, которые нормально не находятся под напряжением, но в любой момент времени могут оказаться под напряжением вследствие повреждения изоляции. Оно применяется в электроустановках напряжением до 1000 В, питающихся от сетей с изолированной нейтралью.
Для заземления электроустановок должны быть использованы в первую очередь естественные заземлители, если при этом сопротивление заземляющих устройств имеет допустимые значения.
Для заземления электроустановок различных назначений, территориально приближенных одна к другой, рекомендуется применять одно общее заземляющее устройство. Требуемые величины сопротивления заземляющих устройств должны быть обеспечены при наиболее неблагоприятных условиях.
Защитным занулением называется преднамеренное присоединение неоднократно заземленного нулевого провода к корпусу и другим конструктивным металлическим частям эл.оборудования, которое нормально не находится под напряжением, но в любой момент времени может оказаться под напряжением в следствии повреждения изоляции. Оно применяется в эл.сетях напряжением до 1000 В рабочему с глухо заземленной нейтралью и нулевым рабочим проводом.
К частям подлежащих заземлению (занулению) относятся:
Заземлителем называется проводник (электрод) находящийся в соприкосновении с землей. В качестве естественных заземлителей рекомендуется использовать:
Заземлители должны быть связаны с магистралями заземлений не менее чем двумя проводниками, присоединенными к заземлителю в разных местах.
Для искусственных заземлителей следует применять сталь: круглую диаметром не менее 10мм, толщина полок угловой стали 4 мм и более.
В качестве нулевых защитных проводников должны быть использованы нулевые рабочие проводники. В качестве заземляющих и нулевых защитных проводников могут быть использованы:
В эл.установках до 1 кВ с глухо заземленной нейтралью заземление эл.оборудования должно осуществляться:
Нулевые защитные проводники во всех звеньях сети должны быть проложены в общих оболочках, трубах, коробах, пучках с фазными проводами.
Допустимые длительные токи на провода и кабели эл.проводок должны приниматься с учетом температуры окружающей среды и способа прокладки.
В стальных и других металлически прочных трубах, рукавах, коробах, лотках замкнутых каналах строительных конструкций зданий допускается совместная прокладка проводов и кабелей:
В одной трубе (рукаве, коробе, пучке и т.д) запрещается совместная прокладка взаиморезервируемых цепей, цепей рабочего и аварийного освещения, а также цепей до 43 В с цепями выше 42 В.
В кабельных сооружениях, производственных помещениях и эл.помещениях для эл.проводок следует применять провода и кабели с оболочками только из трудносгораемых или н сгораемых материалов.
При прокладке проводов и кабелей в трубах, глухих коробах и замкнутых каналах должна быть обеспечена возможность замены проводов и кабелей.
Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи оприсовки, сварки, пайки или сжимов (винтовых, болтовых).
В местах соединения проводов и кабелей должен быть предусмотрен запас провода обеспечивающий возможность повторного присоединения.
При выборе вида эл.проводки и способа прокладки проводов и кабелей должны учитвыаться требования эл.безопасности и пожарной безопасности.
При открытой прокладке защищенных проводов (кабелей) с оболочками из несгораемого материала и незащищенных проводов расстояние провода до поверхности оснований, конструкций из сгораемых материалов должна составлять не менее 10 мм.
При скрытой прокладке труб и коробов из трубосгораемых материалов в закрытых нишах, трубы и короба следует отделять со всех сторон от поверхностей конструкций из сгораемого материала сплошным слоем несгораемого материала толщиной не менее 10мм.
В помещениях и наружных установках с химически активной средой все элементы эл.проводки должны быть стойкими по отношению к среде либо защищены от ее воздействия.
В местах, где возможны механические повреждения эл.проводки открыто проложенные кабеля и провода должны быть защищены своими защитными оболочками, а если такие оболочки отсутствуют – трубами, коробами, ограждениями или применением скрытой эл.проводки.
Для питания переносных эл.приемников следует применять шнуры и гибкие кабели
С медными жилами специально предназначенные для этих целей. Все жилы указанных проводников должны быть в общей оболочке или иметь общую изоляцию.
Распределительные устройства должны иметь четкие надписи, указывающие назначения отдельных цепей и каналов. Надписи должны выполняться на лицевой стороне устройства, а при обслуживании с двух сторон также на задней стороне устройства относящиеся к цепям различного рода тока и различных напряжений части РУ должны быть выоплнены и размещены так, чтобы была обеспечена возможность их четкого распознования.
Взамное расположение фаз и полюсов в пределах всего устройства долдны быть одинаковым. Шины додлны иметь соотвествующую окраску. В РУ должны быть обеспечена возможность установки переносных зазмелений, зазмеление должно быть выполнено в соотвествии с Правилами.
Распределительные аппараты и приборы следует располагать так, чтобы возникающие в них при эксплуатации искры или эл.дуги не могли причинить вреда обслуживающему персоналу, воспламенить или повредить окружающие предметы, вызвать КЗ или замыкание на змлю.
Рубильники с непосредственным ручным управлением, предназначенные для включения и отключения тока нагрузки и имеющие контакты, обращенные к оператору, должны быть защищены незгораемыми кожухами без отверстий и щелей.
На приводах коммутационных аппаратов должны быть четко указаны положния “включено” и “отключено”.
Должна быть предусмотрена возможность снятия напряжения с каждого автоматического выключателя на время его ремонта или демонтажа. Для этой цели должны быть установлены рубильники или другие отключающие аппараты.
Трансформаторы должны быть установлены так, чтобы были обеспечены удобные и безопасные условия за наблюдением уровня масла в маслоуказателях без снятия напряжения. Для наблюдения за уровнем масла должно быть предусмотрено освещение маслоуказателей в темное время суток, если общего освещения недостаточно.
Расстояние между открыто установленными трансформаторами должно быть не менее 1,25 м. Указанное расстояние принимается до наиболее выступающих частей трансформаторов, расположенных на высоте не менее 1,9 м от поверхности земли. Каждый масляный трансформатор, размещяемый внутри помещений, следует устанавливать в отдельной камере, расположенной в первом этаже и изолированной от других помещений здания.
В камерах трансформаторов могут устанавливаться относящиеся к ним разъединители, предохранители и выключатели нагрузки, разрядники и дугогосящие заземляющие реакторы, а также оборудование системы охлаждения.
Каждая камера масляных трансформаторов должна иметь отдельный выход наружу или в смежное помещение с несгораемым полом, стенами и перекрытием, несодержащие огнеопасных и взрывоопасных предметов.
Вентиляционная система камер трансформаторов должна обеспечивать отвод выделяемой им теплоты и не должна быть связана с другими вентиляционными системами.
Меры по обеспечению надежности питания эл.двигателей должны выбираться в зависимости от категории ответственности. Эл.двигатели и их коммутационные аппараты должны быть выбраны и установлены таким образом чтобы температура их работы не превышала допустимой, чтобы он были доступны для осмотра и замены. Вращающаяся часть эл.двигателя должна иметь ограждение от случайных прикосновений. Эл.двигатель и их коммутационные аппараты должны быть заземлены или занулены в соответствии с требованиями Правил.
Исполнение эл.двигателей должно соответствовать условиям окружающей среды. Электрические и механические параметры эл.двигателей должны соответствовать параметрам приводимых ими механизмов все режимах их работы.
Эл.двигатели, устанавливаемые в помещениях с нормальной средой должны иметь исполнение 1Р00 или 1Р20.
Эл.двигатели, устанавливаемые на открытом воздухе, в местах с химически активными парами должны иметь исполнение не менее 1Р44.
Эл.двигатели должны быть выбраны и установлены таким образом, чтобы была исключена возможность попадания на их обмотки и токосъемные устройства воды, масла, эмульсии и т.п.
Проходы обслуживания между фундаментами или корпусами эл.двигателей, между эл.двигателями и частями зданий или оборудования должны быть не менее 1 м.
Для эл.двигателей переменного тока должна предусматриваться защита от многофазных замыканий, в сетях с глухозаземленной нейтралью – также от однофазных замыканий.
Для защиты эл.двигателей от короткого замыкания, должны применяться предохранители или автоматические выключатели. Номинальные токи плавких вставок предохранителей и расцепителей автоматических выключателей должны выбираться таким образом, чтобы обеспечивалось надежное отключение КЗ на зажимах эл.двигателя и вместе с тем чтобы эл.двигатели при нормальных для данной эл.установки толчках тока не отключались этой защитой. С этой целью для эл.двигателей механизмов с легкими условиями пуска отношение пускового тока эл.двигателя к номинальному току плавкой вставки должен быть не более 2,5, а для эл.двигателей механизмов с тяжелыми условиями пуска это отношение должно быть равное 2,0+0,6.
Защита эл.двигателей от перегрузки, должна устанавливаться в случаях когда возможна перегрузка механизмов по технологическим причинам, а также когда при особо тяжелых условиях пуска необходимо ограничить длительность пуска при пониженном напряжении.
Конденсаторной установкой называется- эл.установка, состоящая из конденсаторов, относящегося к ним вспомогательного эл.оборудования (выключателей, разъединителей, разрядных резисторов, устройств регулирования, защиты и т.п.) и ошиновки. Конденсаторная установка может состоять из одной или нескольких конденсаторных батарей присоединенных к сети через коммутационные аппараты.
Конденсаторные установки присоединяются параллельно индуктивным элементам эл.систем переменного тока частотой 50Гц и предназначены для компенсации реактивной мощности эл.установок и регулирования напряжения.
Конденсаторные установки с общей массой масла до 600кг могут размещается в помещениях РУ до 1 кВ и выше или в основных и вспомогательных помещениях производств отнесенных по категориям Г и Д. Конденсаторные установки размещенные в общем помещении, должны иметь сетчатые ограждения или защитные кожуха. Расстояние между единичными конденсаторами должно быть не менее 50мм и должно выбираться по условиям охлаждения конденсаторов и обеспечения изоляционных расстояний. Для конденсаторов, устанавливаемых на открытом воздухе, должно учитываться наличие солнечного излучения.
В одном помещении с конденсаторами допускается установка относящихся к ним разрядных резисторов, разъединителей, выключателей нагрузки и измерительных трансформаторов.
На конденсаторной установке должны предусматриваться приспособления для заземления несущих металлических конструкций, которые могут находиться под напряжением при работе в установке.
Для эл.освещения должны применяться газоразрядные лампы и лампы накаливания.
В установках с газоразрядными лампами должны быть предусмотрены защитные устройства для снижения радиопомех. Люминесцентные лампы допускается применять для аварийного освещения если во всех режимах питания осуществляется на переменном токе и температура окружающей среды помещения составляет не менее +5С°. Для освещения производственных помещений следует применять систему комбинированного или одного общего освещения.
Для питания светильников общего освещения должно применяться напряжение не выше 380/220В переменного тока при заземленной нейтрали и не выше 220В переменного тока при изолированной нейтрали.
В помещениях с повышенной опасностью и особо опасных при высоте установки светильников общего освещения с лампами накаливания на высоте над полом менее 2,5м необходимо применять светильники, конструкция которых исключает возможность доступа к лампе без применения инструмента с вводом в светильник подводящей электропроводки в металлических трубах, металлорукова или защитных оболочек кабелей либо использовать для питания светильников с лампами накаливания напряжением не выше 42 В.
Для питания светильников местного стационарного освещения с лампами накаливания должны применяться напряжением в помещениях без повышенной опасности - не выше 220 В, и в помещениях с повышенной опасностью и особо опасных - не выше 42В. Допускается, как исключение, применение напряжения до 220 В для светильников специальной конструкции: являющихся составной частью аварийного освещения, присоединенного к независимому источнику питания; устанавливаемых в помещениях с повышенной опасностью (но не особо опасных). В помещениях сырых, особо сырых, жарких и с химически активной средой применение люминесцентных ламп для местного освещения допускается только в арматуре специальной конструкции.
Для питания ручных светильников в помещениях с повышенной опасностью и особо опасных должно применяться напряжение не выше 42 В. При наличии особо неблагоприятных условий, а именно когда опасность поражения эл.током усугубляется теснотой, неудобным положением работающего, соприкосновением с большими металлическими, хорошо заземленными поверхностями, для питания ручных светильников должно применяться напряжение не выше 12 В.
Светильники рабочего освещения и светильники аварийного освещения в производственных и общественных зданиях и в зонах работы на открытых пространствах должны питаться от разных независимых источников.
Взрывозащищенное эл.оборудвание подразделяется по уровням и видам взрывозащиты, группам и температурным классам.
Установлены следующие уровни взрывозащиты эл.оборудования:
Эл.оборудование, особенно с частями с искрящими при нормальной работе, рекомендуется выносить за пределы взрывоопасных зон, если это не вызывает особых затруднений при эксплуатации и не сопряжено с неоправданными затратами.
Применение во взрывоопасных зонах переносных эл.приемников следует ограничивать случаями, когда их применение необходимо для нормальной эксплуатации.
Эл.машины и аппараты с видом взрывозащиты «взрывонепроницаемая оболочка» в средах со взрывоопасными смесями категории II С должны быть установлены так, чтобы взрывонепроницаемые фланцевые зазоры не примыкали в плотную какой либо поверхности, а находились от нее на расстоянии не менее 50мм.
Во взрывоопасных зонах могут применяться эл.аппараты и приборы при условии, что уровень их взрывозащиты или степень защиты эл.оболочки соответствует допустимым уровням в зависимости от класса взрывоопасной зоны.
Установка соединителей допускается только для включения периодически работающих эл.приемников (например, переносных светильников). Число соединителей должно быть ограничено необходимым минимом, и они должны быть расположены в местах, где образование взрывоопасных смесей наименее вероятно.
Предохранители и выключатели осветительных цепей рекомендуется устанавливать вне взрывоопасных зон.
При применении аппаратов и приборов с видом взрывозащиты «искробезопасная эл.цепь» следует руководствоваться следующим:
Во взрывоопасных зонах могут применяться эл.светильники при условии, что уровень их взрывозащиты или степень защиты соответствует допустимым уровням.
В помещениях с взрывоопасными зонами любого класса допускается выполнять освещение светильниками общего назначения одним из следующих способов:
Во взрывоопасных зонах должны применяться провода и кабели с медными жилами. Проводники силовых, осветительных и вторичных цепей в сетях до одного кВ во взрывоопасных зонах должны быть защищены от перегрузок и КЗ.
Во взрывоопасных зонах класса В-1 в двухпроводных линиях с нулевым рабочим проводником должны быть защищены от токов КЗ фазные и нулевые рабочие проводники. Для одновременного отключения фазного и нулевого рабочего проводников должны применяться двухполюсные выключатели. Нулевые рабочие и нулевые защитные проводники должны иметь изоляцию, равноценную изоляции фазных проводников. Во взрывоопасных зонах любого класса могут применяться:
Соединительные ответвительные и проходные коробки для эл.проводок должны:
Ввод проложенных в трубе проводов в машины, аппараты, светильники и т.п. должен выполняться совместно с трубой, при этом в трубе на вводе должно быть установлено разделительное уплотнение. При переходе труб электропроводки из помещения со взрывоопасной зоны в помещение с нормальной средой, или во взрывоопасную зону другого класса труба с проводами в местах проходов через стену должна иметь разделительное уплотнения в специально для этого предназначенной коробки.
Разделительные уплотнения устанавливаются:
класса – в помещения взрывоопасной зоны с более высокими категорией и группой взрывоопасной смеси.
Разделительные уплотнения, установленные в трубах эл.проводки, должны испытываться избыточным давлением воздуха 0,25 МПа в течение 3 минут. При этом допускается падение давления не более чем до 0,2 МПа.
В кабеле, прокладываемые во взрывоопасных зонах любого класса открыто не должны иметь наружных покровов и покрытий из горючих материалов.
Через взрывоопасные зоны любого класса, а также на расстоянии менее 5 метров по горизонтали и по вертикали от взрывоопасной зоны запрещается прокладывать не относящиеся к данному технологическому процессу транзитные эл.проводки и кабельные линии всех напряжений. Допускается их прокладка на расстоянии менее 5-и метров при выполнении дополнительных защитных мероприятий.
Защитное действие молниеотвода основано на свойстве молнии поражать более высокие и хорошо заземленные предметы по сравнению с расположенным рядом объектами меньшей высоты.
Молниеотводы бывают стержневые (выполненные из стали любой марки сечением не менее 100 мм? и длиной более 200 мм и защищенные от коррозии);
грозовые (из стальных многопроволочных канатов сечением не менее 35 мм?) и сетки.
Токоотводы выполнять из стали диаметра не менее 6мм.Зона защиты молниеприемников определяется по специальной номограмме (РО 34.21.122-87 «инструкция по устройству молниезащиты зданий и сооружений»).
Зона защиты одиночного стержневого молниеотвода представляет собой круговой конус с вершиной на стержне молниеотвода и радиусом окружности основания равным ro=1,5. где h- высота молниезащиты (конуса).
Молниезащита представляет собой комплекс мероприятий, направленных на предотвращение прямого удара молнии в объект.
Средством защиты от прямых ударов молнии служит молниеотвод – устройство, расчитанное на непосредственный контакт с каналом молнии и отводящие ее ток в землю.
Молниеотвод состоит из: молниеприемника, опоры, токоотвода и заземлителя.
Молниеприемника разделяются на стержневые (вертикальные), тросовые (горизонтальные) и сетки (укладываются на неметаллическую кровлю защищаемых зданий и сооружений).
Возникновения заряда статического электричества происходит при деформации, дроблении (разбрызгивании веществ, относи¬тельном перемещении двух находящихся в контакте тел, слоев жидких или сыпучих материалов, при интенсивном перемешивании кристализации, испарения веществ.
Возможность накопления опасных количеств статического электричества определяется как интенсивностью возникновения так и условиями стекания зарядов.
Интенсивность возникновения зарядов в технологическом оборудовании определяется физико-химическими свойствами перерабатываемых веществ и материалов, из которых оборудование изготовлено, а также параметрами технологического процесса. Процесс стекания зарядов определяется в основном электри¬ческими свойствами перерабатываемых веществ, окружающей среды и материалов, из которых изготовлено оборудование.
При отсутствии необходимых условии для стекания заряда происходит накопление его, могущее привести к:
Для предупреждения возможности возникновения опасных искровых разрядов с поверхности оборудования, перерабатываемых веществ и материалов, а также с тела человека необходимо предусматривать, с учетом особенности производства, обеспечивающие стекание возникающего заряда:
Передвижные аппараты и сосуды, в особенности для транспортировки диэлектрических горючих и легковоспламеняющихся жидкостей, следует выполнять из электропроводных либо антиэлектростатических материалов. Транспортироваться по цехам предприятия они должны на металлических тележках с колесами из электропроводных материалов, причем должен быть обеспечен контакт сосуда или аппарата с корпусом тележки.
При транспортировании электризующихся взрывоопасных веществ на тележках или электрокарах с неэлектропроводным покрышками колес допускается обеспечение контакта корпуса тележки или электрокары с землей и электропроводным полом с помощью присоединенной к корпусу цепочки из меди или другого неискрящего металла, имеющей такую длину,чтобы несколько звеньев при транспортировании постоянно находи¬лись на земле "или на полу о
Для уменьшения шума при движении металлических тележек их колеса могут быть покрыты электропроводной резиной. В местах заполнения передвижных сосудов пол должен быть электропроводным или на него должны быть уложены заземлен¬ные металлические листы, на которые устанавливаются сосуды при заполнении; допускается заземление передвижных сосудов с помощью присоединения их к заземляющему устройству медным тросиком со струбциной.
Для предотвращения опасных искровых разрядов,которые возникают вследствии накопления на теле человека заряда статического электричества при контактном или индуктивном воздействии наэлектризованного материала или элементов одежды, электризующихся при трении друг о друга, во взрывоопасных производствах необходимо обеспечить отекание этих зарядов в землю.
Основным методом выполнения этого требования является обеспечение электростатической проводимости пола и использование антиэлектростатической обуви. В отдельных случаях для обеспечения обуви необходимой проводимости допускается прошивать или пробивать подошву электропроводными материалами, которые не дают механической и выходят под стельку.
Использование носков из шерстяной и синтетической пряжи не
допускается, так как они препятствуют стеканию заряда с тела
человека.
Для обеспечения непрерывного отвода заряда статического электричества с тела человека, с передвижных сосудов, и аппаратов во взрывоопасных помещениях полы должны быть электростатически проводящими.
Запрещается проведение работ внутри емкостей и аппаратов, где возможно создание взрывоопасных, паро-, газо- и пылевоздушных смесей, в комбинезонах, куртках и другой верхней одежде из электризующихся материалов.
Если человек стоит на поверхности земли, имеющие разные по¬тенциалы в местах расположения ступней, то на длине его шага возникает напряжение шага. Это происходит в местах, замыкания на землю оборвавшегося повода или вблизи оди¬ночного заземлителя малого размера; вблизи опоры линии эпектропередач напряжение шага имеет наибольшую величину. При попадания человека под действие шагового напряжения ток через его тело протекает по петле "нога-нога". При малом его значении, когда пострадавший находится на ногах, вызволение пострадавшего заключается в обрыве тока в цепи "нога-нога" путем поднятии одной ноги- исчезает разность потенциалов и человек освобождается от действия электри¬ческого тока.
Удаление с зоны действия шагового напряжения- передвижение небольшими скачками на одной ноге. Если же в результате попадания пострадавшего под действие шагового напряжения, протекание тока по цепи "нога-нога" вызвало судороги мышц ног и человек упал, пострадавшего можно вызволить, изолиро¬вав ступни ног, ботинок с помощью резиновых сапог, шерстя¬ной сухой ткани и т.д.
Весь персонал, обслуживающей эл.установки, должен периодически проходить инструктаж об опасности поражения эл.током и способах оказания первой помощи пострадавшим. Основным условием успеха при оказании первой помощи пострадавшим от эл.тока и других несчастных случаях являются быстрота действий, находчивость и умение подающего помощь.
Величина тока, опасной считается для человека 50мА и более.
Величина тока, смертельной для человека –0,1А.
Перед началом искусственного дыхания необходимо дыхательные пути сделать проходимыми для воздуха. Для этого открывают рот пострадавшего, очищают его от слизи. Затем запрокидывают голову назад до отказа, подкладывают одну руку под шею, а другой надавливая на лоб. Если рот пострадавшего стиснут, то его следует раскрыть. Искусственное дыхание выполняется в следующем порядке: поддерживая голову в запрокинутом состоянии (рот пострадавшего открыт) зажимают ноздри большим и указательным пальцами той руки, которая лежит на лбу. Затем, глубоко вдохнув воздух, прижимают свой рот к открытому рту пострадавшего (можно через марлю, или платок) и резко выдыхают в него воздух. В минуту делают 10-12 таких вдохов-выдохов. За время искусственного дыхания необходимо следить за лицом пострадавшего: если он пошевелит губами, веками, сделает глотательное движение, .нужно проверить, не начнет ли он дышать самостоятельно. В этом случае искусственное дыхание следует приостановить. Если же скажется, что постра¬давший не дышит, то искусственное дыхание немедленно возоб¬новляется.
При отсутствии у пострадавшего пульса, одновременно с искус¬ственным дыханием, надо производить непрямой массаж сердца. Пострадавшего кладут на жесткую поверхность, т.к. мягкая амортизирует толчки. Весьма важно правильно определить место на которое необходимо надавливать- на два пальца выше конца грудины. Положив на это место нижнюю часть ладони одной руки вторую надо положить на нее под прямым углом. Надавливать на грудину следует быстрым толчком такой силы, чтобы смес¬тить ее на 4-5 см. После каждого надавливания следует отни¬мать руки от грудной клетки, чтобы не мешать ее свободному выпрямлению. Частота надавливаний 1 раз в секунду. Для про-верки устойчивости пульса массам прерывают на 2-3 с. Если пульс сохраняется, то массаж прекращают, в противном случае массах возобновляют.
При эксплуатации электроустановок должны соблюдаться . Система мероприятий по электробезопасности распространяется на весь персонал, занятый в обслуживании данных устройств (монтажники, ремонтники, сотрудники оперативного сектора и др.).
Монтажник изучает правила техники безопасности при эксплуатации электроустановок
Порядок применения правил:
Оперативное обслуживание осуществляется служащими из оперативного сектора местных и выездных бригад.
Особенности работы и требования к работникам, которые выполняют обслуживание электроустановок (ЭУ):
Сотрудник, который соблюдает нормы техники электробезопасности при обслуживании ЭУ
Как выглядят предупреждающие плакаты, которые необходимы при осмотре распределительных устройств
Особенности сдачи смены:
Осмотр оборудования:
Единоличный осмотр оборудования сотрудником административно-технического штата 4 группы по электробезопасности
Различают работы:
Особенности работ без снятия напряжения:
Бригада подготовленных электромонтёров, которая выполняет работы без снятия напряжения
Обслуживание ЭУ без снятия напряжения:
Средства защиты, необходимые для обслуживания ЭУ без снятия напряжения
Лицо, ответственное за наряд, также является ответственным за объём предстоящих работ, безопасность труда на ЭУ, квалификационные требования всех членов бригады и наблюдающего.
Выдавать наряды может сотрудник электротехнического сектора, наделённый для этого полномочиями. Для этого у кандидата должна быть группа допуска не ниже 4 в ЭУ до 1кВ и 5 в ЭУ выше 1кВ.
Также распоряжение на ряд работ может быть выдано лицу из оперативного штата с группой-допуском не ниже 4.
Члены бригад должны соблюдать правила безопасности, особые указания производителя, инструкции по эксплуатации и содержанию СЗ.
Допускающий обязан:
Совмещать несколько обязанностей одновременно может производитель, выдающий распоряжение и ответственный руководитель. При этом группа по электробезопасности должна быть не меньше требуемой для одной из занимаемой должности.
Перечень лиц, которые могут быть назначены на должности наблюдающего, руководителя и ответственного, утверждается руководством предприятия и ответственным за электрохозяйство.
При возникновении сомнений в организации безопасности рабочего процесса, подготовка места прекращается.
Ответственным руководителям не разрешено принимать непосредственное участие в технологическом процессе.
Наблюдающему сотруднику запрещено прекращать надзор за рабочими во время выполнения наряда.
В ЭУ до 1кВ разрешено выполнять обязанности допускающего, производителя работ или члена бригады.
На воздушных линиях электропередач (ВЛЭП) всех классов напряжения разрешено совмещение обязанностей допускающего и производителя работ одним лицом.
Выполнение работ на воздушных линиях электропередач
Для военных организаций выбор должностных лиц проводится аналогично.
Руководитель по направлению во время принятия выполненной работы несёт ответственность наравне с допускающим сотрудником. Проверяется: качество монтажа, безопасность, надлежащая подготовка места и др.
Руководитель может быть выбран из сотрудников электротехнического сектора с 5 гр. по электробезопасности. Для ЭУ до 1 кВ не требуется назначение ответственного руководителя (по наряду).
Наблюдающий должен:
Производитель работ:
Наряды должны быть выписаны в количестве 2-х экземпляров. Заполняются разборчивым почерком. Вносить корректировки, зачёркивания и исправления не допускается.
Документ выдаётся бригаде непосредственно перед началом подготовки и обустройства места проведения работ.
Производителю положено выдавать один наряд на одну бригаду. Для однотипных действий может быть выдан общий документ, с указанием очерёдности проведения ремонтов на разных электроустановках (при работе без снятия напряжения).
Как выглядит образец наряда на электромонтажные работы
Получение дополнительных документов требуется в случае перехода на следующий этаж или в РУ с другим классом напряжения.
При выполнении работ в электроустановках состав бригады включает не менее 2 человек – член бригады и производитель работ. В бригаду могут входить не более двух человек с группой-допуском 1 при условии, что на каждого члена с гр. 3 включён один работник с гр. 1.
В случае производства работ по нескольким присоединениям кабельной и воздушной линиям электропередач (КЛ и ВЛ) может быть выдан один наряд, при условии отсутствия напряжения на электроустановках и отсутствия доступа к другим ЭУ.
В случае изменения численности рабочего персонала, а также расширении рабочего пространства выдаётся новый наряд.
Лицо, которое ответственно за наряды, определяет состав в бригадах. Производитель работ несёт ответственность за квалификацию рабочих. Квалификацию и состав членов бригады определяют исходя из масштабов и уровня сложности строительства.
Возможна передача нарядов в телефонном режиме. При этом количество копий документа увеличивается до трёх: 2 заполняет руководитель работ, а 1 – ответственный за выдачу. Работник, ответственный за выдачу нарядов должен продиктовать текст документа в виде телефонограммы. Вместо визы ответственного на бланках, прописывается его фамилия и заверяется подписью принимающего наряд по телефону. Допуск к работе в таких случаях производится в общеустановленном порядке.
Оперативный персонал во время дежурства, может быть привлечён к выполнению работ и включён в наряд без записи в оперативном журнале.
Если оперативный персонал совмещает обязанности ремонтников (при условии отсутствия оперативных сотрудников) выписывают два экземпляра наряда. Хранятся они у ответственного за выдачу наряда и производителя.
Перед началом рабочего процесса членов бригады положено предупредить об опасности сближения деревьев с проводами ЛЭП.
Деревья в аварийном состоянии подлежат валке в первую очередь. Для предотвращения повреждения ЛЭП срубленными стволами, применяют оттяжки. Непосредственно перед валкой дерева оповещают всех членов бригады.
Расчистка бригадой сотрудников охранной зоны линии электропередач
Вал деревьев проводят только в сторону подруба.
Площадка под валку деревьев должна быть расчищена до начала процесса. При наличии снежного покрова, расчищают две дорожки (5 м) в сторону падения и от него под углом.
Запрещено:
К командированному персоналу относят сотрудников, которые выполняют работы на электроустановках, но не входят в штат данной структурной единицы.
Допуск к работе в ЭУ предоставляется сотруднику организацией, в которую он прибыл на основании направления (письма) командирующего предприятия.
Как и штатный, командированный сотрудник при себе должен иметь личное удостоверение, не простроченное, аккредитованное на постоянном месте работы.
Организация, в которую направили персонал, отвечает за:
Подготавливать место, выполнять пуск и отключение электрооборудования должны сотрудники эксплуатирующего ЭУ предприятия.
Проведение инструктажа осуществляется лицом из административно-технического сектора с 5 группой допуска по электробезопасности, а также с 4 гр. работниками оперативного штата.
Проведение инструктажа по технике безопасности при эксплуатации электроустановок командируемому составу работников
Командируемые по месту прибытия проходят специальный инструктаж с учётом особенностей производства и электрооборудования.
Ответственные за наряды должны проходить проверку на знания схем электроустановок, на которых предстоит ремонт. После этого в штатном журнале производится запись о прохождении инструктажа.
В случае выполнения ремонта линии пофазно, накладывается одно заземление, причём проводить работы разрешено на расстоянии не более 20 м от него. Если на линии занимаются несколько бригад, провод заземляют на каждом участке.
При необходимости, персонал может перемещаться по кабелям (сечением не менее 70 мм 2) и проводам более 240 мм 2 .
Осмотр ЛЭП в тяжёлые погодные условия, а также на труднодоступных участках, должны осуществлять 2 сотрудника с группой-допуском не менее 2.
Отсоединение заземляющих спусков проводят строго в заземляющих перчатках, только после заземление молниезащитного троса.
При необходимости остановки движения на дорогах, вызывается представитель транспортной службы, который регулирует движение автотранспорта. Для нормального движения транспортных средств на аварийных участках, провода поднимают до необходимого габарита.
У персонала должны быть платы с надписью «осторожно, напряжение» для установки в местах проведения обслуживания.
Запрещено!
Организация работ на КЛ, РУ (распределительные устройства) и ПС (подстанция):
При обслуживании осветительной сети на телескопической вышке с изолирующим звеном, чистка арматуры и замена лампочек производится без снятия напряжения. При условии расположения светильников ниже фазных проводов, обслуживание допускается на деревянных лестницах.
Если вышка не имеет изолирующего элемента, заземлению подлежат все подвешенные провода на опоре. Проводить этот вид работ могут лица с группой-допуском не ниже 3.
Перед заменой пускорегулирующего аппарата (ПАР) или газоразрядных ламп, необходимо отсоединение провода от общей сети и разряжение конденсаторов. Снятие напряжение необходимо для организации работ на одной отключённой цепи в области наведённого напряжения ЛЭП выше 35 кВ.
Работы без снятия напряжения возможны:
Для каждой ВЛ нужен отдельный наряд, кроме тех случаев, когда документ выдаётся на однотипные работы (для обслуживания многоцепных линий и др.).
При перерыве в работе до следующего дня, установленные заземления на линиях не подлежат снятию. Продолжение работ производится только после проверки работоспособности заземляющего устройства.
Техника безопасности при работе с электроустановками подробно рассмотрена в этом видео.
Правила техники безопасности при эксплуатации электроустановок потребителей необходимы для достижения качества работ электрических сетей и систем.
Электроустановкой называется установка (совокупность машин, аппаратов, линий и вспомогательного оборудования вместе с сооружениями и помещениями, в которых они установлены), в которой производится, преобразуется, передается, распределяется, потребляется электрическая энергия. Основные требования к устройству электроустановок изложены в Правилах устройства электроустановок (ПУЭ), а основные мероприятия, предотвращение воздействия на работающих опасных производственных факторов в действующих электроустановках, содержат Правила техники безопасности при эксплуатации электроустановок (ПТБ).
Электробезопасность электроустановок обеспечивается; конструкцией электроустановок; техническими способами и средствами защиты; организационными и техническими мероприятиями.
А. Требования безопасности к конструкции электроустановок Конструкция электроустановок (ЭУ) должна соответствовать условиям их эксплуатации и обеспечивать защиту персонала от соприкосновения с токоведущими и движущимися частями, а оборудование -- от попадания внутрь посторонних твердых тел и воды. Ограждение токоведущих частей является обязательной частью конструкции электрооборудования.
Требования (правила и нормы) электробезопасности к конструкции и устройству ЭУ устанавливаются в стандартах Системы стандартов безопасности труда, а также в стандартах и технических условиях на электротехнические изделия.
Классификация электроустановок и помещений по степени электроопасности
Электроустановки по условиям электробезопасности разделяются ПУЭ на ЭУ до 1 кВ и ЭУ выше 1 кВ (по действующему значению напряжения).
По степени защиты от атмосферных воздействий различают открытые, или наружные ЭУ, не защищенные зданием, и закрытые, или внутренние ЭУ, размещенные внутри здания.
Помещения или отгороженные, например, сетками, части помещения, доступные только для квалифицированного обслуживающего персонала, называются электропомещениями. Электропомещения подразделяют на сухие (относительная влажность воздуха n не превышает 60%), влажные (n более 60%, но не превышает 75%), сырые (n превышает 75%), особо сырые (n близко к 100%), жаркие (температура воздуха длительно превышает 35 °С), пыльные (с токоведущей и нетоковедущей пылью) и помещения с химически активной или органической средой.
В отношении опасности поражения людей электротоком различаются:
помещения без повышенной опасности, в которых отсутствуют условия, создающие повышенную или особую опасность
помещения с повышенной опасностью, характеризующиеся наличием в них одного из следующих условий:
Виды исполнения электрооборудования
Электрооборудование по исполнению подразделяется на:
общепромышленное;
рудничное нормальное (РН), не имеющее средств взрывозащиты;
рудничное повышенной надежности (РП) против взрыва, в котором взрывозащита обеспечивается в нормальном режиме его работы;
рудничное взрывобезопасное (РВ), обеспечивающее защиту от взрыва окружающей взрывоопасной среды в результате искрения, электрической дуги и нагрева, происходящих в аппарате при его нормальной работе и при возможных повреждениях;
рудничное особо взрывобезопасное (РО) при любых повреждениях, имеющее защиту от действия искр и электрических дуг как при нормальной работе, так и при любом числе повреждений элементов (кроме защитных).
Каждый вид исполнения электрооборудования имеет определенную область применения, и отступления от нее являются серьезным нарушением Правил безопасности.
Рудничное взрывозащищенное электрооборудование может иметь следующие виды взрывозащиты:
взрывонепроницаемую оболочку;
искробезопасную электрическую сеть;
защиту повышенной надежности (защита вида «е»);
масляное заполнение оболочки;
кварцевое заполнение оболочки;
автоматическое защитное отключение и специальный вид взрывозащиты.
Б. Технические способы и средства зашиты
Для обеспечения Электробезопасности применяют отдельно или в сочетании друг с другом следующие технические способы и средства:
защитное заземление;
зануление;
выравнивание потенциалов;
малое напряжение;
электрическое разделение сетей;
защитное отключение;
изоляция токоведущих частей (рабочая, дополнительная, усиленная, двойная);
компенсация токов замыкания на землю;
оградительные устройства;
Технические способы и средства защиты, обеспечивающие
Электробезопасность, устанавливаются с учетом:
Защитное заземление какой-либо части ЭУ или другой установки -- преднамеренное электрическое соединение этой части с заземляющим устройством с целью обеспечения Электробезопасности. Защитное действие заземления основано на снижении напряжения соприкосновения, что достигается путем уменьшения потенциала на корпусе оборудования относительно земли за счет малого сопротивления заземления. В случае замыкания фазы на корпус ЭУ ток пойдет в землю двумя параллельными путями: через человека и через заземление и распределится между ними обратно пропорционально их сопротивлениям. Так как сопротивление цепи «человек-земля» (1000 Ом) значительно больше сопротивления цепи «корпус-земля» (несколько Ом), то значение тока, проходящего через человека, не будет опасным.
Небольшое сопротивление цепи «корпус электрооборудования - земля» достигается путем применения заземляющего устройства. Заземляющее устройство, используемое для соединения с землей, представляет собой совокупность заземлителя и заземляющих проводников. Заземлителем называется проводник (электрод) или совокупность металлических соединенных между собой проводников (электродов), находящихся в соприкосновении с землей. Для заземления используют:
Проводник, соединяющий заземляемые части с заземлителем, называется заземляющим проводником. Наибольшее допустимое сопротивление заземляющего устройства нормируется ПУЭ в следующих пределах: ЭУ до 1 кВ сети с изолированной нейтралью - не более 4 Ом; ЭУ до 1 кВ сети с глухозаземленной нейтралью - не более 2, 4 и 8 Ом при линейных напряжениях соответственно 660, 380, 220 В; ЭУ выше 1 кВ сети с изолированной нейтралью - не более 10 Ом.
Зануление в ЭУ напряжением до 1 кВ - преднамеренное электрическое соединение частей ЭУ, нормально не находящихся под напряжением, с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухозаземленной средней точкой источника в сетях постоянного тока. Принцип действия зануления заключается в превращении замыкания на корпус ЭУ в однофазное короткое замыкание между фазным и нулевым проводами за счет соединения их нулевым защитным проводником с целью создания в цепи столь большого тока короткого замыкания, при котором срабатывает защита и ЭУ автоматически отключается от сети. В качестве защиты могут быть использованы плавкие предохранители, время срабатывания которых 5-7 с, автоматические выключатели с временем срабатывания 1-2 с и др.
Выравнивание потенциалов - это метод снижения напряжений прикосновения и шага между точками электрической цепи, к которым возможно одновременное прикосновение или на которых может одновременно стоять человек. Потенциалы выравнивают, как правило, путем устройства контурного заземления, при котором заземлители размещаются по контуру (периметру) площадки, занятой оборудованием, или распределяются по ней по возможности равномерно в виде сетки. В производственном помещении корпуса электрического и производственного оборудования в той или иной степени связаны между собой. При замыкании на корпус в каком-либо из электроприемников все металлические части получают близкое по значению напряжение относительно земли. В результате напряжение между корпусом электроприемника и полом существенно уменьшается, происходит выравнивание потенциалов по всей площади помещения. При выравнивании потенциалов человек, находящийся в этой цепи замыкания, оказывается под сравнительно малым напряжением. Выравнивание потенциалов применяют, как дополнение к другим мерам защиты.
Малое напряжение - это номинальное напряжение не более 42 В между фазами и по отношению к земле, применяемое в ЭУ для обеспечения электробезопасности. При использовании малых напряжений резко снижается опасность поражения, особенно при работах в помещениях с повышенной опасностью, особо опасных и на наружных ЭУ. Однако ЭУ и с таким напряжением могут быть опасными при двухфазном прикосновении. Малые напряжения применяют для питания электроинструмента, светильников стационарного освещения, переносных ламп в помещениях с повышенной опасностью или особо опасных и в других случаях. Источниками малого напряжения могут быть специальные понижающие трансформаторы с вторичным напряжением 12-42 В. Использование малых напряжений эффективная мера защиты, однако область ее применения невелика, что обусловлено трудностями создания протяженных сетей и мощных электроприемников малого напряжения.
Электрическое разделение сетей - это разделение сети на отдельные электрически не связанные между собой участки с помощью разделительного трансформатора. Разделительный трансформатор имеет коэффициент трансформации 1:1 и отделяет (изолирует) электроприемник от первичной сети и сети заземления. От разделительного трансформатора может питаться только один электроприемник с номинальным током плавкой вставки предохранителя или расцепителя автомата на первичной стороне не более 15 А. Вторичная обмотка трансформатора и корпус электроприемника не должны иметь ни заземления, ни связи с сетью зануления. Область применения электрического разделения сетей - ЭУ до 1 кВ, эксплуатация которых связана с повышенными требованиями обеспечения электробезопасности (ручной электроинструмент, передвижные ЭУ).
Защитное отключение предназначено для быстрого автоматического отключения электроустановок от сети при возникновении в них опасности поражения током. Смысл зашиты, в этом случае заключается в ограничении времени протекания через тело человека опасного тока. При случайном прикосновении человека к токоведущим частям, находящимся под напряжением, происходит изменение некоторых электрических параметров, например, напряжения корпуса относительно земли, тока замыкания на землю, напряжения фазы относительно земли, оперативного тока и т.д. Изменение любого из этих параметров до определенного предела, при котором возникает опасность поражения человека током, может стать входным сигналом, вызывающим срабатывание специального устройства защитного отключения (УЗО), время срабатывания которого не должно превышать 0,2 с. Принцип работы УЗО состоит в том, что оно постоянно контролирует величину входного сигнала и сравнивает его с наперед установленной величиной (уставкой). Если входной сигнал превышает уставку, то защита срабатывает, т.к. автоматически отключает поврежденную ЭУ от источника питания. Основными частями УЗО являются: прибор защитного отключения, представляющий собой совокупность отдельных элементов, реагирующих на изменение соответствующего параметра сети и дающих сигнал на отключение установки от сети, и автоматический выключатель, отключающий защищаемую ЭУ при поступлении сигнала от прибора защитного отключения. Защитное отключение может служить дополнением к системам заземления и зануления, а также в качестве единственной и основной меры защиты в ЭУ до 1 кВ. Защитное отключение незаменимо при использовании электрифицированного инструмента.
Изоляция токоведущих частей электроустановок является важным средством защиты от прикосновения к ним. Электрическая изоляция -- это слой диэлектрика, которым покрывается поверхность токоведущих частей (эмали и оплетка обмоточных проводов, пропиточные лаки и компаунды и др.), или конструкция, выполненная из диэлектрика, которой токоведущие части отделяются от других частей (например, пластмассовый корпус ручной электродрели). Состояние изоляции характеризуется ее электрической прочностью, диэлектрическими потерями и электрическим сопротивлением. Изоляция препятствует протеканию токов через нее благодаря большому сопротивлению.
Изоляцию подразделяют на рабочую (обеспечивает нормальную работу ЭУ и защиту от поражения электрическим током), дополнительную (предусматривается дополнительно к рабочей в случае ее повреждения), усиленную (улучшенная рабочая изоляция, обеспечивающая такую же степень защиты, как и двойная), двойную (состоит из рабочей и дополнительной изоляции).
С течением времени и под воздействием окружающей среды изоляция теряет свои первоначальные свойства, стареет. Содержание изоляции в исправном состоянии является одним из важнейших требований ПУЭ. Контроль сопротивления изоляции, ее качества может быть периодический и непрерывный. Сопротивление изоляции силовых и осветительных электропроводов должно быть не ниже 0,5 МО.
Компенсация токов замыкания на землю имеет место в случае, когда между нулевой точкой источника питания (нейтралью) и землей включается компенсирующая катушка. Такое устройство своей индуктивностью компенсирует емкостную составляющую тока замыкания на землю и снижает его значение. Компенсация емкостной составляющей тока замыкания на землю применяется обычно в сетях напряжением выше 1 кВ. Эта мера применяется в дополнение к другим защитным мерам -- защитному заземлению или защитному отключению.
Оградительные устройства - устройства, предотвращающие прикосновение или приближение на опасное расстояние к токоведущим частям ЭУ в случаях, когда провода или токоведущие части электрооборудования не могут иметь изоляцию (например, троллейбусные провода). Ограждение токоведущих частей должно предусматриваться конструкцией электрооборудования. Стационарные ограждающие устройства бывают как сплошные, так и сетчатые. Сплошные ограждения в виде кожухов и крышек применяются в ЭУ напряжением до 1 кВ. Сетчатые ограждения применяют в ЭУ, доступных лишь квалифицированному электротехническому персоналу; они имеют двери, запираемые на замок. К переносным, временным ограждающим устройствам относятся: щиты, изолирующие накладки, изолирующие колпаки, временные переносные заземления. В тех случаях, когда изоляция и ограждение токоведущих частей оказываются невозможными или нецелесообразными (например, воздушные линии электропередачи высокого напряжения), их размещают на недоступной для прикосновения высоте.
Предупредительная сигнализация, блокировка, знаки безопасности Предупредительная сигнализация выполняется световой и звуковой и широко используется в сочетании с другими мерами защиты. Сигнальные лампы и другие светосигнальные аппараты должны иметь знаки или надписи, указывающие значения сигналов (например, «Включено», «Нагрев» и т.п.). Блокировкой называется автоматическое устройство, с помощью которого надежно исключается возможность случайного прикосновения человека к находящимся под напряжением частям, расположенным в специальных закрытых помещениях. Для профилактики электротравматизма применяют знаки безопасности и предупредительные плакаты. Плакаты делятся на 4 группы: предупреждающие, запрещающие, предписывающие и указательные (ПТЭ и ПТБ). По характеру применения плакаты бывают постоянные и переносные.
Средства защиты и предохранительные приспособления предназначены для защиты персонала от электротравм при работе на ЭУ. По назначению средства защиты разделяют на изолирующие, ограждающие и предохранительные. В свою очередь изолирующие средства электрозащиты делят на основные и дополнительные.
Основные изолирующие средства способны длительное время выдерживать рабочее напряжение ЭУ и допускают касание к токоведущим частям оборудования. К ним относятся: в ЭУ напряжением до 1 кВ - изолирующие штанги, изолирующие и измерительные клещи, указатели напряжения, диэлектрические перчатки, слесарно-монтажный инструмент с изолированными ручками; в ЭУ напряжением выше 1 кВ - оперативные и измерительные штанги, изолирующие и электроизмерительные клещи, указатели напряжения и др. Дополнительные изолирующие средства самостоятельно не обеспечивают безопасность персонала и поэтому применяются вместе с основными в виде дополнительной меры защиты. К таким средствам относятся в ЭУ напряжением до 1 кВ диэлектрические галоши, коврики, изолирующие подставки; в ЭУ напряжением выше 1 кВ -- диэлектрические перчатки, боты, коврики, изолирующие подставки.
Ограждающие защитные средства предназначены для временного ограждения токоведущих частей, находящихся под напряжением. К ним относятся щиты, барьеры, ограждения, а также временные переносные заземления.
Вспомогательные защитные средства служат для защиты персонала от случайного падения с высоты (предохранительные пояса и др.), для обеспечения безопасного подъема на высоту (когти, лестница), для защиты от световых, тепловых, механических и химических воздействий электрического тока (защитные очки, щитки, рукавицы и др.).
электроустановка безопасность защита заземление
Студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будут вам очень благодарны.
Размещено на http://www.allbest.ru/
Качканарский горно-промышленный колледж
Электроустановкой называется установка (совокупность машин, аппаратов, линий и вспомогательного оборудования вместе с сооружениями и помещениями, в которых они установлены), в которой производится, преобразуется, передается, распределяется, потребляется электрическая энергия. Основные требования к устройству электроустановок изложены в Правилах устройства электроустановок (ПУЭ), а основные мероприятия, предотвращение воздействия на работающих опасных производственных факторов в действующих электроустановках, содержат Правила техники безопасности при эксплуатации электроустановок (ПТБ).
А. Требования безопасности к конструкции электроустановок Конструкция электроустановок (ЭУ) должна соответствовать условиям их эксплуатации и обеспечивать защиту персонала от соприкосновения с токоведущими и движущимися частями, а оборудование -- от попадания внутрь посторонних твердых тел и воды. Ограждение токоведущих частей является обязательной частью конструкции электрооборудования.
Помещения или отгороженные, например, сетками, части помещения, доступные только для квалифицированного обслуживающего персонала, называются электропомещениями. Электропомещения подразделяют на сухие (относительная влажность воздуха n не превышает 60%), влажные (n более 60%, но не превышает 75%), сырые (n превышает 75%), особо сырые (n близко к 100%), жаркие (температура воздуха длительно превышает 35 °С), пыльные (с токоведущей и нетоковедущей пылью) и помещения с химически активной или органической средой.
Защитное заземление какой-либо части ЭУ или другой установки -- преднамеренное электрическое соединение этой части с заземляющим устройством с целью обеспечения Электробезопасности. Защитное действие заземления основано на снижении напряжения соприкосновения, что достигается путем уменьшения потенциала на корпусе оборудования относительно земли за счет малого сопротивления заземления. В случае замыкания фазы на корпус ЭУ ток пойдет в землю двумя параллельными путями: через человека и через заземление и распределится между ними обратно пропорционально их сопротивлениям. Так как сопротивление цепи «человек-земля» (1000 Ом) значительно больше сопротивления цепи «корпус-земля» (несколько Ом), то значение тока, проходящего через человека, не будет опасным.
Небольшое сопротивление цепи «корпус электрооборудования - земля» достигается путем применения заземляющего устройства. Заземляющее устройство, используемое для соединения с землей, представляет собой совокупность заземлителя и заземляющих проводников. Заземлителем называется проводник (электрод) или совокупность металлических соединенных между собой проводников (электродов), находящихся в соприкосновении с землей. Для заземления используют:
Проводник, соединяющий заземляемые части с заземлителем, называется заземляющим проводником. Наибольшее допустимое сопротивление заземляющего устройства нормируется ПУЭ в следующих пределах: ЭУ до 1 кВ сети с изолированной нейтралью - не более 4 Ом; ЭУ до 1 кВ сети с глухозаземленной нейтралью - не более 2, 4 и 8 Ом при линейных напряжениях соответственно 660, 380, 220 В; ЭУ выше 1 кВ сети с изолированной нейтралью - не более 10 Ом.
Зануление в ЭУ напряжением до 1 кВ - преднамеренное электрическое соединение частей ЭУ, нормально не находящихся под напряжением, с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухозаземленной средней точкой источника в сетях постоянного тока. Принцип действия зануления заключается в превращении замыкания на корпус ЭУ в однофазное короткое замыкание между фазным и нулевым проводами за счет соединения их нулевым защитным проводником с целью создания в цепи столь большого тока короткого замыкания, при котором срабатывает защита и ЭУ автоматически отключается от сети. В качестве защиты могут быть использованы плавкие предохранители, время срабатывания которых 5-7 с, автоматические выключатели с временем срабатывания 1-2 с и др.
Выравнивание потенциалов - это метод снижения напряжений прикосновения и шага между точками электрической цепи, к которым возможно одновременное прикосновение или на которых может одновременно стоять человек. Потенциалы выравнивают, как правило, путем устройства контурного заземления, при котором заземлители размещаются по контуру (периметру) площадки, занятой оборудованием, или распределяются по ней по возможности равномерно в виде сетки. В производственном помещении корпуса электрического и производственного оборудования в той или иной степени связаны между собой. При замыкании на корпус в каком-либо из электроприемников все металлические части получают близкое по значению напряжение относительно земли. В результате напряжение между корпусом электроприемника и полом существенно уменьшается, происходит выравнивание потенциалов по всей площади помещения. При выравнивании потенциалов человек, находящийся в этой цепи замыкания, оказывается под сравнительно малым напряжением. Выравнивание потенциалов применяют, как дополнение к другим мерам защиты.
Малое напряжение - это номинальное напряжение не более 42 В между фазами и по отношению к земле, применяемое в ЭУ для обеспечения электробезопасности. При использовании малых напряжений резко снижается опасность поражения, особенно при работах в помещениях с повышенной опасностью, особо опасных и на наружных ЭУ. Однако ЭУ и с таким напряжением могут быть опасными при двухфазном прикосновении. Малые напряжения применяют для питания электроинструмента, светильников стационарного освещения, переносных ламп в помещениях с повышенной опасностью или особо опасных и в других случаях. Источниками малого напряжения могут быть специальные понижающие трансформаторы с вторичным напряжением 12-42 В. Использование малых напряжений эффективная мера защиты, однако область ее применения невелика, что обусловлено трудностями создания протяженных сетей и мощных электроприемников малого напряжения.
Электрическое разделение сетей - это разделение сети на отдельные электрически не связанные между собой участки с помощью разделительного трансформатора. Разделительный трансформатор имеет коэффициент трансформации 1:1 и отделяет (изолирует) электроприемник от первичной сети и сети заземления. От разделительного трансформатора может питаться только один электроприемник с номинальным током плавкой вставки предохранителя или расцепителя автомата на первичной стороне не более 15 А. Вторичная обмотка трансформатора и корпус электроприемника не должны иметь ни заземления, ни связи с сетью зануления. Область применения электрического разделения сетей - ЭУ до 1 кВ, эксплуатация которых связана с повышенными требованиями обеспечения электробезопасности (ручной электроинструмент, передвижные ЭУ).
Защитное отключение предназначено для быстрого автоматического отключения электроустановок от сети при возникновении в них опасности поражения током. Смысл зашиты, в этом случае заключается в ограничении времени протекания через тело человека опасного тока. При случайном прикосновении человека к токоведущим частям, находящимся под напряжением, происходит изменение некоторых электрических параметров, например, напряжения корпуса относительно земли, тока замыкания на землю, напряжения фазы относительно земли, оперативного тока и т.д. Изменение любого из этих параметров до определенного предела, при котором возникает опасность поражения человека током, может стать входным сигналом, вызывающим срабатывание специального устройства защитного отключения (УЗО), время срабатывания которого не должно превышать 0,2 с. Принцип работы УЗО состоит в том, что оно постоянно контролирует величину входного сигнала и сравнивает его с наперед установленной величиной (уставкой). Если входной сигнал превышает уставку, то защита срабатывает, т.к. автоматически отключает поврежденную ЭУ от источника питания. Основными частями УЗО являются: прибор защитного отключения, представляющий собой совокупность отдельных элементов, реагирующих на изменение соответствующего параметра сети и дающих сигнал на отключение установки от сети, и автоматический выключатель, отключающий защищаемую ЭУ при поступлении сигнала от прибора защитного отключения. Защитное отключение может служить дополнением к системам заземления и зануления, а также в качестве единственной и основной меры защиты в ЭУ до 1 кВ. Защитное отключение незаменимо при использовании электрифицированного инструмента.
Изоляция токоведущих частей электроустановок является важным средством защиты от прикосновения к ним. Электрическая изоляция -- это слой диэлектрика, которым покрывается поверхность токоведущих частей (эмали и оплетка обмоточных проводов, пропиточные лаки и компаунды и др.), или конструкция, выполненная из диэлектрика, которой токоведущие части отделяются от других частей (например, пластмассовый корпус ручной электродрели). Состояние изоляции характеризуется ее электрической прочностью, диэлектрическими потерями и электрическим сопротивлением. Изоляция препятствует протеканию токов через нее благодаря большому сопротивлению.
С течением времени и под воздействием окружающей среды изоляция теряет свои первоначальные свойства, стареет. Содержание изоляции в исправном состоянии является одним из важнейших требований ПУЭ. Контроль сопротивления изоляции, ее качества может быть периодический и непрерывный. Сопротивление изоляции силовых и осветительных электропроводов должно быть не ниже 0,5 МО.
Компенсация токов замыкания на землю имеет место в случае, когда между нулевой точкой источника питания (нейтралью) и землей включается компенсирующая катушка. Такое устройство своей индуктивностью компенсирует емкостную составляющую тока замыкания на землю и снижает его значение. Компенсация емкостной составляющей тока замыкания на землю применяется обычно в сетях напряжением выше 1 кВ. Эта мера применяется в дополнение к другим защитным мерам -- защитному заземлению или защитному отключению.
Оградительные устройства - устройства, предотвращающие прикосновение или приближение на опасное расстояние к токоведущим частям ЭУ в случаях, когда провода или токоведущие части электрооборудования не могут иметь изоляцию (например, троллейбусные провода). Ограждение токоведущих частей должно предусматриваться конструкцией электрооборудования. Стационарные ограждающие устройства бывают как сплошные, так и сетчатые. Сплошные ограждения в виде кожухов и крышек применяются в ЭУ напряжением до 1 кВ. Сетчатые ограждения применяют в ЭУ, доступных лишь квалифицированному электротехническому персоналу; они имеют двери, запираемые на замок. К переносным, временным ограждающим устройствам относятся: щиты, изолирующие накладки, изолирующие колпаки, временные переносные заземления. В тех случаях, когда изоляция и ограждение токоведущих частей оказываются невозможными или нецелесообразными (например, воздушные линии электропередачи высокого напряжения), их размещают на недоступной для прикосновения высоте.
Предупредительная сигнализация, блокировка, знаки безопасности Предупредительная сигнализация выполняется световой и звуковой и широко используется в сочетании с другими мерами защиты. Сигнальные лампы и другие светосигнальные аппараты должны иметь знаки или надписи, указывающие значения сигналов (например, «Включено», «Нагрев» и т.п.). Блокировкой называется автоматическое устройство, с помощью которого надежно исключается возможность случайного прикосновения человека к находящимся под напряжением частям, расположенным в специальных закрытых помещениях. Для профилактики электротравматизма применяют знаки безопасности и предупредительные плакаты. Плакаты делятся на 4 группы: предупреждающие, запрещающие, предписывающие и указательные (ПТЭ и ПТБ). По характеру применения плакаты бывают постоянные и переносные.
Основные изолирующие средства способны длительное время выдерживать рабочее напряжение ЭУ и допускают касание к токоведущим частям оборудования. К ним относятся: в ЭУ напряжением до 1 кВ - изолирующие штанги, изолирующие и измерительные клещи, указатели напряжения, диэлектрические перчатки, слесарно-монтажный инструмент с изолированными ручками; в ЭУ напряжением выше 1 кВ - оперативные и измерительные штанги, изолирующие и электроизмерительные клещи, указатели напряжения и др. Дополнительные изолирующие средства самостоятельно не обеспечивают безопасность персонала и поэтому применяются вместе с основными в виде дополнительной меры защиты. К таким средствам относятся в ЭУ напряжением до 1 кВ диэлектрические галоши, коврики, изолирующие подставки; в ЭУ напряжением выше 1 кВ -- диэлектрические перчатки, боты, коврики, изолирующие подставки.
Причины низкой эффективности защиты электроустановок от пожаров. Классификация зон помещения по ПУЭ. Пожарная безопасность при эксплуатации электроустановок. Средства автоматики для защиты от возникновения пожаров при эксплуатации электроустановок.
курсовая работа , добавлен 15.11.2011
Правила эксплуатации электроустановок. Изоляция токоведущих частей. Устройства предотвращающие поражение персонала электрическим током в результате ошибочных действий. Защитные меры комбинированного действия. Требования к заземляющим устройствам.
курс лекций , добавлен 20.03.2011
Требования межотраслевых правил по охране труда при эксплуатации электроустановок. Порядок регистрации работ, выполняемых в порядке текущей эксплуатации. Дополнительные меры безопасности. Перечень мероприятий при испытании повышенным напряжением.
шпаргалка , добавлен 05.04.2009
Особенности развития пожаров на объектах энергетики. Боевые действия работников электроустановок и спасателей в случае возникновения пожара на трансформаторах, реакторах и масляных выключателях. Требования безопасности при тушении электроустановок.
реферат , добавлен 09.03.2011
Опасность воздействия на людей электрического тока. Защитное заземление как основная мера защиты металлоконструкции. Состав заземления, обозначения системы заземления на схемах. Виды систем заземления. Принцип действия зануления, системы зануления.
реферат , добавлен 19.11.2010
Обеспечение безопасности на железнодорожных станциях при обслуживании электроустановок. Условия возникновения электротравматизма. Влияние контактной сети переменного тока на металлические сооружения. Технические способы и средства защиты, первая помощь.
курсовая работа , добавлен 02.11.2014
Виды деятельности предприятия, структура его управления. Описание должностных обязанностей, прав и ответственности электромонтера. Требования безопасности в процессе ремонта и эксплуатации электроустановок. Правила поведения в аварийных ситуациях.
отчет по практике , добавлен 29.04.2014
Типы воздействия электрического тока на организм человека, средства защиты от электротравм. Обеспечение безопасности эксплуатации подъемно-транспортной техники. Правила работы с медицинским оборудованием, биологическими объектами и промышленными ядами.
реферат , добавлен 16.12.2012
Общее понятие о производственной санитарии. Устройство и назначение защитного заземления электроустановок. Причины возникновения чрезвычайных ситуаций, их характеристика. Эвакуация городского населения и ее организация. Характеристика поражающих факторов.
контрольная работа , добавлен 19.01.2010
Причины возникновения пожаров. Меры пожарной безопасности при эксплуатации электроустановок, проведении техпроцессов, использовании горючих веществ. Огнегасительные средства и техника тушения пожаров. Системы оповещения людей и пожарной сигнализации.
