Как подключить интернет кабель к разъему. Как правильно выполнить обжим витой пары для подключения к Интернету: схема

В современный период, когда интернет есть в каждой квартире, любой пользователь должен знать, как правильно прокладывать провода. По крайней мере, человек должен уметь это делать в своей квартире, чтобы тем самым иметь возможность без посторонней помощи создать подключение к всемирной паутине. Естественно, после одной лишь прокладки кабеля Интернет у вас не появится, поскольку вы его не подключили к сетевой карте напрямую. Чтобы это сделать, у вас должен быть определенный коннектор. Его следует закрепить на конце провода, в результате должна получиться витая пара.

Однако сделать это без помощи специальных приспособлений не получится, поскольку это устройство должно быть обжато . Но есть и более простой вариант - отправиться в магазин и приобрести там уже готовый кабель «витая пара». Но в этом случае вам придется выложить за него в 5, а то и в 10 раз большую сумму. Поэтому, если вы хотите сэкономить, то попытаемся сделать кабель «витая пара» самостоятельно.

Свое название этот кабель получил неслучайно. В нём представлено 8 медных проводников, которые распределяются парами. Располагаются эти проводки в скрученном виде и имеют примерно такой же цвет. Скажем, это может быть оранжевый и бело-оранжевый, синий и бело-синий и т. д. Учитывая, что они располагаются в виде пары и скручены, то их и решили назвать витой парой.

Для чего нужны 8 проводов?

Следует сказать, что подобный вариант исполнения делался на перспективу. Еще в тот момент, когда только начал получать распространение высокоскоростной интернет, подобные кабели часто применялись во внутренних сетях. Иными словами, с их помощью подключали два и более компьютера или же соединяли с роутером , создавая тем самым общую сеть. В то время все провода имели только 4 провода. Подобные кабели представляли собой 100 мегабитную сеть, для которой была характерна высокая на тот момент скорость передачи данных.

Однако постепенно стали создаваться более скоростные кабели, и потому сегодня у каждого есть возможность сделать сеть со скоростью передачи данных до 1 гигабит в секунду. Такая возможность предусмотрена у любой современной сетевой карты вне зависимости от того, является ли она встроенный или отдельной. И чтобы создать столько высокоскоростную сеть, мы должны иметь кабель с восемью проводами или 4 витых пары.

По этой причине желательно обжимать все восемь проводов, если вы приобрели именно такого исполнения кабель. Однако можно встретить и специальные кабели, у которых предусмотрено только 4 жилы.

Что понадобится для обжимки?

Если вы решили самостоятельно обжать витую пару, то у вас первым делом должен быть сам провод. При его выборе ориентируйтесь на ту скорость, которая вас будет устраивать : провод с 4 жилами сможет обеспечить передачу данных на скорости 100 мегабит в секунду, а кабель с восемью жилами - 1 гигабит. При этом здесь есть важный момент: приобретаемый кабель должен быть специальным, предназначенным для создания сетей и интернета.

На сегодняшний день они выполнены в 2 вариантах:

В рамках UTP кабелей можно выделить несколько подкатегорий: 3, 5, 6 и 7 . Выбирая категорию 3, вы получаете самую дешевую и не очень качественную витую пару, поскольку она имеет тонкие жилы, которые не будут долго служить. Витая пара, относящаяся к категории 7, отличается высочайшей стойкостью и надежностью, однако ввиду высокой цены она не может считаться оптимальным вариантом. Наилучшим выбором среди доступных сегодня является 5 категория, которая не только отличается доступной ценой, но и имеет достаточно неплохое качество исполнения. Сегодня подавляющее большинство организаций используют именно этот кабель, который устроит любого потребителя по всем параметрам.

Разъем RJ-45. Речь идет о стандартном коннекторе, при помощи которого подключаются сетевые устройства. Именно он и будет использоваться нами для закрепления его на зачищенных от изоляции жилах.

Инструмент для обжима. В качестве него сойдет простой перочинный нож. Также потребуются и специальные ножницы, именуемые клещами.

Специальный инструмент . Признаться откровенно, использовать его рядовому пользователю необязательно. Однако если вы поставили перед собой задачу сделать витую пару по всем правилам, то вам придется подготовить и его.

Многие часто задаются вопросом, какой смысл в использовании клещей, если эту операцию можно выполнить при помощи ножниц. Частично они правы, поскольку обжать жилы можно и ими. Однако задайтесь вопросом, сможете ли вы с таким вариантом обжима обеспечить эффективную работу кабеля? Вы сумеете этого добиться при условии, если приобретете самые простые клещи. Причем за них вам придется отдать не более 200 рублей.

Как совместить цвета?

В принципе в этом нет ничего сложного. На сегодняшний день существует два типа подключения:

• стандарт T568A;
• стандарт T568B.

Чтобы вам было проще разобраться с ними, нужно запомнить следующее: первый имеет бело-оранжевый и оранжевый цвет, а второй - бело-зеленый и зеленый.

Откровенно признаться, в нашей стране наиболее популярен 2 вариант. Однако если вы создаете внутреннюю сеть, то можете обжать кабель таким образом, какой вам придется по душе.

Обжим витой пары 8 жил

Остановимся подробно на том, как обжать 8 проводов при создании сети со скоростью 1 гигабит. Учитывая, что сегодня востребованность более скоростных сетей для интернета все возрастает, именно подобная схема обжима и является наиболее популярной.

Процесс обжима сетевого кабеля

Сперва вы должны удалить изоляцию на конце кабеля таким образом, чтобы он был зачищен на 3 см .

Далее мы будем совершать манипуляции с разъемом RJ-45: нам придется вставить провода, однако сперва их следует просто поместить без обжима, дабы выяснить, что каждый из канальчиков выполнен качественно, и провода входят до конца.

Когда настанет пора вставлять провода в коннектор, вам не помешает ориентироваться на контактную группу. Для традиционных разъемов расположение контактов и цветов имеет следующую схему:

После того, как мы вставили все провода, согласно схеме распиновки, следует убедиться, что они вошли до самого конца. Если все выполнено правильно, можно переходить к обжиму.

Кабель с оголенным концом на 3 см мы должны подрезать. Выполнив подобную манипуляцию, мы добьемся того, что провод будет надежно закреплен и не будет двигаться. Такую возможность предусматривает конструкция разъема RJ-45 , у которой имеется особый бугорок, фиксирующий обмотку.

Когда витая пара будет подрезана, нужно провода поместить в коннектор, после чего все эту конструкцию ставим в клещи. Вы легко поймете, куда именно необходимо поместить кабель, поскольку у клещей имеется особый разъем, который подходит лишь для одного положения. После этого нужно лишь надавить на инструмент, и задача будет решена.

Если вы хотите создать подключение для интернет, то вам потребуется подключить специальный провод – витую пару. При желании вы можете купить готовый кабель или же самостоятельно довести его до ума, а для этого придется его обжать. Сделать это довольно просто, если в точности следовать всем правилам. Главное здесь - убедиться, что вы правильно вставили провода, а с остальным вам легко удастся справиться.

Доброе время суток, дорогие посетители! Я тут вспомнил, что я еще не писал о том, как обжать сетевой кабель и чем его можно обжать. Что такое сетевой кабель, думаю вы знаете. Это кабель, по которому вы скорее всего получаете интернет, соединяете компьютер с роутером или же два компьютера напрямую, просто подключив сетевой кабель к сетевым картам двух компьютеров.

И вы наверное знаете, что сетевой кабель продается без коннекторов. Коннекторы, это такая штука на конце сетевого кабеля, которая подключается в сетевую карту, роутер и т. д. Почему так? А представляете, какие дыры нужно бы было сверлить, что бы пропихнуть коннектор:). А так, прокладывается сетевой кабель и после этого на нем обжимаются коннекторы RJ-45, все очень удобно и продумано. Ну вот мы и подошли к тому, что сетевой кабель нужно обжимать, это значит, что нужно одеть на кабель коннектор и зафиксировать его.

У меня как раз есть сетевой кабель, несколько коннекторов RJ-45, специальный инструмент и телефон, на который я буду все это фотографировать, для того, что бы моя инструкция была понятной, и вы быстро научились обжимать витую пару.

Для обжима сетевого кабеля нам понадобится:

1. Сам сетевой кабель , сразу отмеряйте необходимое количество кабеля.
2. Коннекторы . По идеи нужно только два, но я советую купить больше, ну так, на всякий случай:). Они не дорогие, и купить можно в любом компьютерном магазине, собственно как и кабель.
3. Инструмент для обжима . Тут есть несколько вариантов, в идеале нужно купить специальный инструмент, кримпер . Такой как у меня на фотографии выше. Я свой купил за 75 грн. (300 рублей). Если у вас такой штуки нет, то можно использовать отвертку, но не советую.
4. Если будете обжимать отверткой, то понадобится еще обычный нож, для того, что бы зачистить кабель.

Ну что, давайте приступим.

Обжимаем сетевой кабель

Есть еще один нюанс, нам нужно определится, по какому из двух вариантов мы будем обжимать кабель.

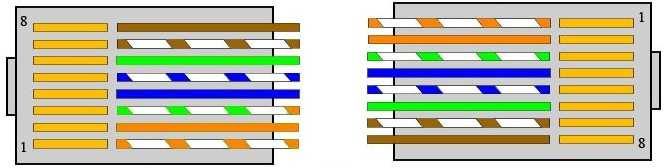

Прямой – такой кабель подойдет для соединения компьютера с роутером, для обычного интернет кабеля и т. д. Можно сказать, что это стандарт.

Ближе к делу.

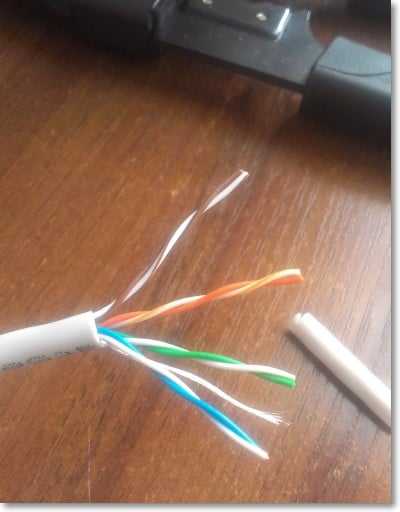

Берем кабель и снимаем верхнюю изоляцию. Просто отступив от начала кабеля примерно два сантиметра, делаем надрез верхней изоляции, в таком инструменте как у меня, есть специальная дырочка, в которую вставляем кабель и просто прокручиваем кримпер вокруг кабеля. Затем снимаем белую изоляцию, просто стянув ее с кабеля.

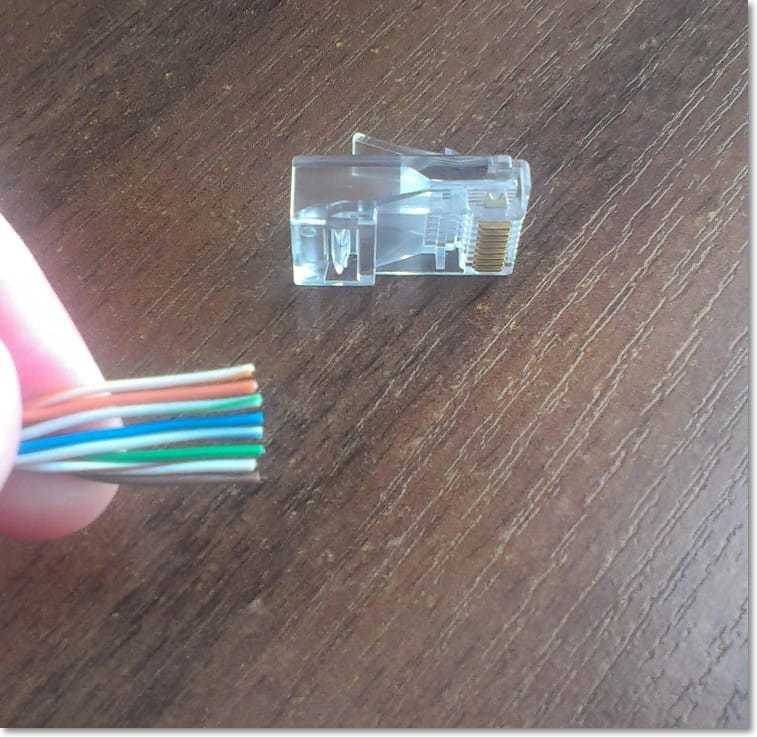

Теперь раскручиваем все проводки так, что бы они были по одному. Зажимаем их пальцами и выставляем в нужном нам порядке, в зависимости от того, какой кабель вы обжимаете. Смотрите схемы выше.

Когда все жилы выставлены правильно, их еще можно обрезать немного, если они получились очень длинными, да и выровнять их не помешает. Значит когда все готово, мы эти жилы очень аккуратно и медленно начинаем вводить в коннектор. Сморите, что бы жилы вошли в коннектор правильно, каждая в свою дырочку. После того, как кабель будет вставлен в коннектор, еще раз проверьте правильность размещения жил, затем вставьте коннектор в кримпер и сожмите рукоятки.

Если Вы читаете эту статью, значит у Вас есть необходимость иметь обжатый кусок нужной длины. Не так важно для чего Вы его будете его использовать, как то, как его правильно обжать. В этой статье, я постараюсь максимально подробно об этом рассказать. Мы пойдем от теории к практике.

В случае если у Вас мало времени, или Вы не хотите читать всю статью, а предпочитаете перейти непосредственно к практической части – смело начинайте читать с главы: «Обжим интернет кабеля – практика». А пока, обо всем по порядку.

Обжим интернет кабеля – теория

Вот мы и подошли к самому интересному. Необходимо понять, для чего нужен обжатый кусок кабеля и что мы будем им подключать? Определить цель создания будущего кабеля чрезвычайно важно – от этого зависит весь процесс обжатия.

Для начала разберем кабель на составляющие. Первым слоем идет внешняя изоляция, под ней может находится экран из фольги, далее – 4 скрученные пары, итого 8 жил. Каждая жила имеет свой цвет, независимо от производителя, цвета жил всегда одинаковые.

Цвета жил:

• Бело-оранжевый
• Оранжевый
• Бело-зеленый
• Зеленый
• Бело-синий
• Синий
• Бело-коричневый
• Коричневый

Существует два способа обжимки кабеля: патч-корд и кроссовер . Что выбрать в Вашем случае? Зависит от его назначения.

Патч-корд – это кабель, обжатый по одной категории с обеих сторон, используется для «прямого» соединения коммутационного оборудования с рабочей станцией.

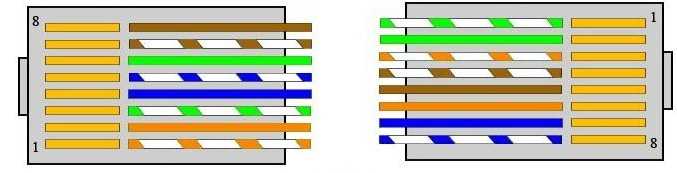

Кроссовер – это кабель, где с одной стороны он обжимается по категории А (об этом чуть позже), а с другой по категории B, он используется что бы соединять два оборудования одного типа (компьютеры, коммутаторы).

Теперь мы знаем, что такое патч-корд и кроссовер, для чего нужен каждый из них.

Остался последний вопрос: что такое категории A и B ? По факту это всего лишь последовательность кабелей (по цветам) в коннекторе.

Способ обжатия:

• Бело-зеленый
• Зеленый
• Бело-оранжевый
• Синий
• Бело-синий
• Оранжевый
• Бело-коричневый
• Коричневый

• Бело-оранжевый
• Оранжевый
• Бело-зеленый
• Синий
• Бело-синий
• Зеленый
• Бело-коричневый
• Коричневый

Чтобы обжать кабель нам необходимо специальное электромонтажное приспособление – Кримпер, в народе – обжимка. Конечно же, еще нам нужны коннекторы 8Р8С (или RJ-45).

На этом теоретическая часть заканчивается и Вы готовы приступить к практике!

Обжим интернет кабеля – практика

Еще раз напомню цвета категорий:

1. Возьмите один конец кабеля и при помощи ножа освободите его от внешней изоляции. Если есть экран – снимите его.

   Размер внешней изоляции совсем небольшой, около 0.4 - 0.8 мм, постарайтесь снять изоляцию как можно аккуратнее чтобы не повредить сами жилы.



2. Расправьте жилы и раскрутите их так, чтобы каждая жила своего цвета была отдельна от другой.
3. Возьмите в одну руку кабель и разложите жилы в том порядке, по цветовой схеме которой планируете обжимать. На фото кабели подготовлены для обжатия по категории B.

   Обратите внимание: для удобства я использую указательный палец «как подставку» для правления и укладки, прижав большим пальцем сам кабель. Старайтесь расправлять его тщательно, чтобы каждая жила была прямой, без витков.

4. После того как Вы расправите и разложите кабели в нужной цветовой гамме, обрежьте неровные концы так, чтобы все 8 жил имели одинаковую длину. Удобнее это делать кримпером, если, конечно, в нем есть лезвие для обрезки.


5. Возьмите коннектор так, чтобы его плоская сторона смотрела вверх, а фиксирующий «носик» - вниз. Аккуратно вставьте жилы в коннектор, проследите за порядком жил в соответствии с необходимой категорией обжатия, не допустите путаницы или смещения.


6. Вставьте коннектор в крипер, сожмите с такой силой, чтобы вилки коннектора разрезали вставленные жилы витой пары.


7. Все готово. Ничего сложно в этом нет, немного сноровки и на обжатие одного кабеля у Вас будет уходить чуть меньше 30 секунд.

Если Вы планируете обжимать интернет кабель часто, я рекомендую Вам приобрести нож для снятия внешней изоляции. Стоит он не дорого, а время экономит ощутимо.

Часто при вставке жил в коннектор одна-две жилы не доходят до конца, такое происходит потому что во время совмещения жил вы давите и чуть ослабляете руку, из-за этого жилы двигаются внутри обмотки и кабели «убегают». Старайтесь крепко держать их во время коммутации. После обжатия уже ничего никуда не «убежит».

Помните! Соединяя два компьютера нужен кроссовер, а компьютер с коммутатором или роутером – патч-корд.

Вам вовсе не обязательно обжимать кабель по цветовым категориям, чтобы все работало. Важно, чтобы цвета на разных концах были в одном и том же порядке.

Остались вопросы?
Позвоните или напишите нам, мы занимаемся всеми видами услуг ИТ аутсорсинга с 2008 года!

Без излишеств, просто профессионалы.
Все права защищены. Данное предложение не является публичной офертой. Частное или полное копирование материалов с сайта без прямой ссылки на страницу-первоисточник, является нарушением авторских прав и преследуется по закону

Кабели витая пара классифицируются по стандарту EIA/TIA 568 и по международной сертификации ISO 11801. Название у них такое из-за спаренных жил, которые свиты между собой. Существует несколько вариантов обжатия кабеля витая пара и коннектора RJ-45.

Этот провод популярен тем, что используется для подключения персонального компьютера с хабом или свичем, а также при соединении двух ПК.

Цветовые схемы обжима в вилке RJ-45

Компьютер – хаб

На всех фотографиях показан кабель для интернета, который применяется в сетях LAN (Local Area Network) и DSL (Digital Subscriber Line).

Варианты подключения кабеля витая пара по стандарту EIA/TIA-568

Как заметно на фото, в обоих схемах кабеля обжимаются по похожей электрической схеме. Только место зеленой витой пары занимает оранжевая и наоборот. Эти пары, обжатые, как по варианту А так и В можно менять между собой, на работоспособности сети это никак не отразится. Вариант В более распространен при обжимке.

Схема подключения провода по схеме "Компьютер-хаб"

Компьютер – компьютер или хаб – хаб

При создании локальной сети из двух компьютеров, подключенных между собой без использования дополнительного оборудования (свича или хаба), предусмотрена следующая система:

Как подключать провода по схеме "Хаб-хаб" или "Компьютер-компьютер"

Для создания сети из двух компьютеров, достаточно один такой кабель вставить в их сетевые порты.

Один провод обжимается по варианту А, а второй по схеме В

Заметьте, что при подключении по схеме компьютер-компьютер, кабеля обжимаются по разным моделям.

Самые современные сетевые карты и хабы, при поддержке технологии Auto-MDIX, способны самостоятельно определять вариант обжатия кабеля и совершают внутреннюю подстройку. Новейшие компьютеры можно подключать к сети или другой машине напрямую, любым удобным способом, не думая о типе цветовой схемы распиновки.

Сравнение схем подключения

Схемы обжатия RJ-45 из четырех проводников

Четырехжильный сетевой провод RJ-45 быстро обрел популярность во времена массового распространения проводного интернета. По сравнению с аналогичным восьмижильным, он стоит в два раза дешевле. Из-за этого поставщики коммуникационных услуг повсеместно используют его при подключении традиционного интернета. При подключении компьютера к всемирной паутине или локальной сети, редко когда нужна скорость более 100 МБ/с. В этом случае делать патч-корд из четырехжильного кабеля финансово выгодно. Если у вас восьмижильный кабель, а скорость небольшая – есть смысл не обжимать все четыре витые пары, а сжать только две: это снизит скорость передачи данных с 1 ГБ/с до 100 МБ/с, а ресурс провода увеличит в два раза. Одна пара задействована для приема сигнала, вторая – для передачи.

Подключаются всегда провода под номерами 1,2,3,6.

Важно подключать проводники под соответствующими номерами

Схематическое изображение подсоединения кабеля для интернета

Электрическая схема подключения сетевой карты компьютера показывает принцип работы витых пар на прием и передачу информации

Электрическая схема подключения кабеля

На цепи видно, что обе пары подключены к хабу и компьютеру по принципу симметричной трансформаторной схемы. Она хороша тем, что подавляет помехи и наводки, гарантирует высокую степень защиты от ошибок монтажа и коротких замыканий.

При необходимости в дополнительной линии или при повреждении витых пар в кабеле, можно увеличить количество линий в два раза, не ухудшив скорость. Или исправить кабель, обжав коннектор на пары, которые до этого не использовались.

Электрические схемы обжатия четырехжильного кабеля аналогичны восьмижильному. На них показаны проводники, которые используются исключительно для приема и передачи сигнала. Пары, которые не применяются, обжимаются, но информация по ним не передается. Они могут эксплуатироваться для дополнительной передачи информации.

Обжимка кабеля по принципу компьютер – хаб (4 провода)

Таблица подключения провода на четыре жилы

Схема подключения компьютер – компьютер

При такой схеме происходит перекрестное соединение (один конец по плану А, второй по схеме В). Соединены оранжевая и зеленая пары.

Перекрестная схема соединения проводов

Как это будет выглядеть сверху в коннекторах

При обнаружении обрыва или короткого замыкания, не обязательно менять провод. Можно заменить витые пары в кабеле. Если ремонтируется вариант В, оранжевая пара меняется на коричневую, а на смену зеленой ставим синюю. Исправление по схеме А, подразумевает замену оранжевой пары на синюю, а зеленую на коричневую.

Неисправную пару можно всегда заменить дополнительной синей или коричневой. Важно помнить номера проводов при четырехжильном соединении кабеля RJ-45 (1,2,3,6).

Всевозможные варианты подключения кабеля витая пара на четыре провода

Как качественно обжать кабель своими руками

Необходимые инструменты для работы

Обжатие провода RJ-45

Четырехжильный кабель обжимается аналогично. Отличие только в количестве пар. Помните про последовательность канавок, как уже писалось выше для кабеля на две пары: 1,2,3,6.

Обжим кабеля без инструмента

Если у вас нет инструмента или не оказалось его под рукой, кабель RJ-45 можно обжать при помощи обыкновенной плоской отвертки. Во время проведения процедуры будьте осторожны, потому что «ручной» метод:

• не всегда обеспечивает необходимое качество обжима;
• увеличивается вероятность сломать или испортить кабель.

Алгоритм обжатия без клещей:

Делать нужно все аналогично описанному выше: отрезать кабель, зачистить внешнюю изоляцию.

Сортируйте жилы по цветам, как на выбранной электрической схеме.

Опять обрежьте проводники до нужной длины.

Аккуратно вставьте в разъем.

Переверните коннектор защелкой вниз, а контактами к себе. Уложить его на плоскую поверхность стоит таким образом, чтобы края разъема надежно опирались на какое-либо основание. А фиксатор был свободным, чтобы избежать случайных поломок.

Схематическое изображение подключения

Проверка надежности соединения

Протестировать крепление можно тремя способами:

Заключение

В этой статье были рассмотрены всевозможные схемы подключения кабеля типа витая пара; как обжать провод из четырех и восьми жил, как сделать это без помощи специального инструмента, как осуществить проверку работоспособности смонтированной схемы. Надеюсь, вы почерпнули необходимую вам информацию и эта статья поможет вам сделать качественную обжимку электрического провода.

Понятием «витая пара» обозначают кабель, в состав которого входят светы друг с другом четыре пары медных жил. Такая конструкция изначально была выбрана для того, чтобы уменьшить влияние различных помех на передачу сигнала.
Для локальной сети нет более универсального варианта, чем витая пара. При ее помощи можно надежно передавать информацию. При этом скорость передачи также является очень высокой.

Обжим витой пары

На конце кабеля должен быть размещен специальный разъем. Процесс закрепления этого разъема называют обжимом.
На практике широкое распространение получили 8-контактные коннекторы 8P8C. Другое применяемое обозначение этого типа разъема - RJ-45. Все коннекторы делят на две категории: экранированные и неэкранированные. Первые используются для FTP и STP проводов, вторые предназначены для UTP-проводов.

Выбор коннектора является серьезной задачей. Многие элементы требуют опыта и знаний, поэтому в работе применяются лишь специалистами.

Коннекторы со вставкой для классического медного кабеля не подходят. Их используют чаще для мягких проводов – например, многожильных.
Хотя многие доверяют этот процесс профессионалам, но в нем нет ничего сложного. В конструкции коннектора есть восемь мелких углублений, также называющихся канавками. Каждое такое углубление предназначено для соответствующей медной жилы кабеля. Сверху канавок есть металлические контакты.

Для правильного определения нумерации контактов поверните коннектор таким образом, чтобы вверху находились именно контакты. Напротив размещает входной разъем. Контакт под номером один расположится справа, а под номером восемь – слева.

Нумерация при процессе обжима считается едва ли не самым ключевым процессом. Запомните, каким образом определяется номер каждого контакта. Благодаря данной информации можно будет без труда закрепить кабели и осуществить установку соединения.

В технической литературе можно встретить следующие схемы распределения: первая - EIA/TIA-568А, вторая - EIA/TIA-568B. Друг от друга они отличаются расположением жил. Очень удобно, что изоляция свитых в шнуре пар имеют четыре разных цвета, поэтому повторить комбинацию будет нетрудно.

Специалисты рекомендуют выполнять укладку по порядку – сначала 1-й контакт, потом – 2-й, в конце – 8-й. Схема расположения жил по цвету в 568А такая: бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый.
Данная схема актуальна при создании локальной сети (когда компьютеры соединяются друг с другом).
В 568В цветовое расположение имеет отличия по сравнению с первой схемой: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.
Этот вид схемы применяется, чтобы выполнить соединение между компьютером и роутером.

Способы обжима

Когда необходимо соединить компьютеры с сетевым оборудованием, необходимо не только найти сетевые провода, но и выбрать тип их обжима. Кабеля обжимают либо кроссовым способом, либо прямым.
Прямой вид обжима используется во время изготовления провода, предназначенного для соединения клиентских и сетевых устройств к компьютеру. При его помощи можно соединить между собой несколько видов сетевого оборудования. Прямой обжим считается более распространенным.

Кроссовый вариант обжима применяется для кабелей, соединяющих компьютеры друг с другом. Если в схеме есть место другому оборудованию, то использование таких проводов является невозможным. Еще одно применение кроссового провода – объединение старых up-link портов.
Чтобы получить прямой тип, разрешено выбирать любой вариант обжима, требуется лишь, чтобы два конца были одинаково обжаты. Для создания прямого шнура более подходящей считается схема 568 В.

Интересно, что для прямого вида иногда применяют вместо четырех витых пар всего лишь две. Такой вид кабеля позволяет выполнить подключение двух компьютерных устройств к сети.
Данный вариант обжима в RJ-45 остается актуальным до тех пор, пока нет необходимости в высоком трафике локальной сети. В этом случае рассчитывать можно на скоростью обмена в 100 Мбит/с.

Например, для обжима могут быть выбраны зеленая и оранжевая пары жил. На практике коричневыми жилами могут быть заменены оранжевые, а синими – зеленые. При этом сам порядок подключения контактов не меняется.

При подготовке кроссового кабеля его концы изготавливаются по различным схемам: первый – по 568А, второй – по 568В.

Для такого кабеля обязательным является использование всех восьми жил. При необходимости получения кроссовера применяют специальный вид обжима (кроссовер позволяет добиться скорости обмена в 1000 Мбит/с).

В этом случае первый конец обжимайте по принципу схемы 568В, а во втором должен быть соблюден следующий порядок цветов: бело-зеленый, зеленый, бело-оранжевый, бело-коричневый, коричневый, оранжевый, синий, бело-синий.

В отличие от 568А были поменяны местами синяя пара с коричневой. В остальном последовательность – та же.

Таким образом, если оба конца обжаты по принципу 568В, то на выходе будет получен прямой провод, используемый при соединении коммутатора и компьютера. Когда один конец зажат по порядку схемы 568В, а другой – 568А, то для эксплуатации будет готов кроссовый кабель – он применяется для соединения компьютеров между собой.
Особые схемы обжатия предусмотрены для перекрестных кабелей, обеспечивающих 1 Гб/с.

Обжим витой пары в RJ-45

Чтобы обжать витую пару в RJ-45, вам будет нужен кримпер. Этот инструмент представляет собой клещи, в котором есть сразу несколько рабочих зон – например, для обрезки проводов и для обжимки кабеля.
